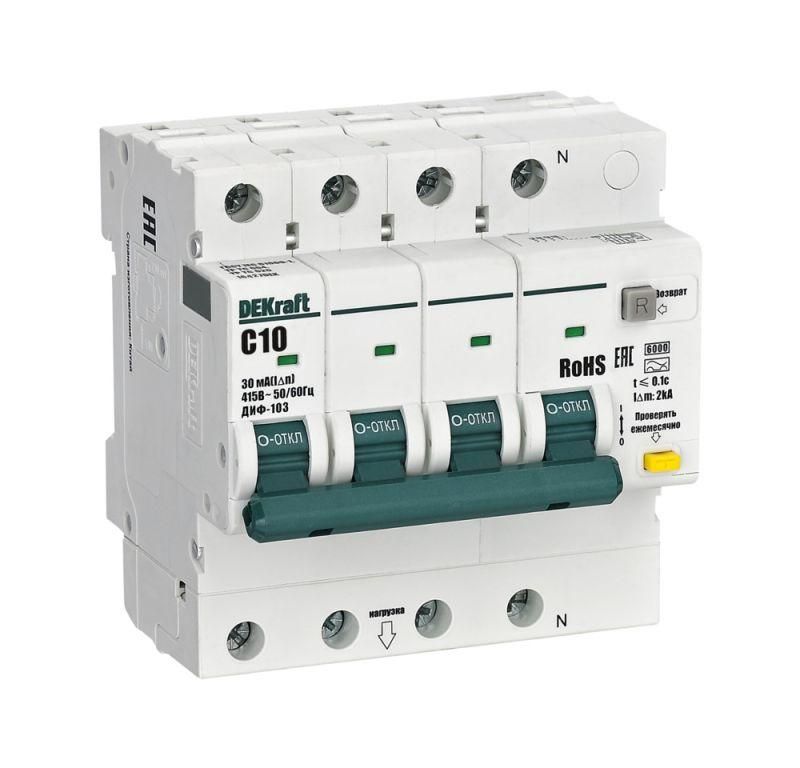

Выключатель автоматический дифференциального тока АВДТ 3P+N 10А 30мА A х-ка C ДИФ-103 6кА | 16427DEK DEKraft APC

Автоматический выключатель дифференциальный ДИФ-103 от DEKraft - устройство для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16427dek.

Назначение и область применения

ДИФ-103 защищает цепи переменного тока от опасной утечки тока (до 30 мА), что особенно важно там, где есть риск поражения человека электричеством - в ванных комнатах, кухнях, мастерских, на производстве. Устройство сочетает функции обычного автомата и дифференциального реле: отключает питание при перегрузке, КЗ и утечке тока. Применяется в ВРУ, ГРЩ, распределительных щитах зданий любого типа - от квартир до заводов.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 10 ампер без отключения
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасным для жизни
• Тип дифференциального расцепителя: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники с выпрямителями)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 ампер
• Количество полюсов: 4 (3P+N) - отключает все фазы и нейтраль одновременно
• Номинальное напряжение: 415 В - рассчитан на трёхфазную сеть 380–415 В
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Ширина: 88,5 мм - занимает 4 модуля на DIN-рейке
• Глубина монтажа: 73 мм - требует достаточного места внутри шкафа
• Тип устройства: электронный - работает от сети, не зависит от магнитных катушек

Совместимость и монтаж

ДИФ-103 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется место глубиной не менее 73 мм. Нейтральный проводник коммутируется - он также отключается при срабатывании, что повышает безопасность. Подключение выполняется согласно схеме на корпусе: входные кабели сверху, выходные - снизу. Все контакты затягиваются моментом 0,5–0,7 Нм. Не допускается подключение к цепям с постоянным током или напряжением выше 415 В.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Электронный тип расцепителя обеспечивает высокую точность срабатывания даже при низком уровне утечки. Отключение происходит быстрее 0,3 секунды при достижении 30 мА. Соответствует нормам безопасности для помещений с повышенной опасностью - ванные комнаты, бассейны, производственные участки.

Преимущества

• Защита от всех видов аварий: перегрузка, КЗ, утечка - всё в одном устройстве
• Тип A - единственная подходящая опция для современного оборудования (ИБП, зарядки, LED-драйверы)
• Коммутируемый нейтраль - исключает остаточное напряжение после отключения
• Максимальная отключающая способность 6 кА - подходит для основных вводов и крупных щитов
• Электронная начинка - стабильная работа при колебаниях температуры и напряжения

Ограничения применения

• Не предназначен для цепей постоянного тока - только переменный (AC)
• IP20 - нельзя использовать в сырых местах без дополнительной защиты (корпуса, крышки)
• Не рекомендован для мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Требует стабильного питания: при обрыве нуля или перекосе фаз возможны ложные срабатывания
• Не подходит для систем IT (с изолированной нейтралью)

Примеры использования

• Защита розеточных групп в квартире - особенно в ванной и кухне
• Питание станков с ЧПУ, насосов, компрессоров в цехах
• Осветительные цепи в торговых центрах и офисах
• Входные автоматы в ГРЩ многоквартирных домов
• Цепи с компьютерами, серверами, ИБП - благодаря типу A

Практические советы

• Выбирая ДИФ-103, проверьте, чтобы посадочный диаметр кабеля соответствовал заявленному - обычно до 16 мм2
• Обязательно протестируйте устройство кнопкой “T” сразу после монтажа - так проверяется работоспособность
• Не устанавливайте несколько ДИФ-103 последовательно - это вызывает селективные отказы
• Для больших объектов используйте координацию с другими автоматами: этот аппарат - для оконечных цепей, а не для ввода
• При частых ложных срабатываниях проверьте изоляцию кабелей и наличие паразитных утечек - возможно, проблема не в устройстве
