Дифференциальные автоматы 4P, 10A, Idn-300mA, тип A - 7000660 Legrand

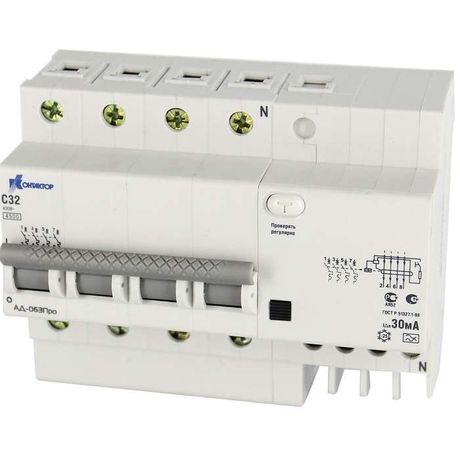

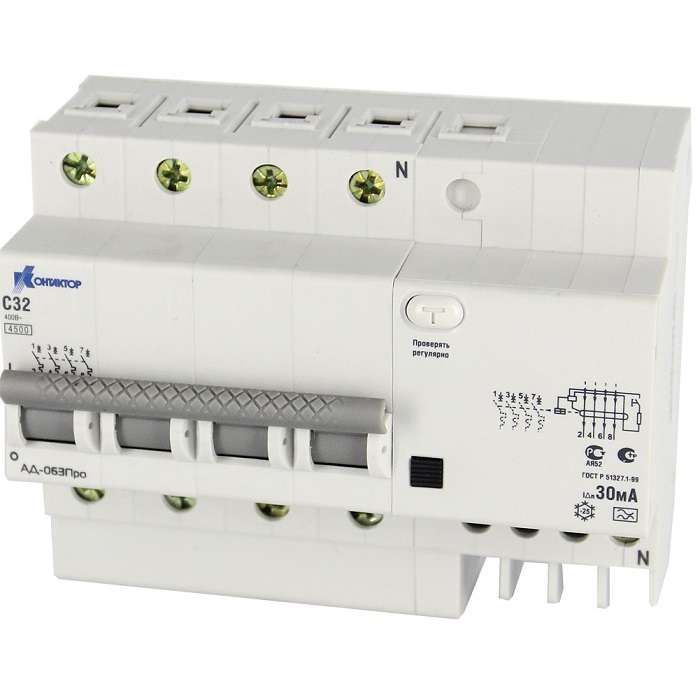

Выключатель дифференциального тока АД-063Про — это четырёхполюсный автоматический выключатель с защитой от утечек тока типа A, предназначенный для обеспечения безопасности людей и оборудования в сетях переменного тока. Бренд Контактор Ульяновск и артикул 7000660 указывают на серию RCBO, где устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АД-063Про защищает электрические цепи от поражения током при утечках и от перегрузок/коротких замыканий. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Особенно эффективен там, где используются бытовые приборы с импульсными нагрузками — стиральные машины, компьютеры, светодиодные осветительные системы, частотные преобразователи.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Дифференциальный ток: 300 мА (0,3 А) — чувствительность к утечкам; срабатывает при превышении этого значения, предотвращая опасность поражения током.
• Тип дифференциального тока: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей в современной технике).
• Количество полюсов: 4 — защищает все фазы и ноль одновременно, что необходимо для трёхфазных систем с нулевым проводником.
• Номинальное напряжение: 400 В — рассчитан на использование в трёхфазных сетях 380–400 В.
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при коротком замыкании до этой величины.
• Характеристика расцепителя: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пусковым током (электродвигатели, светильники).
• Ширина: 6,5 модуля — занимает место на DIN-рейке, совместим со стандартными щитами.
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды.
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, допустима повышенная влажность, подходит для неотапливаемых помещений.
• Род тока: AC — предназначен только для переменного тока 50 Гц.
• Способ монтажа: DIN-рейка — крепится на стандартную рейку шириной 35 мм.

Совместимость и монтаж

АД-063Про монтируется на DIN-рейку в распределительном щите. Для правильной работы требуется подключение всех четырёх проводов: три фазы (L1, L2, L3) и ноль (N). Ноль обязательно проходит через аппарат — его нельзя отводить вне устройства. Монтаж выполняется при отключенном питании. Устройство не требует внешнего питания и работает автономно. Совместим с другими компонентами серии RCBO от производителя Контактор Ульяновск.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют работу дифференциальных автоматов. Применение типа A гарантирует соответствие современным нормам безопасности для оборудования с электроникой. Отключение происходит при достижении порога утечки 300 мА, что соответствует уровню защиты для групповых линий, но не для отдельных розеток (там рекомендуют 30 мА).

Преимущества

• Объединяет функции автомата и УЗО — экономит место в щите и снижает количество точек отказа.
• Защита типа A актуальна для современного оборудования с импульсными источниками питания.
• Механизм срабатывания надёжен благодаря электромагнитному расцепителю — не зависит от внешних источников энергии.
• Физически компактен: всего 6,5 модуля вместо двух отдельных устройств (Автомат + УЗО).

Ограничения применения

• Не применяется в сетях постоянного тока — только для переменного тока 50 Гц.
• IP20 не позволяет использовать в сырых, пыльных или открытых помещениях — требует установки внутри закрытого щита.
• Дифференциальный ток 300 мА недостаточен для защиты человека от поражения в зонах с высокой вероятностью контакта (ванная, бассейн); для таких мест нужен 30 мА.
• Не подходит для цепей с большим количеством естественных утечек (например, длинные кабельные линии с изоляционным старением) — возможны ложные срабатывания.

Примеры использования

• Щитовая группа на кухне с плитой, холодильником и микроволновой печью.
• Трёхфазный ввод в мастерскую с насосами, компрессорами и сварочным оборудованием.
• Распределительный щит офисного здания, где есть серверы, принтеры и LED-освещение.
• Подключение к трехфазному двигателю с частотным преобразователем — тип A точно отреагирует на пульсации.

Практические советы

• При замене проверьте, чтобы новый АД-063Про имел ту же ширину (6,5 мод.) и класс отключения (4,5 кА), иначе потребуется переделка щита.
• После монтажа всегда нажимайте кнопку «Тест» — она имитирует утечку и проверяет работоспособность механизма.
• Не используйте этот выключатель для защиты одной розетки — выбирайте УЗО с 30 мА для такой задачи.
• Если устройство часто срабатывает без видимой причины — проверьте изоляцию кабелей и наличие параллельных заземлений.
• АД-063Про — часть серии RCBO, поэтому совместим с аналогичными изделиями от того же производителя — удобно для масштабирования проекта.
