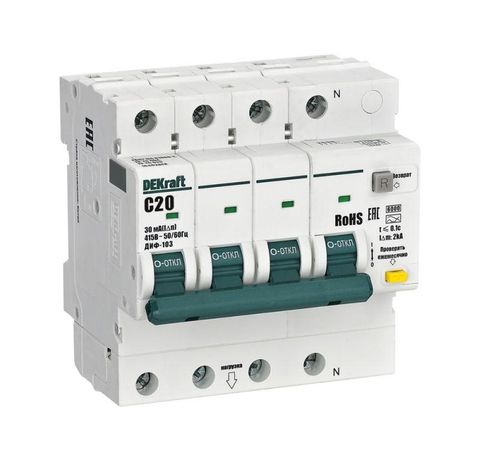

Выключатель автоматический дифференциального тока АВДТ 3P+N 20А 30мА AC х-ка C ДИФ-103 6кА | 16402DEK DEKraft APC

Автоматический дифференциальный выключатель DEKraft 16402dek - устройство для защиты цепей от перегрузки, короткого замыкания и утечки тока до 30 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах, где важна безопасность людей и оборудования.

Назначение и область применения

Выключатель автоматический дифференциальный DEKraft 16402dek предназначен для защиты электрических сетей переменного тока от трёх основных опасностей: перегрузки, короткого замыкания и утечки тока. Особенно эффективен там, где есть риск поражения электрическим током - например, в помещениях с повышенной влажностью, на кухнях, в санузлах, мастерских и на производстве.

Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых и распределительных щитах. Подходит для защиты освещения, розеточных групп, бытовой и маломощной промышленной техники.

Технические характеристики

• Номинальный ток: 20 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Номинальный ток утечки: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для защиты людей.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от повреждённой изоляции или контакта с землёй).
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы, люминесцентные светильники).
• Номинальное напряжение: 415 В - рассчитан на трёхфазные сети 380–415 В.
• Количество полюсов: 4P+N - защищает все три фазы и нейтраль, причём нейтральный проводник коммутируется (отключается при срабатывании).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ до 6000 А.
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями.
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Степень защиты IP20: защищён от прикосновений пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли - требует установки внутри закрытого щита.
• Ширина модуля: 5 модулей (90 мм) - занимает место на DIN-рейке согласно стандарту EN 60715.
• Глубина монтажа: 73 мм - необходимо учитывать при проектировании глубины щита.
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира.
• Тип расцепителя: электронный - высокая точность срабатывания, но требует питания от сети (не работает при отсутствии напряжения).
• Степень загрязнения 2: допустимо использование в условиях с небольшим количеством пыли и неметаллических загрязнений (обычные внутренние помещения).

Совместимость и монтаж

DEKraft 16402dek монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в соответствии с правилами ПУЭ: перед подключением обязательно отключите питание. Нейтральный проводник (N) подключается к верхнему зажиму, как указано на корпусе. Все фазы (L1, L2, L3) и N должны быть правильно соединены - неверное подключение может привести к отказу защиты.

Не используйте этот аппарат в качестве единственного средства защиты в системах TN-C - он требует отдельного PE-проводника. Для систем TN-S и TT - оптимальный вариант.

Безопасность и стандарты

DEKraft 16402dek соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность дифференциальных автоматов. Электронный механизм обеспечивает стабильную работу при температуре от -5C до +40C. Устройство имеет сертификаты соответствия, подтверждающие исполнение норм безопасности для защиты жизни людей.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите.
• Коммутируемый нейтраль - исключает возможность сохранения потенциала на нулевом проводе после отключения.
• Кривая “C” позволяет использовать с оборудованием, имеющим пусковые токи (двигатели, насосы, компрессоры).
• Высокая отключающая способность (6 кА) делает его подходящим для центральных щитов и вводов.
• Электронный расцепитель даёт более точное срабатывание по сравнению с электромеханическими аналогами.

Ограничения применения

• Не подходит для помещений с высокой запылённостью, влажностью или агрессивными средами - степень защиты IP20 не предусматривает защиту от воды и пыли.
• Не работает при отсутствии напряжения в сети (электронный тип), поэтому не обеспечит защиту при аварийном отключении питания.
• Не рекомендован для цепей с постоянным током, импульсными нагрузками или высокочастотными помехами - только переменный ток AC.
• Не используется в системах TN-C, так как нейтраль и защитный проводник объединены - требуется переход на TN-S или TT.
• Не следует применять вместо обычного автомата в цепях без риска утечки тока - это избыточная и дорогостоящая защита.

Примеры использования

• Защита группы розеток в офисе или квартире - предотвращает удар током при пробое бытовой техники.
• Подключение насоса или вентилятора на производстве - сочетание кривой “C” и 30 мА утечки идеально для двигателей.
• Осветительные цепи в коридорах, туалетах, подвалах - снижает риск поражения при повреждении изоляции.
• Ввод в многоквартирный дом или административное здание - как часть системы координированной защиты.

Практические советы

• Перед установкой проверьте соответствие посадочного места в щите - глубина 73 мм требует минимум 80 мм свободного пространства.
• При монтаже не перетягивайте зажимы - момент затяжки не должен превышать 0,8 Нм (по спецификациям производителя).
• Проверяйте работоспособность кнопкой “T” ежемесячно - это гарантирует, что защита остаётся активной.
• Если в щите много таких устройств, размещайте их с учётом доступа к кнопке тестирования - не закрывайте другими элементами.
• Для систем с длинными кабелями или большим числом потребителей - убедитесь, что суммарная утечка всех устройств не превышает 30 мА, иначе возможны ложные срабатывания.
