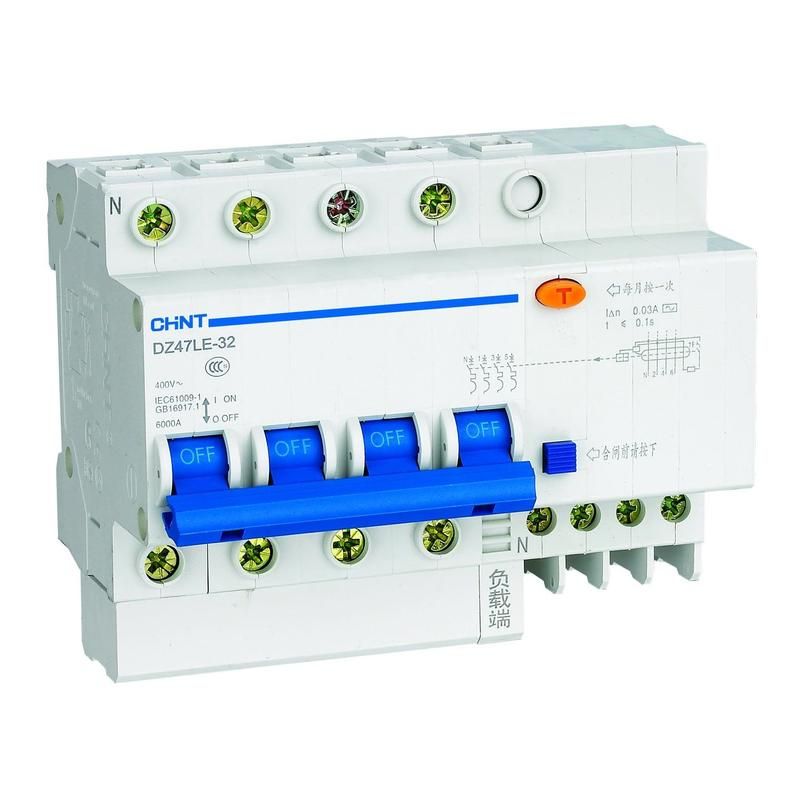

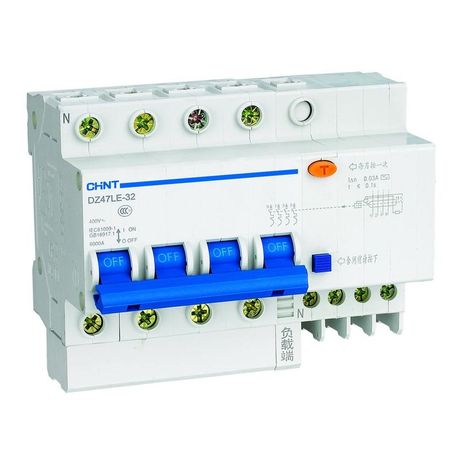

Выключатель автоматический дифференциального тока DZ47LE-32 четырехполюсный 20A 30mA тип AC характеристика С - 199642 CHINT

Автоматический выключатель дифференциального тока CHINT DZ47LE-32 четырехполюсный 20А 30мА тип AC обеспечивает защиту от поражения электрическим током и от перегрузок в однофазных и трёхфазных сетях с напряжением до 400 В. Этот аппарат сочетает функции УЗО и автомата в одном устройстве, что делает его компактным решением для распределительных щитов.

Назначение и область применения

Выключатель CHINT DZ47LE-32 предназначен для защиты людей от поражения электрическим током при утечках тока через тело человека - например, при повреждении изоляции проводов или корпуса оборудования. Номинальный ток утечки 30 мА соответствует требованиям безопасности для жилых, офисных и производственных помещений. Также он защищает цепи от перегрузок и коротких замыканий благодаря встроенной тепловой и электромагнитной защите.

Подходит для установки в распределительных щитах квартир, домов, производственных участков, мастерских, где используются трёхфазные нагрузки: насосы, станки, конвейеры, системы вентиляции. Четырёхполюсная конструкция позволяет отключать все фазы и ноль одновременно - важно для систем TN-S и TT.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность к дифференциальному току, при котором происходит отключение;
• Номинальное напряжение: 400 В - работает в сетях переменного тока 380–400 В между фазами;
• Количество полюсов: 4 - отключаются три фазы и нулевой провод;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы);
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних элементов;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от молний или коммутаций);
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли - требует установки внутри закрытого щита;
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм в DIN-рейке;
• Рабочая температура: от –25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата на контактах.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется сверху (вход) и снизу (выход): L1, L2, L3, N - согласно маркировке на корпусе. Кабельные зажимы рассчитаны на медные жилы сечением 0,75–25 мм2. Для правильной работы необходимо соблюдать полярность: ноль обязательно подключается к клемме N, иначе УЗО не будет работать.

Не рекомендуется использовать этот выключатель в сетях с постоянным током, высокими гармониками (>10%) или в условиях сильной вибрации. Он не предназначен для управления нагрузкой - только для защиты.

Безопасность и стандарты

Выключатель CHINT DZ47LE-32 соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют работу дифференциальных автоматов. Отключение происходит менее чем за 0,3 секунды при достижении тока утечки 30 мА. Протестирован на механическую прочность и долговечность - гарантировано более 4000 операций включения/отключения.

Преимущества

• Объединяет два типа защиты - от утечек и от сверхтоков - в одном устройстве, экономя место в щите;
• Чёткая визуальная индикация сработавшего УЗО: рычажок остаётся в положении “OFF” после отключения;
• Надёжная работа даже при колебаниях напряжения +-10%;
• Совместим с большинством современных распределительных щитов благодаря стандартизированному форм-фактору;
• Произведён по технологии, обеспечивающей стабильность параметров при длительной эксплуатации.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для переменного тока (AC);
• Не подходит для открытых площадок, уличных щитов, сырых помещений - степень защиты IP20 исключает контакт с водой и пылью;
• Не используется там, где требуется задержка срабатывания (тип S или G) - здесь только быстродействующий тип AC;
• Не рекомендован для питания мощных частотных преобразователей или сварочных аппаратов - они вызывают ложные срабатывания из-за помех;
• Не следует применять параллельно с другими УЗО без координации - возможны селективные отказы.

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры;
• Щитовая защита трёхфазного двигателя насоса в подвале;
• Линия питания конвейера на производстве с металлическим корпусом;
• Распределительный щит административного здания с несколькими группами потребителей;
• Вводной автомат в частном доме с системой заземления TT.

Практические советы

• Перед первым запуском нажмите кнопку “T” (тест) - если выключатель отключится, значит, он исправен. Проверяйте тест ежемесячно;
• При установке в щит с несколькими УЗО - используйте селективность: основной автомат должен иметь больше времени срабатывания, чем ответственные;
• Не подключайте ноль от другого УЗО - это вызывает ложные срабатывания;
• Если выключатель часто отключается - проверьте изоляцию проводов, наличие пробоя в оборудовании или некорректное подсоединение нуля;
• При замене старого устройства - убедитесь, что новый имеет ту же номинальную отключающую способность (6 кА) и класс защиты (C).
