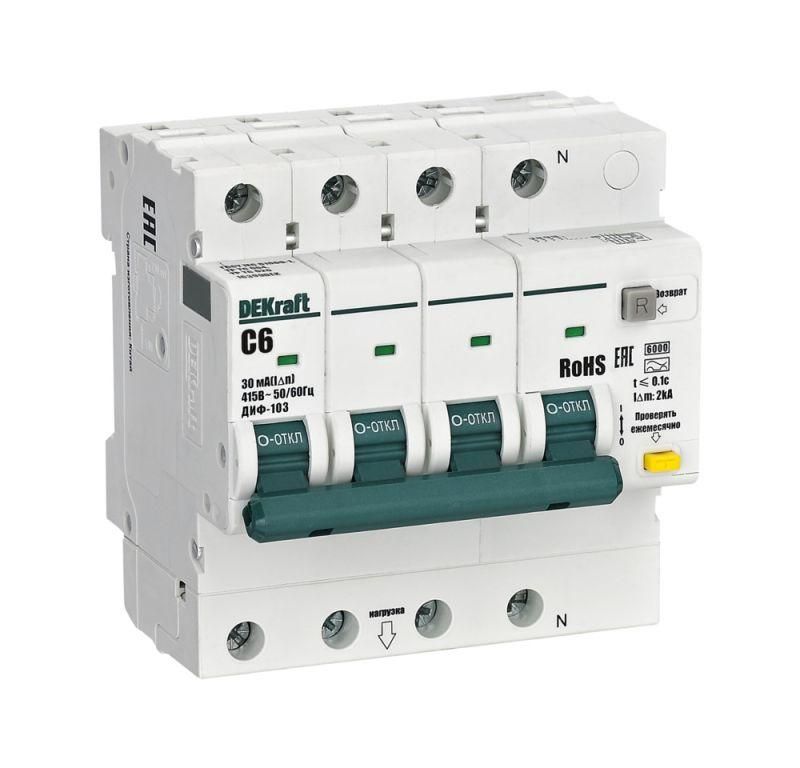

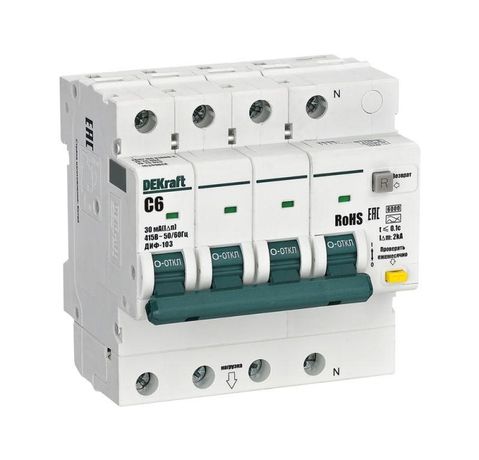

Выключатель автоматический дифференциального тока АВДТ 3P+N 6А 30мА AC х-ка C ДИФ-103 6кА | 16399DEK DEKraft APC

Автоматический дифференциальный выключатель DEKRAFT 16399dek обеспечивает защиту от перегрузки, короткого замыкания и утечки тока до 30 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах, где важна безопасность людей и оборудования.

Назначение и область применения

Выключатель автоматический дифференциальный DEKRAFT 16399dek предназначен для защиты электрических цепей переменного тока от опасных последствий утечки тока, перегрузок и коротких замыканий. Особенно эффективен там, где есть риск поражения электрическим током - например, в помещениях с повышенной влажностью, на кухнях, в ванных комнатах, на производстве с использованием электроинструментов.

Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых и распределительных щитах в административных, торговых, производственных и жилых зданиях. Подходит для защиты освещения, розеточных групп и стационарного оборудования.

Технические характеристики

• Номинальное напряжение: 415 В (переменный ток, 50/60 Гц)
• Номинальный ток: 6 А
• Количество полюсов: 4 (3 фазы + N - с коммутируемым нейтральном проводником)
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип срабатывания по дифференциальному току: AC (реагирует на синусоидальные утечки, включая пульсирующие постоянные составляющие)
• Характеристика отключения: C (подходит для нагрузок с умеренным пусковым током - светильники, насосы, малые двигатели)
• Номинальная отключающая способность: 6 кА (способен отключить цепь при максимальном токе КЗ до 6000 А)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ (выдерживает кратковременные скачки напряжения)
• Степень защиты: IP20 (защита от прикосновений пальцев, но не от пыли и воды - используется внутри щитов)
• Монтаж: на DIN-рейку шириной 35 мм
• Габариты: ширина 88,5 мм, глубина монтажа 73 мм
• Степень загрязнения: 2 (умеренная запылённость, характерна для внутренних помещений)

Совместимость и монтаж

DEKRAFT 16399dek совместим со всеми стандартными DIN-рейками 35 мм. Установка выполняется аналогично обычным автоматическим выключателям - защёлкиваются на рейку и фиксируются двумя болтами. Нейтральный проводник (N) коммутируется - то есть он также размыкается при срабатывании, что повышает безопасность.

Подключение: входные клеммы сверху, выходные - снизу. Для правильного подключения важно соблюдать полярность: L1, L2, L3 - фазы, N - нейтраль. Не допускается подключение к цепям постоянного тока.

Устройство имеет унифицированные аксессуары с серией ВА-101 - можно использовать дополнительные контакты, расцепители, блокировки без адаптеров.

Безопасность и стандарты

DEKRAFT 16399dek соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Обеспечивает классическую трёхступенчатую защиту: от перегрузки, короткого замыкания и утечки тока.

Соответствует нормативам RoHS 2.0 - не содержит вредных веществ, разрешён к применению в ЕС и России.

Имеет индикацию срабатывания: красная кнопка «R» выдвигается при сработавшей дифференциальной защите - позволяет быстро определить причину отключения.

Преимущества

• Боковые каналы охлаждения - снижают нагрев при длительной работе, увеличивают срок службы
• Окошко-индикатор положения контактов - видно, включен ли выключатель механически
• Яркая индикация срабатывания по утечке - кнопка «R» легко заметна даже в темноте
• Унификация с серией ВА-101 - упрощает комплектацию щита и замену деталей
• Электронный тип расцепителя - быстрый и точный отклик на утечку тока, не зависит от сетевых колебаний

Ограничения применения

Не предназначена для использования вне закрытых щитов - степень защиты IP20 не защищает от пыли, брызг и влаги.

Не рекомендуется для цепей с высокими импульсными токами (например, мощные светодиодные драйверы, частотные преобразователи) - возможны ложные срабатывания.

Тип AC не реагирует на постоянную утечку тока - не подходит для систем с выпрямителями (например, ИБП, зарядные устройства). Для таких задач требуется тип A или B.

Номинальный ток 6 А ограничен - не подходит для защиты мощных нагревателей, двигателей выше 1,5–2 кВт без предварительного расчета.

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Отдельная линия питания для стиральной машины или бойлера
• Групповое освещение в офисе или торговом зале
• Щитовая на этаже многоквартирного дома - защита нескольких квартир
• Распределительный щит на производстве для станков с электродвигателями до 1,5 кВт

Практические советы

Перед установкой проверьте соответствие посадочного места в щите - ширина 88,5 мм требует минимум 90 мм свободного пространства на DIN-рейке.

Обязательно протестируйте устройство после монтажа: нажмите кнопку «T» (тест) - выключатель должен отключиться. Проверяйте тестом один раз в месяц.

Если выключатель часто срабатывает по утечке - проверьте изоляцию проводов, состояние подключенного оборудования и наличие параллельных заземлений.

Не используйте DEKRAFT 16399dek в качестве единственной защиты на вводе - лучше сочетать с основным автоматом большего номинала (например, 25–40 А) для координации селективности.
