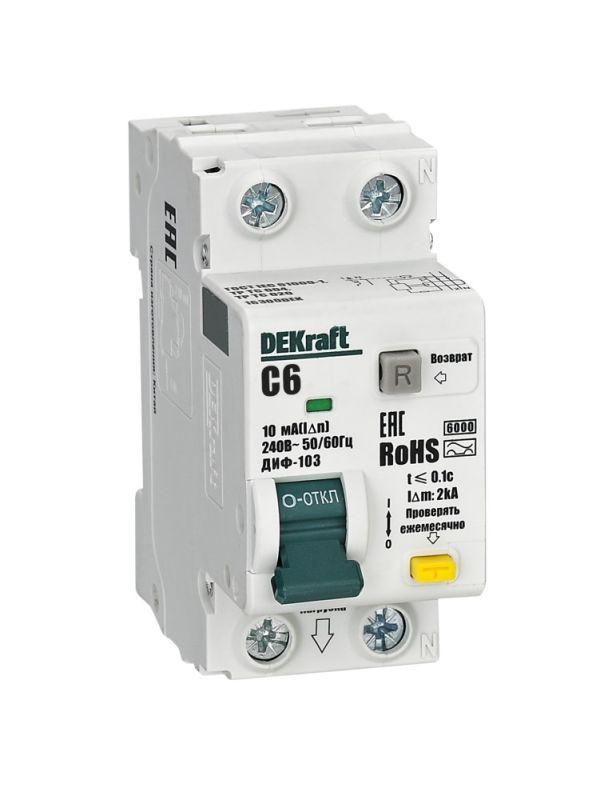

Выключатель автоматический дифференциального тока АВДТ 1P+N 6А 10мА AC х-ка C ДИФ-103 6кА | 16300DEK DEKraft APC

Автоматический дифференциальный выключатель DEKRAFT 16300dek - двухполюсное устройство (1P+N) с номинальным током 6 А и чувствительностью к утечке 10 мА, предназначенное для защиты людей и оборудования от поражения электрическим током, перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Выключатель автоматический дифференциальный DEKRAFT 16300dek обеспечивает тройную защиту: от короткого замыкания, перегрузки и утечки тока. Особенно важен там, где есть риск поражения током - например, в помещениях с повышенной влажностью (кухни, ванные комнаты), на участках питания розеток, светильников, бытовой техники и маломощного оборудования.

Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах и распределительных коробках в административных, коммерческих, производственных и жилых зданиях.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 6 А
• Количество полюсов: 2 (1 фаза + N, нейтраль размыкается)
• Номинальный ток утечки: 10 мА (0,01 А) - срабатывает при утечке выше этого значения
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки, включая постоянные и импульсные
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные лампы, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А
• Номинальное импульсное напряжение: 4 кВ - защищает от кратковременных скачков напряжения
• Номинальное напряжение изоляции: 500 В
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и воды
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 69,3 мм
• Степень загрязнения: 2 - допустимо использование в условиях с небольшим количеством пыли и конденсата
• Тип расцепителя: электронный - высокая точность срабатывания, не зависит от температуры окружающей среды

Совместимость и монтаж

Выключатель автоматический дифференциальный DEKRAFT 16300dek монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется так же, как и обычного автомата: фиксируется защелкой, подключение - к верхним и нижним клеммам. Нейтральный проводник (N) обязательно подключается через этот аппарат - он размыкается при срабатывании, что повышает безопасность.

Подключаемые провода: медные однопроволочные сечением 0,5–16 мм2. Для многожильных проводов используйте наконечники. Боковые каналы охлаждения позволяют работать при плотной упаковке в щите без перегрева.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 50807. Соответствует директиве RoHS 2.0 - не содержит опасных веществ, экологически безопасно.

Индикация срабатывания по утечке: красная кнопка “R” выпирает при сработавшей дифзащите - легко определить причину отключения. Индикатор состояния контактов показывает, находится ли выключатель в положении “вкл.” или “выкл.”

Преимущества

• Боковые каналы охлаждения - снижают нагрев при плотной установке в щитке
• Индикация срабатывания по утечке - кнопка “R” визуально сигнализирует о причинах отключения
• Индикатор состояния контактов - видно, включен ли автомат, даже при закрытой крышке щита
• Унифицированные аксессуары совместимы со серией ВА-101 - можно использовать одинаковые держатели, крышки, боковые планки
• Электронный расцепитель - стабильно работает при изменении температуры, не требует регулировки

Ограничения применения

Не предназначено для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли. Не рекомендуется устанавливать в сырых местах без дополнительной герметизации щита.

Не подходит для мощных двигателей с высокими пусковыми токами (более 5–7 крат от номинала) - для них лучше выбрать характеристику D.

Не защищает от постоянного тока утечки (DC) - только от переменного (AC). Для систем с постоянным током (например, солнечные панели) требуется другой тип устройства.

Примеры использования

• Защита группы розеток в ванной комнате
• Питание холодильника, стиральной машины, посудомоечной машины
• Освещение в коридорах, туалетах, подъездах
• Групповая защита слаботочных устройств (роутеры, камеры наблюдения)
• Щиты в офисах, школах, больницах, магазинах

Практические советы

• Перед установкой проверьте соответствие посадочного места в щите - глубина 69,3 мм требует свободного пространства сзади
• Обязательно подключайте нейтраль через этот выключатель - игнорирование этого правила делает защиту бесполезной
• Проверяйте работу кнопкой “T” (тест) ежемесячно - она моделирует утечку и подтверждает исправность
• При множестве таких устройств в одном щите соблюдайте порядок координации - более чувствительные (10 мА) должны быть на выходе, менее чувствительные (30 мА) - на входе
• Не заменяйте 6 А на 10 А без пересчета нагрузки - возможен перегрев проводки
