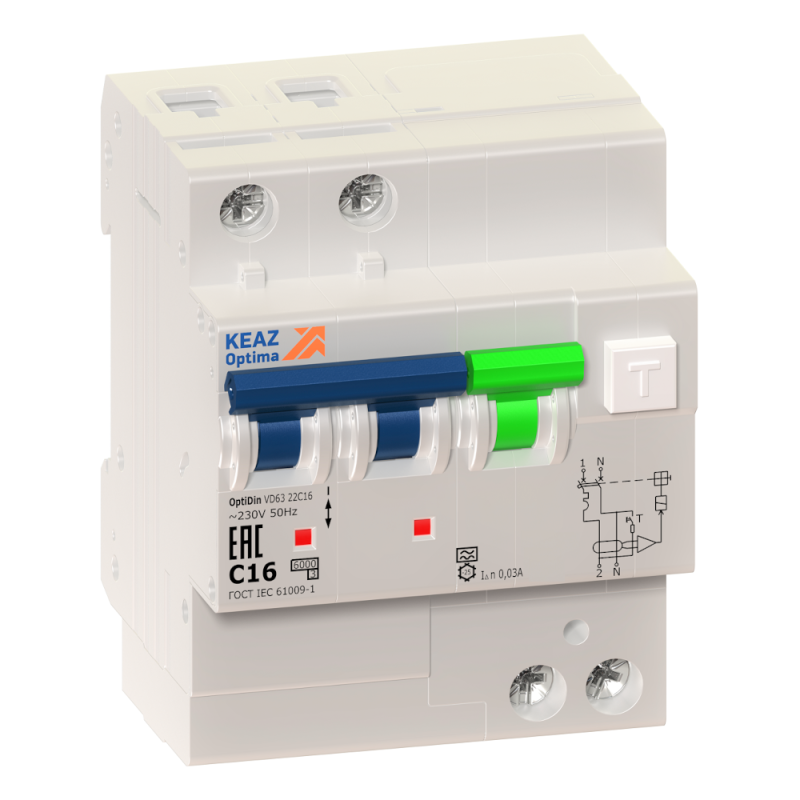

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П C 20А 30mA 10кА OptiDin VD63-22C20-A-УХЛ4 - 350288 КЭАЗ

Автоматический выключатель дифференциального тока VD63-22C20-A-УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в цепях до 20 А. Этот двухполюсный (1P+N) устройство сочетает функции обычного автомата и устройства защитного отключения - идеально подходит для бытовых и промышленных сетей 230 В.

Назначение и область применения

VD63-22C20-A-УХЛ4 защищает электропроводку и оборудование от опасных утечек тока величиной 30 мА и выше - именно такой уровень чувствительности рекомендован для защиты человека. Устройство сработает при контакте человека с фазным проводом, повреждении изоляции или замыкании на корпус. Применяется в распределительных щитках жилых домов, офисов, мастерских, на участках с повышенной влажностью - например, в кухнях, ванных комнатах, гаражах. Подходит для питания розеточных групп, стиральных машин, бойлеров, тепловых завес.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Дифференциальный ток срабатывания: 30 мА - минимальная утечка, при которой произойдет отключение;
• Тип дифференциального тока: A - реагирует на переменный ток и импульсный ток (например, от современных преобразователей частоты, светодиодных драйверов);
• Характеристика времятоковой зависимости: C - подходит для нагрузок со средними пусковыми токами (электродвигатели, насосы, компрессоры);
• Номинальное напряжение: 230 В AC - работает в однофазных сетях 50/60 Гц;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить аварийный ток короткого замыкания до этой величины;
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль;
• Ширина модуля: 4 модуля (72 мм) - занимает место в щите согласно стандарту DIN 43880;
• Степень защиты IP20 - защищен от доступа пальцев и предметов более 12 мм, но не рассчитан на влагу или пыль;
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая термическое воздействие на провода;
• С коммутируемым нейтральным проводником - нулевой провод также размыкается при срабатывании, что соответствует требованиям безопасности для оборудования класса I.

Совместимость и монтаж

VD63-22C20-A-УХЛ4 устанавливается на DIN-рейку шириной 35 мм в распределительном щите. Для подключения используются зажимы на входе и выходе - фаза и ноль должны быть правильно подсоединены согласно маркировке на корпусе. Нельзя использовать устройство в трехфазных системах без дополнительных мер. Обязательно проверьте соответствие сечения проводов: для 20 А рекомендуется медный провод не менее 2,5 мм2. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопатность и стандарты

VD63-22C20-A-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Сертифицирован для применения в условиях категории УХЛ4 - то есть может использоваться в помещениях с температурой от −40 C до +40 C и относительной влажностью до 95 % при отсутствии конденсации. Устройство прошло испытания на механическую прочность, долговечность и надежность срабатывания.

Преимущества

• Объединяет два типа защиты - от перегрузки/короткого замыкания и от утечек тока - экономит место в щите;
• Работает с импульсными токами (тип A), что важно для современной техники с электроникой;
• Отключение нулевого провода исключает риск сохранения потенциала на оборудовании после срабатывания;
• Класс токоограничения 3 минимизирует повреждение проводки при КЗ;
• Производится КЭАЗ - один из крупнейших российских производителей аппаратов защиты с собственным качественным контролем.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц;
• IP20 не позволяет устанавливать во влажных местах без дополнительной защиты (например, в герметичном боксе);
• Не подходит для защиты мощных двигателей с высокими пусковыми токами (>10×Iн) - лучше выбрать тип D;
• Не используется в качестве основного рубильника - не предназначен для частого ручного включения/выключения;
• Не совместим с системами TN-C - требует наличия отдельного PE-проводника (TN-S или TT).

Примеры использования

• Защита розеточной группы в ванной комнате - предотвращает удар током при работе бритвы или стиральной машины;
• Подключение бойлера 2–3 кВт - отключает питание при пробое нагревателя на корпус;
• Щиток в гараже - защищает инструменты от утечек через поврежденную изоляцию кабелей;
• Питание конвейера с частотным регулятором - тип A гарантирует работу даже при наличии выпрямителей в управлении.

Практические советы

• Перед установкой проверьте маркировку на корпусе: L - фаза, N - ноль, обязательно соблюдайте полярность;
• Проверяйте работоспособность кнопки “Т” ежемесячно - она моделирует утечку тока и тестирует внутреннюю схему;
• Если устройство часто срабатывает без видимой причины - проверьте изоляцию подключенного оборудования и целостность кабелей;
• При замене старого автомата на VD63-22C20-A-УХЛ4 убедитесь, что в щите достаточно места - он занимает 4 модуля;
• Не используйте переходники или удлинители с этим устройством - они нарушают контроль утечек и снижают эффективность защиты.
