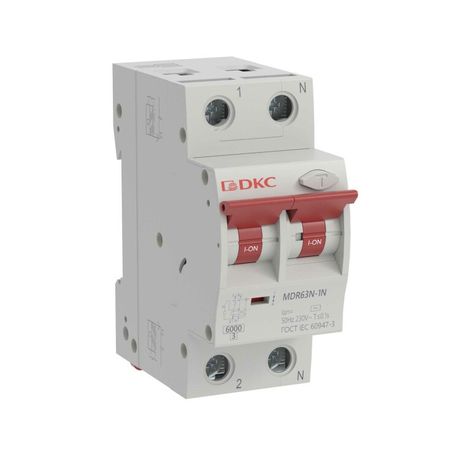

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 32A, 100мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N3C32-A ДКС

Автоматический выключатель дифференциального тока MDR63N серии YON MAX - двухполюсный (1P+N) аппарат на 32 А и 100 мА утечки, предназначенный для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий в бытовых и общественных сетях 230 В. Бренд DKC обеспечивает надежность и соответствие стандартам.

Назначение и область применения

MDR63N серии YON MAX защищает электросеть от опасных токов утечки, которые могут возникнуть из-за повреждения изоляции, контакта человека с токоведущими частями или старения проводки. Он сочетает функции обычного автомата (защита от перегрузок и КЗ) и устройства дифференциального тока (УДТ). Подходит для установки в распределительных щитах жилых домов, квартир, офисов, магазинов, школ и больниц. Особенно важен там, где есть повышенная влажность - ванные комнаты, кухни, подвалы, насосные станции.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при токе утечки ≥100 мА
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, светодиодных светильников)
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, компрессоры, люминесцентные лампы)
• Номинальное напряжение: 230 В AC - работает в однофазной сети 220–240 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Частота: 50 Гц - совместим с сетью России и стран СНГ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Степень защиты IP20 - защищен от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий диапазон температур: -25...+40 C - можно использовать в неотапливаемых помещениях, но не на улице

Совместимость и монтаж

MDR63N серии YON MAX монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в распределительном щите после главного автомата и перед групповыми потребителями. Обязательно соблюдать полярность: вход L и N должны соответствовать маркировке на корпусе. Ноль коммутируется - значит, он также отключается при срабатывании, что повышает безопасность. Для правильного подключения используйте кабель сечением 1,5–10 мм2 (по рекомендациям производителя). Не допускается подключение заземления через этот аппарат - заземление подводится отдельно к шине PE.

Безопасность и стандарты

MDR63N серии YON MAX соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Компоненты выполнены из самозатухающих материалов, обеспечивают пожаробезопасность. Гарантия производителя - 5 лет, что подтверждает качество сборки и долговечность.

Преимущества

• Защита от всех видов токов утечки - включая пульсирующие постоянные (тип A), актуальные для современной техники
• Комбинированная защита: и от КЗ/перегрузки, и от утечек - экономит место в щите
• Коммутируемый ноль снижает риск остаточного потенциала на оборудовании после отключения
• Высокая отключающая способность (6 кА) - подходит для городских сетей с высокой мощностью КЗ
• Изготовлен в рамках серии YON MAX - проверенная линейка с гарантированной надежностью

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для трехфазных систем - только для однофазных сетей 230 В
• Не защищает от перенапряжений (не является УЗИП); требуется отдельная защита
• Не рекомендуется для цепей с постоянными токами выше 6 мА - возможны ложные срабатывания
• Не следует использовать вместо основного автомата в щите - применяется как дополнительная защита группы

Примеры использования

• Щит квартиры: защита розеток на кухне и в ванной
• Общественное здание: группа освещения и розеток в медицинском кабинете
• Коттедж: питание теплого пола, бойлера, стиральной машины
• Магазин: розетки для компьютеров, кофе-машин, холодильника
• Производственный участок: питание маломощного станка с частотным преобразователем

Практические советы

• Выбирая MDR63N серии YON MAX, убедитесь, что ваша сеть имеет достаточную отключающую способность (не ниже 6 кА)
• Проверьте посадочные размеры: ширина 2 модуля (36 мм) должна точно подходить под имеющееся место в щите
• Подключайте только после отключения питания - даже при выключенном автомате фаза остается под напряжением до него
• Тестируйте кнопкой “T” ежемесячно - это гарантирует работоспособность дифференциальной части
• Не устанавливайте несколько УДТ на одну цепь - это может вызвать селективные отказы
• Для помещений с высокой влажностью (бассейны, баня) лучше применять УДТ с током утечки 30 мА - здесь 100 мА лишь базовая защита от пожара
