Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2P 32A 100мА селективный S | 15301DEK DEKraft APC

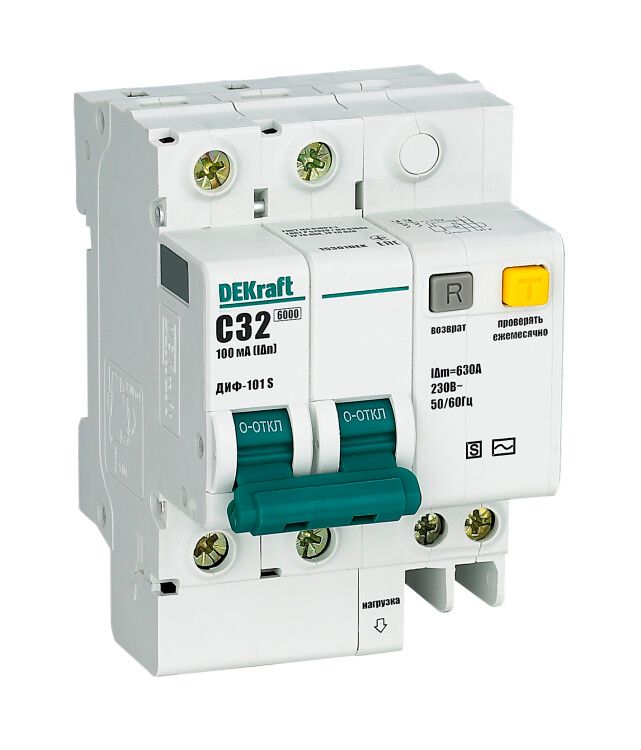

Автоматический выключатель дифференциальный (АВДТ) ДИФ-101 S от DEKraft — двухполюсное устройство с защитой от токов утечки и сверхтоков, предназначенное для установки в распределительных щитах. Номинальный ток 32 А и селективное срабатывание делают его подходящим для ответвленных цепей, где важна координация с другими УЗО.

Назначение и область применения

АВДТ ДИФ-101 S защищает электрические сети от двух видов опасностей: токов утечки (например, при прикосновении к токоведущим частям) и сверхтоков (короткое замыкание, перегрузка). Он используется там, где нужна селективная защита — то есть задержка срабатывания позволяет другому УЗО выше по цепочке отключить аварию первым, предотвращая массовое отключение всей системы.

Подходит для установки в жилых, офисных и промышленных щитах: кухонные группы, водонагреватели, насосы, освещение в сырых помещениях, оборудование с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток утечки: 100 мА — порог, при котором сработает защита от утечек (не менее 30 мА, чтобы избежать ложных срабатываний);
• Тип тока утечки: AC — реагирует на переменный ток утечки (типичен для бытовой техники и освещения);
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, компрессоры, люминесцентные светильники);
• Номинальная отключающая способность: 6 кА — способность безопасно отключить ток короткого замыкания до этой величины;
• Напряжение: 220 В — рассчитан на однофазную сеть 220–240 В;
• Частота: 50/60 Гц — совместим с сетями России и большинства стран;
• Количество полюсов: 2 — коммутация фазы и нулевого провода одновременно;
• С коммутируемым нейтральным проводником: да — ноль размыкается при отключении, повышает безопасность;
• Степень защиты IP20 — защита от прикосновений пальцев и твердых предметов, но не от воды;
• Ширина: 3,5 модуля (63 мм) — занимает место на DIN-рейке;
• Глубина монтажа: 73 мм — требует достаточного пространства внутри щита;
• Тип защиты: электронный блок дифференциальной защиты — работает даже при отсутствии напряжения в сети (при условии питания от фазы);
• Селективный — имеет выдержку времени перед отключением (до 130 мс), что позволяет согласовать работу с другими УЗО в системе.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Ширина 3,5 модуля соответствует типовым щиткам, но требует проверки свободного места — особенно при плотной компоновке. Для правильной работы необходимо соблюдать полярность: входные клеммы обозначены L/N, выходные — T/L, T/N. Подключение выполняется гибкими многожильными проводами сечением до 16 мм². Кабель заземления подключается отдельно к шине PE, не через сам АВДТ.

Не рекомендуется использовать в цепях с постоянным током, импульсными нагрузками (например, светодиодные драйверы без фильтров) или при наличии значительных помех — возможны ложные срабатывания.

Безопасность и стандарты

АВДТ ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1. Электронный блок обеспечивает работоспособность даже при обрыве нуля, если питание сохранено на фазе. Отключение происходит при превышении порога утечки более 100 мА, что снижает риск поражения током, но не гарантирует защиту от всех форм утечек (например, постоянного тока). Не является средством защиты от перенапряжений — для этого нужны дополнительные устройства (розеточные фильтры, УЗИП).

Преимущества

• Селективность — минимизирует массовые отключения в многоступенчатых системах;
• Комбинированная защита: и от перегрузок, и от утечек в одном корпусе — экономит место в щите;
• Коммутируемый ноль — повышает уровень безопасности при обслуживании;
• Электронная защита — работает при обрыве нуля, если фаза под напряжением;
• Проверенная серия DEKRAFT — надежность в условиях российских сетей.

Ограничения применения

• Не подходит для трехфазных сетей — только 2P, 220 В;
• Реагирует только на переменный ток утечки (тип AC), не защищает от постоянного или пульсирующего тока (например, от некоторых ИБП или зарядных устройств);
• IP20 — нельзя устанавливать во влажных местах без бокса или крышки;
• Не предназначена для частого включения/выключения — не является рубильником;
• Требует наличия рабочего нуля — при обрыве ноля и отсутствии фазы устройство не будет работать (хотя и не отключится).

Примеры использования

• Защита контура кухонной розеточной группы с микроволновкой, холодильником и электрочайником;
• Щит в подвале — защита насоса для канализации или водонагревателя;
• Цепь освещения в ванной комнате, где установлено основное УЗО 30 мА на этаже;
• Линия питания станка с асинхронным двигателем — благодаря характеристике C и селективности не срабатывает при пуске.

Практические советы

• Перед установкой проверьте глубину щита — 73 мм требуются для полного вхождения механизма;
• При использовании в связке с другими УЗО — убедитесь, что верхний аппарат имеет меньший порог (например, 30 мА), а этот — 100 мА с выдержкой времени;
• После монтажа обязательно протестируйте кнопкой “T” — она имитирует утечку и проверяет исправность;
• Не закручивайте клеммы слишком сильно — можно повредить медные контакты;
• Если устройство часто срабатывает — проверьте изоляцию проводки, наличие старой техники с утечками, или подключенные удлинители с плохой изоляцией.
