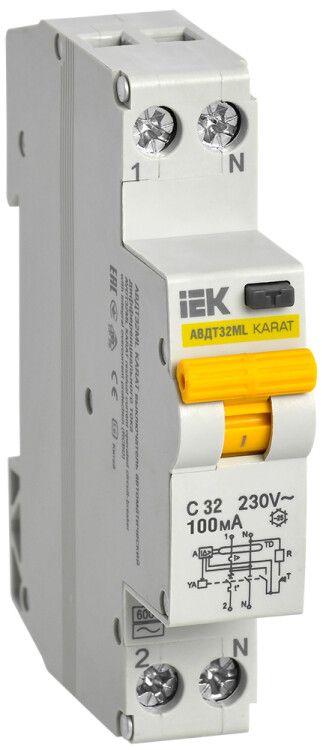

Выключатель автоматический дифференциального тока АВДТ32ML KARAT 32А 100мА C IEK MVD12-1-032-C-100

Автоматический выключатель дифференциального тока АВДТ32МL С32 100мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях 230 В. Этот аппарат сочетает функции УЗО и автоматического выключателя, обеспечивая надёжную защиту в бытовых и промышленных условиях. Артикул mvd12-1-032-c-100 соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ32МL С32 100мА защищает от двух основных опасностей: поражения электрическим током при утечке через человека и возгорания из-за перегрузки или короткого замыкания. Подходит для установки в распределительных щитках жилых домов, офисов, мастерских и на объектах с малой мощностью оборудования. Применяется в цепях с одним фазным и одним нулевым проводом - то есть в типичной однофазной сети 230 В.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без отключения
• Дифференциальный ток: 100 мА - срабатывает при утечке тока свыше 100 миллиампер
• Номинальное напряжение: 230 В - рассчитан на работу в стандартной бытовой сети
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 ампер
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, небольшие двигатели)
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Модульная ширина: 1 модуль (18 мм) - компактный размер, экономит место в щите
• Степень защиты IP20 - защищён от прикосновений пальцев и крупных предметов, но не от воды и пыли
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании

Совместимость и монтаж

АВДТ32МL С32 100мА устанавливается на DIN-рейку шириной 35 мм, как все современные автоматы. Для работы требуется подключение одной фазы и одного нуля - не требует трёхфазного питания. Наличие коммутируемого нуля исключает риск сохранения потенциала на оборудовании после отключения. Монтаж выполняется обычными инструментами: отверткой для зажима проводов и фиксатором на рейке. Обязательно проверьте соответствие сечения провода: для 32 А рекомендуется медный провод сечением не менее 4 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Комбинированная защита (ток утечки + тепловой/магнитный расцепитель) обеспечивает двойную безопасность. Отключение при утечке происходит за время менее 0,3 секунды - что снижает риск травмы. Однако устройство не защищает от постоянного тока утечки (DC) - такие ситуации требуют специальных УЗО типа B.

Преимущества

• Объединяет два устройства в одном - УЗО и автомат, что уменьшает занимаемое место в щите
• Коммутируемый ноль повышает уровень безопасности при обслуживании
• Характеристика C позволяет использовать в цепях с пусковыми токами (например, насосы, светильники с ЭПРА)
• Произведено в рамках серий KARAT - известная линейка IEK с высокой надёжностью
• Подтверждённый срок службы 15 лет - долговечность при правильной эксплуатации

Ограничения применения

• Не применяется в сетях с постоянным током (DC) - не реагирует на утечки постоянного тока
• IP20 не допускает установку во влажных помещениях (ванная, баня, улица) - нужен более защищённый аналог
• Не подходит для защиты цепей с высокими импульсными помехами (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания
• 100 мА - это средний порог чувствительности; для мест с повышенной опасностью (детские комнаты, ванные) лучше выбрать 30 мА

Примеры использования

• Защита группы розеток в гостиной или кухне
• Щиток в квартире для защиты освещения и бытовой техники
• Цепь питания насоса, холодильника или стиральной машины
• Промышленный щиток на участке с маломощным оборудованием (конвейеры, станки до 7 кВт)

Практические советы

• Проверяйте перед монтажом: фаза и ноль должны быть правильно подключены - неверное подсоединение может сделать защиту бесполезной
• После установки обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность
• Не используйте этот автомат вместо главного входного автомата - он работает как групповое УЗО, а не как вводное устройство
• Если в помещении много электроники (компьютеры, зарядки), убедитесь, что суммарная утечка всех устройств не превышает 100 мА - иначе будут ложные отключения
• Для ванных комнат, детских и других зон повышенной опасности выбирайте УЗО с дифференциальным током 30 мА - АВДТ32МL С32 100мА здесь недостаточно чувствителен
