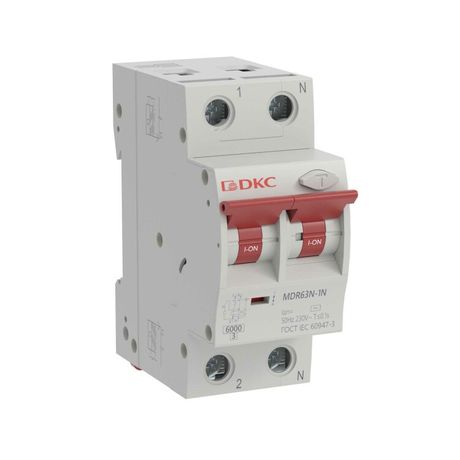

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 32A, 30мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N2C32-A ДКС

Автоматический выключатель дифференциального тока MDR63N от YON (группа DKC) - двухполюсный (1P+N) устройство на 32 А и 30 мА, предназначенное для защиты человека от поражения током, предотвращения пожаров из-за утечек и обеспечения надёжной работы электросети в бытовых и общественных зданиях.

Назначение и область применения

MDR63N защищает электрические сети напряжением 230 В переменного тока от трёх основных опасностей: перегрузок, коротких замыканий и токов утечки. Устройство особенно важно там, где есть риск поражения человека током - в ванных комнатах, кухнях, детских помещениях, на открытых площадках и в местах с повышенной влажностью. Подходит для установки в распределительных щитах жилых домов, квартир, коттеджей, торговых центров и объектов социальной инфраструктуры.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники: инверторы, зарядки, светодиодные драйверы)
• Характеристика срабатывания: C - оптимальна для бытовых и офисных нагрузок с умеренным пусковым током (освещение, холодильники, насосы)
• Номинальное напряжение: 230 В - работает в однофазных сетях
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при больших токах КЗ
• Род тока: AC - только переменный ток
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Количество модулей DIN: 2 - занимает два стандартных модуля в щите
• Напряжение импульсной прочности (Uimp): 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых щитовых
• Электронный тип - требует питания от сети, не работает при отсутствии напряжения

Совместимость и монтаж

MDR63N монтируется на DIN-рейку шириной 35 мм. Устройство имеет коммутируемый нейтральный проводник - то есть ноль также отключается при срабатывании, что повышает безопасность. Для правильной установки необходимо соблюдать полярность: фаза подключается к L, ноль - к N. Нельзя использовать в сетях с постоянным током или с напряжением выше 230 В. Установка возможна только в закрытых распределительных щитах с классом защиты не ниже IP54.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Электронный тип обеспечивает высокую точность срабатывания при сложных формах тока утечки, включая те, которые возникают от электронных устройств. Серия YON MAX прошла сертификацию и предназначена для использования в системах с заземлением TN-S и TN-C-S.

Преимущества

• Защита от всех видов токов утечки - включая пульсирующие постоянные (тип A), что актуально для современной техники
• Комбинированная функция: одновременно защищает от перегрузок, КЗ и утечек - вместо двух устройств
• Коммутируемый ноль снижает риск остаточного потенциала после отключения
• Гарантия производителя 5 лет - подтверждает надёжность сборки и компонентов
• Известный бренд YON (DKC) - продукция проверена в условиях массового жилищного строительства

Ограничения применения

• Не применяется в сетях с постоянным током (DC)
• Не подходит для помещений с влажностью выше нормы без дополнительной защиты корпуса (IP20 недостаточно для улицы или бассейна)
• Электронный тип не будет работать при отключении напряжения - например, при аварийном отключении всей системы
• Не рекомендован для защиты мощных двигателей с высоким пусковым током - лучше выбрать тип B
• Не допускается параллельное подключение нескольких устройств на один контур без согласования с проектом

Примеры использования

• Щитовая квартиры - защита розеток на кухне и в ванной
• Подъездный щит многоквартирного дома - групповое отключение для этажа
• Коттедж - защита всего внутреннего освещения и розеточных контуров
• Магазин - защита оборудования с частотными преобразователями (LED-подсветка, видеокамеры)
• Школа или детский сад - обязательная защита розеток в игровых и учебных помещениях

Практические советы

• Проверьте посадочный диаметр контактов - он стандартизирован, но перед монтажом убедитесь, что провода подходят по сечению (до 16 мм2 медных)
• После установки обязательно протестируйте кнопкой “T” - она имитирует утечку и проверяет исправность устройства
• Не используйте MDR63N как обычный автомат - он не заменяет УЗО+АВ, а является их сочетанием
• При установке в старые щиты с ограниченным пространством учтите, что устройство занимает 2 модуля
• Для систем с несколькими УЗО - выбирайте селективные (S-типа) решения, чтобы избежать ложных срабатываний
• При ремонтах всегда отключайте питание - даже при отключенном MDR63N, если он не имеет механического разъединителя
