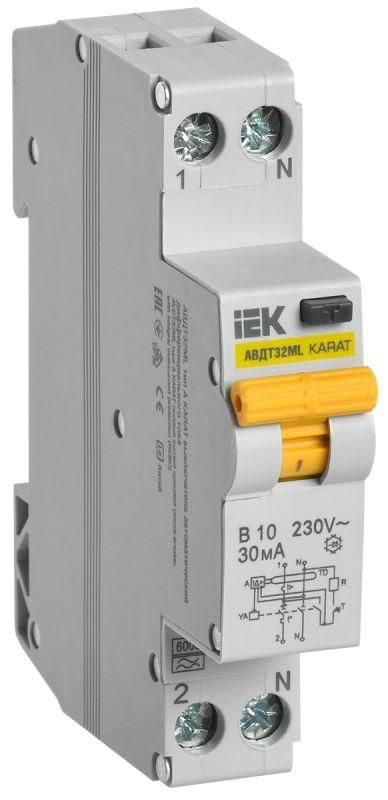

Выключатель автоматический дифференциального тока АВДТ32ML тип A В10 30мА KARAT | MVD12-1-010-B-030-A IEK

Автоматический выключатель дифференциального тока АВДТ32ML тип A В10 30мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых и аналогичных однофазных сетях. Этот прибор сочетает функции УЗО и автоматического выключателя в одном модуле, обеспечивая надёжную защиту при использовании в распределительных щитах.

Назначение и область применения

АВДТ32ML тип A В10 30мА защищает от опасного тока утечки - например, когда человек случайно касается повреждённого оборудования, а ток утекает через него на землю. Также он отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в жилых домах, офисах, мастерских и других помещениях с однофазной сетью 230 В. Часто используется для защиты розеточных групп, ванных комнат, кухонь и других зон повышенной опасности.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50 Гц)
• Номинальный ток: 10 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к малым утечкам, безопасен для человека
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный (например, от современных устройств с выпрямителями: зарядки, компьютеры, СВЧ-печи)
• Номинальная отключающая способность: 6 кА - способен выдерживать большие токи КЗ
• Характеристика срабатывания: B - срабатывает при перегрузке от 3–5 крат номинала, подходит для освещения и бытовой техники
• Количество полюсов: 2 - размыкает фазу и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль тоже отключается, что повышает безопасность
• Модульная ширина: 1 М (18 мм) - компактный размер, легко помещается в щитах
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации

Совместимость и монтаж

АВДТ32ML тип A В10 30мА монтируется на DIN-рейку шириной 35 мм, как все стандартные автоматы. Для установки требуется свободное место в щите - один модуль (18 мм). Подключение выполняется согласно схеме на корпусе: входные провода сверху, выходные - снизу. Ноль и фаза должны быть правильно подсоединены, так как нейтральный проводник коммутируется. Не допускается установка вне электрического щита или в условиях высокой влажности - IP20 не обеспечивает защиту от брызг и пыли.

Безопатность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяет технологию дифференциальной защиты, которая гарантирует отключение при утечке ≥30 мА - уровне, который считается безопасным для жизни человека. Компоненты выполнены из самозатухающих материалов, снижающих риск распространения пламени.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите
• Работает с импульсными нагрузками (тип A) - совместим с современной техникой
• Коммутируемый ноль - исключает потенциальную опасность при отключении
• Надёжная механическая конструкция - проверена в сериях KARAT
• Яркий индикатор состояния - видно, сработал ли аппарат

Ограничения применения

• Не применяется в трёхфазных сетях - только для 230 В, одна фаза + ноль
• IP20 запрещает установку во влажных местах без корпуса - нельзя монтировать в банях, на улице, в сырых подвалах
• Не подходит для мощных двигателей или оборудования с большими пусковыми токами - характеристика B может давать ложные срабатывания
• Не защищает от перенапряжений - нужен дополнительный защитный элемент (розеточная защита, ОПС)

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при работе фена или бритвы
• Линии питания кухонной техники - микроволновки, кофе-машины, холодильника
• Освещение и розетки в детской комнате
• Щитовые группы в квартире или офисе вместо двух отдельных устройств

Практические советы

• Перед установкой проверьте соответствие номинального тока (10 А) нагрузке - не подключайте плиты, духовые шкафы или мощные нагреватели
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это обязательная процедура безопасности
• При замене старого УЗО убедитесь, что новый АВДТ32ML тип A В10 30мА имеет такой же тип тока утечки (A) и номинальный ток
• Не используйте этот автомат как основной вводный - он не рассчитан на токи выше 10 А и не заменяет главный автомат
• При сборке щита следите за правильностью подключения нулевых шин - они не должны соединяться с заземлением после этого устройства
