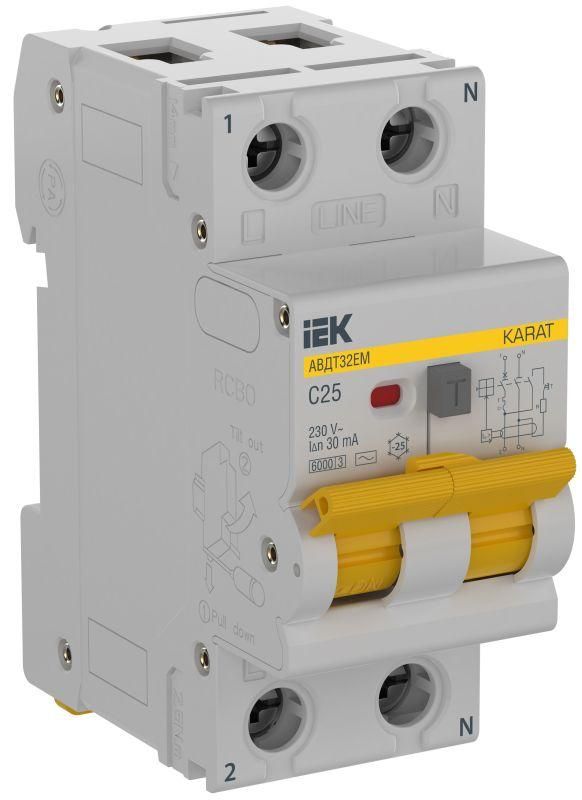

Выключатель автоматический дифференциального тока АВДТ32EM C25 30мА тип AC KARAT | KA-VD14-1-025-C-030-AC IEK

Автоматический выключатель дифференциального тока IEK KARAT (артикул ka-vd14-1-025-c-030-ac) предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых электросетях. Он сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его удобным решением для установки в распределительных щитках.

Назначение и область применения

Автоматический выключатель дифференциального тока IEK KARAT используется в однофазных сетях переменного тока 230 В. Применяется в жилых домах, квартирах, офисах и других объектах с малой и средней нагрузкой. Защищает отходящие группы освещения, розеток, бытовой техники от:

• токов утечки (например, при повреждении изоляции или контакте с заземленными предметами);
• перегрузок (при длительной работе на ток выше номинала);
• коротких замыканий (резкий скачок тока).

Подходит для установки в главном вводе или на группах розеток, где требуется повышенная безопасность - в ванных комнатах, кухнях, детских помещениях.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания;
• Дифференциальный ток: 30 мА - чувствителен к утечкам свыше 30 миллиампер, что соответствует требованиям безопасности для защиты человека;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники);
• Характеристика срабатывания: C - оптимизирован для защиты цепей с умеренным пусковым током (например, люминесцентные светильники, насосы, холодильники);
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть в России и странах СНГ;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Количество полюсов: 2 (1P+N) - размыкает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе;
• Модульная ширина: 2 модуля - занимает 36 мм в щите, совместим со стандартными DIN-рейками;
• Максимальное сечение провода: 25 мм2 - позволяет подключать мощные кабели, включая медные жилы сечением до 25 мм2;
• Степень защиты: IP20 - защищен от прикосновений пальцев и твердых предметов, но не от воды и пыли; требует установки внутри закрытого щита;
• Температурный режим: от -25C до +45C - работает в большинстве условий в помещении, включая неотапливаемые этажи;
• Механическая износостойкость: 20 000 циклов - срок службы при частом включении/выключении;
• Коммутационная износостойкость: 10 000 циклов - количество срабатываний при аварийных ситуациях;
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных щитов;
• Наличие нейтрального проводника: да - обязательно подключение N-проводника для работы УЗО-функции;
• Класс защиты: 0 - не имеет дополнительной изоляции, поэтому запрещено использовать вне электрошкафа.

Совместимость и монтаж

Автоматический выключатель дифференциального тока IEK KARAT (ka-vd14-1-025-c-030-ac) совместим с любыми DIN-рейками шириной 35 мм. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Обязательно подключать ноль через устройство - иначе защита не будет работать. Для надёжности используйте клеммы с усилием затяжки 0,8–1,0 Нм. Не допускается подключение нескольких проводов в одну клемму. Монтаж возможен только в сухих, хорошо вентилируемых местах внутри распределительного щита.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 50669, которые регламентируют работу дифференциальных автоматов в бытовых сетях. Отсутствие электронных компонентов обеспечивает работу даже при обрыве нуля или проседании напряжения - важное преимущество перед электронными аналогами. Однако класс защиты 0 требует обязательного размещения в закрытом металлическом или пластиковом щите, недоступном для случайного прикосновения.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите;
• Не зависит от напряжения сети благодаря механической конструкции - работает даже при отсутствии нуля;
• Работает в широком температурном диапазоне - подходит для установки в неотапливаемых помещениях;
• Высокая коммутационная износостойкость - долгий срок службы при частых срабатываниях;
• Чётко выраженная кнопка тестирования - позволяет проверять исправность УЗО-функции ежемесячно.

Ограничения применения

• Не подходит для сетей с постоянным током утечки (например, от импульсных БП, LED-драйверов, инверторов) - реагирует только на переменный ток (AC);
• Не защищает от двойной утечки (например, когда человек касается двух фаз одновременно);
• IP20 не предусматривает защиту от брызг и влаги - нельзя устанавливать в ванных комнатах вне щита;
• Не рекомендован для промышленных систем с высокими пусковыми токами (более 5…7×Iн) - лучше выбрать характеристику D;
• Не применяется в цепях с частотой отличной от 50 Гц.

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при пробое микроволновки или кофеварки;
• Щитовая группа для ванной комнаты - отключает питание при утечке через стиральную машину;
• Линия освещения в подвале - защищает от повреждённой изоляции в старой проводке;
• Ввод в частный дом - как основной дифавтомат для всей квартиры (если нагрузка не превышает 25 А).

Практические советы

• Выбирая между одним дифавтоматом на всю квартиру и несколькими на группы - предпочтительнее второй вариант: при срабатывании не отключится всё питание;
• Проверяйте работу кнопкой “T” хотя бы раз в месяц - это гарантирует, что УЗО-часть не потеряла чувствительность;
• При использовании с генератором или ИБП - убедитесь, что выходной сигнал является чистым синусом, иначе возможны ложные срабатывания;
• Учитывайте посадочную ширину 2 модуля - планируйте место в щите заранее, чтобы не перегружать рейку;
• Не заменяйте этот автомат на обычный + отдельное УЗО - он проще в монтаже и точнее в координации времени срабатывания.
