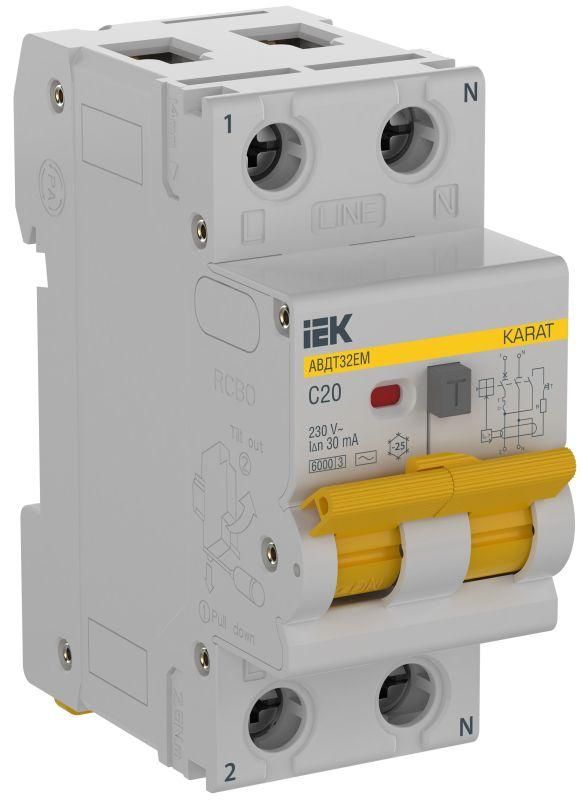

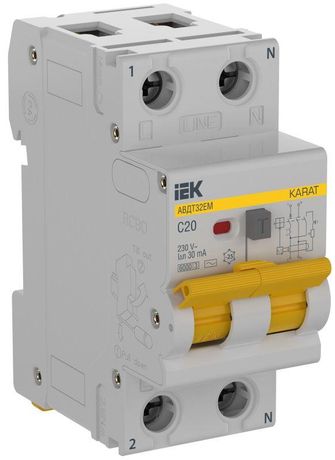

Выключатель автоматический дифференциального тока АВДТ32EM C20 30мА тип AC KARAT | KA-VD14-1-020-C-030-AC IEK

Автоматический выключатель дифференциального тока АВДТ32EM 1P C20 30мА тип AC/S от IEK (ИЭК) обеспечивает защиту людей от поражения электрическим током и защищает электропроводку от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых зданий, работает без зависимости от напряжения сети благодаря механической конструкции.

Назначение и область применения

АВДТ32EM 1P C20 30мА тип AC/S предназначен для защиты отходящих групповых линий в однофазных сетях переменного тока 230 В. Он сочетает функции обычного автомата и устройства защитного отключения (УЗО): отключает цепь при превышении тока (перегрузка или КЗ) и при появлении тока утечки свыше 30 мА - то есть когда человек случайно касается токоведущих частей. Применяется в частных домах, квартирах, офисах и других объектах с малой и средней нагрузкой. Особенно эффективен там, где важна надёжность при авариях в сети - например, при обрыве нулевого провода, поскольку устройство не содержит электроники и работает даже при отсутствии питания на входе.

Технические характеристики

• Номинальный ток: 20 А - выдерживает постоянную нагрузку до 20 ампер, выше - сработает через время (характеристика C)
• Номинальный ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для защиты людей
• Номинальное напряжение: 230 В - рассчитан на работу в бытовых сетях 220–240 В
• Количество полюсов: 1 - коммутирует только фазный провод, ноль проходит через него без отключения
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, розеточные группы, бытовые приборы)
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники); не срабатывает на импульсные или постоянные утечки
• Отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 ампер
• Модульная ширина: 2 модуля - занимает два места в DIN-рейке (стандарт 17,5 мм на модуль)
• Наличие нейтрального проводника: да - требует подключения ноля, который проходит через устройство, но не отключается
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами >12,5 мм; не предназначен для влажной среды или открытой установки

Совместимость и монтаж

АВДТ32EM 1P C20 30мА тип AC/S монтируется на DIN-рейку в распределительном щите. Для работы требуется подключение фазы (L) и нуля (N) - ноль обязательно должен проходить через аппарат, иначе УЗО не будет работать. Монтаж выполняется согласно схеме на корпусе: верхние клеммы - питание, нижние - нагрузка. Нельзя использовать в цепях с постоянным током или с высокими импульсными помехами. Совместим со всеми стандартными щитами IEK KARAT и аналогичными сериями. Не рекомендуется устанавливать рядом с мощными источниками ЭМИ (частотные преобразователи, сварочное оборудование).

Безопасность и стандарты

АВДТ32EM 1P C20 30мА тип AC/S соответствует ГОСТ Р 51326.1 и IEC 61009-1 - международным нормам для устройств дифференциального тока. Отключение происходит при достижении порога 30 мА менее чем за 0,3 секунды, что снижает риск летального поражения. Конструкция исключает зависимость от внешнего питания - устройство сработает даже при полном отключении нуля в сети, что повышает безопасность при авариях.

Преимущества

• Механическая конструкция - не зависит от качества напряжения, не выходит из строя при скачках или обрыве нуля
• Фиксированный порог утечки 30 мА - оптимальный баланс между безопасностью и ложными срабатываниями
• Широкая совместимость с другими элементами серии KARAT - легко интегрируется в существующие щиты
• Чёткая визуальная индикация состояния - рычаг показывает “вкл/выкл” и факт срабатывания УЗО

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей
• Реагирует только на переменный ток утечки (тип AC); не защищает от постоянных утечек (например, от неисправных импульсных БП)
• IP20 - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной защиты
• Не подходит для цепей с высоким уровнем гармонических искажений (например, с большим количеством LED-освещения и электроники)
• Не используется в качестве основного рубильника - только как защитное устройство

Примеры использования

• Защита розеточных групп в спальне, гостиной, детской комнате
• Обеспечение безопасности в кухне - особенно при наличии посудомоечной машины, микроволновки, холодильника
• Отдельная защита ванной комнаты (при условии установки внутри сухого щита, а не в самой ванной)
• Линии освещения в подъездах, коридорах, на лестницах
• Цепи питания бытовых приборов с металлическим корпусом (стиральные машины, электроплиты)

Практические советы

• Перед монтажом проверьте целостность нулевого провода - если он оборван, УЗО не сможет работать, хотя автомат может включаться
• После установки всегда нажимайте кнопку “T” (тест) - устройство должно отключиться. Если нет - проверьте подключение нуля
• Не используйте этот выключатель для защиты оборудования с высоким пусковым током (например, насосы, компрессоры) - лучше выбрать характеристику D
• При установке в старый щит убедитесь, что DIN-рейка прочная и достаточно места для двух модулей
• Для комплексной защиты рекомендуется ставить АВДТ32EM перед группой автоматов, а не вместо них - он дополняет, а не заменяет тепловую и электромагнитную защиту
