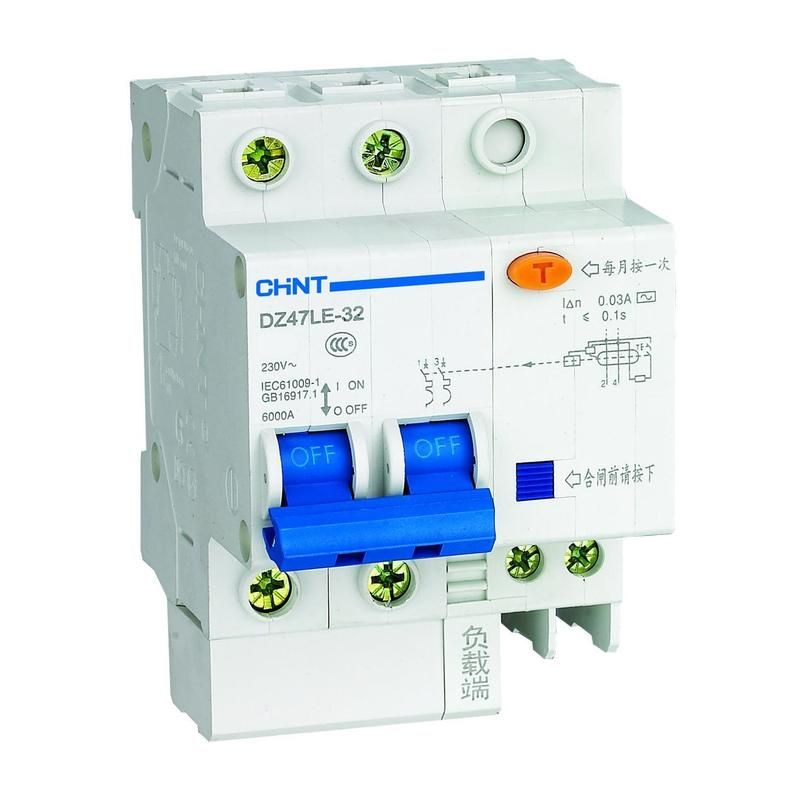

Выключатель автоматический дифференциального тока DZ47LE-32 двухполюсный 25A 30mA тип AC характеристика С - 199632 CHINT

Автоматический выключатель дифференциального тока CHINT DZ47LE-32 — двухполюсное устройство с номинальным током 25 А и чувствительностью 30 мА, предназначенное для защиты человека от поражения электрическим током и предотвращения пожаров за счёт быстрого отключения при утечке тока или перегрузке. Устройство совмещает функции УЗО и автомата в одном корпусе, что делает его компактным решением для распределительных щитов.

Назначение и область применения

DZ47LE-32 применяется в жилых, офисных и промышленных сетях переменного тока для обеспечения безопасности при использовании электроприборов. Его основная задача — отключить питание при утечке тока более 30 мА, что соответствует порогу, безопасному для жизни человека. Также он защищает цепи от перегрузок и коротких замыканий. Подходит для установки в квартирных щитках, на входе в помещения, в зонах с повышенной влажностью (ванная, кухня), а также на участках питания розеточных групп и оборудования с высоким риском утечки тока — стиральных машин, бойлеров, насосов.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство может пропускать без отключения;
• Номинальный ток утечки: 30 мА (0,03 А) — порог срабатывания при появлении дифференциального тока; при превышении этого значения выключатель отключается за время менее 0,3 секунды;
• Тип дифференциального тока: AC — реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Характеристика срабатывания: C — предназначено для нагрузок с умеренным пусковым током, таких как освещение, бытовые приборы, малые двигатели;
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь даже при крупном КЗ до 6000 А;
• Количество полюсов: 2 — отключаются фаза и ноль одновременно, что повышает надёжность;
• С коммутируемым нейтральным проводником: да — нулевой провод тоже размыкается при срабатывании;
• Частота: 50/60 Гц — работает в любых стандартах сети;
• Напряжение изоляции: 500 В — гарантирует безопасную работу при колебаниях напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, например, от молний;
• Сечение провода: 1–25 мм² — позволяет подключать медные провода от тонких до мощных;
• Степень защиты IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Ширина: 3,5 модуля — занимает место в щите стандартного формата DIN-рейки;
• Глубина монтажа: 49,5 мм — требует достаточного внутреннего объёма щита;
• Рабочая температура: –25…+40 °C — допустимо использование в неотапливаемых помещениях, но не на улице;
• Степень загрязнения: 2 — подходит для помещений с нормальной степенью запылённости, без агрессивной среды.

Совместимость и монтаж

DZ47LE-32 устанавливается на DIN-рейку шириной 35 мм, как и другие устройства серии DZ47LE. Для монтажа требуется свободное пространство глубиной не менее 50 мм. Подключение выполняется через верхние и нижние зажимы: фаза и ноль подводятся с одной стороны, выход — с другой. Обязательно соблюдать полярность: входные контакты помечены символами L и N. Нельзя использовать с трёхфазными системами — устройство только для однофазных цепей. Совместим с другими аппаратами CHINT серии DZ47, в том числе обычными автоматами и УЗО, что позволяет легко составлять комплексные схемы защиты.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 61009-1 для выключателей дифференциального тока. Применение 30 мА соответствует рекомендациям ПУЭ для защиты людей. Отключение происходит при любом значении утечки выше порога, вне зависимости от времени её протекания — это обеспечивает гарантированную защиту. Конструкция исключает возможность случайного включения после отключения без ручного сброса кнопки «T».

Преимущества

• Объединяет два типа защиты — от утечки тока и от перегрузки/КЗ — в одном устройстве, экономя место в щите;
• Надёжное отключение при утечке благодаря точной механике срабатывания;
• Функция тестирования кнопкой «T» позволяет проверять работоспособность без внешних приборов;
• Яркая индикация состояния: рычаг вниз = отключено, вверх = включено, с цветовым отличием при срабатывании УЗО;
• Высокая механическая прочность и долгий срок службы — до 10 000 операций включения/выключения.

Ограничения применения

• Не подходит для сетей постоянного тока — только переменный ток (AC);
• Не защищает от постоянных утечек тока (например, от неисправных импульсных блоков питания), так как реагирует только на переменный дифференциальный ток;
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать в сырых местах без дополнительной защиты (коробки, герметичные щиты);
• Не используется в качестве главного вводного автомата в домах с трёхфазным питанием — нужен трёхполюсный аналог;
• Не рекомендуется применять в цепях с высокими импульсными токами (например, сварочные аппараты), где возможны ложные срабатывания.

Примеры использования

• Защита розеток в ванной комнате — предотвращает удар током при использовании фена или бритвы;
• Подключение бойлера или теплого пола — снижает риск аварии при пробое нагревательного элемента;
• Щиток на этаже многоквартирного дома — вместо нескольких отдельных УЗО и автоматов;
• Цепь питания компьютерного класса или серверной — защищает оборудование и персонал от нештатных ситуаций.

Практические советы

• Выбирая DZ47LE-32, убедитесь, что ваша сеть имеет рабочее напряжение 230 В и частоту 50/60 Гц — иначе устройство не будет работать корректно;
• Проверьте сечение проводов перед подключением: слишком толстый провод (более 25 мм²) не войдёт в зажим, слишком тонкий (менее 1 мм²) может плохо закрепиться;
• После установки обязательно нажмите кнопку «T» — если выключатель не отключится, значит, он неисправен;
• Не используйте этот автомат для защиты цепей с высокой емкостной или индуктивной нагрузкой — возможны ложные срабатывания;
• При проектировании щита учтите, что DZ47LE-32 занимает 3,5 модуля — планируйте места для других устройств и резерва.
