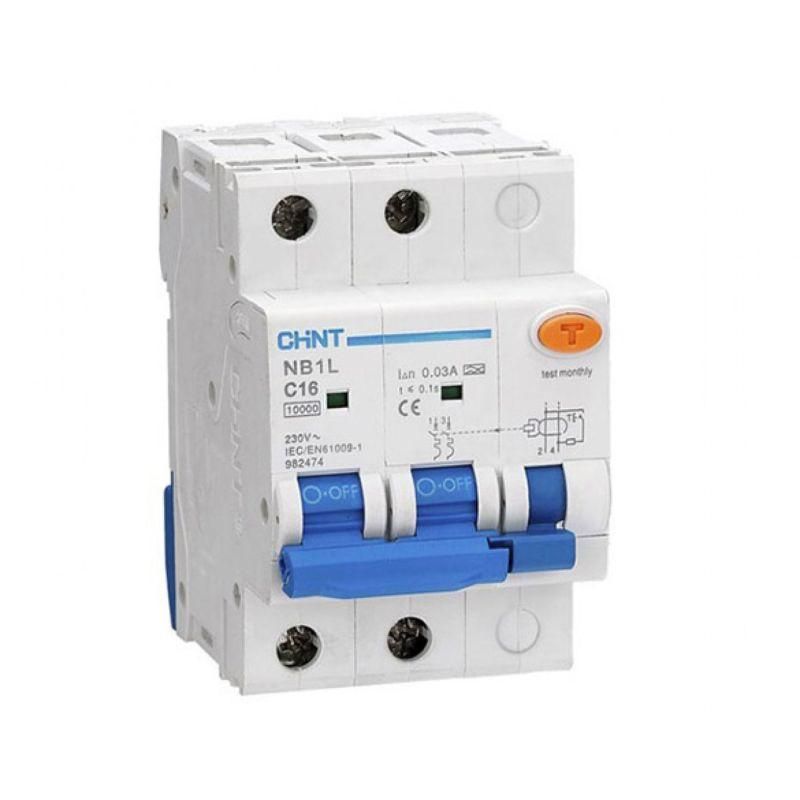

Выключатель автоматический дифференциального тока NB1L 2P B16 30mA тип AC 10kA (54mm) (R) | 205083 CHINT

Автоматический выключатель дифференциального тока NB1L - двухполюсное устройство с номинальным током 16 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным требованиям, а артикул 205083 указывает на конкретную модификацию с шириной 54 мм.

Назначение и область применения

NB1L используется для защиты человека от поражения электрическим током при косвенном прикосновении к токоведущим частям, а также для предотвращения пожаров, вызванных утечками тока. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов, мастерских и других объектов с однофазной сетью 230 В. Устройство защищает от перегрузок, коротких замыканий и утечек тока одновременно. Применяется там, где требуется высокая степень безопасности - в ванных комнатах, кухнях, на улице (при наличии соответствующего корпуса), в помещениях с повышенной влажностью.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Номинальный ток утечки: 30 мА - порог, при котором выключатель отключается для защиты человека
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не на импульсные или постоянные)
• Номинальное напряжение: 230 В - рассчитан на работу в сети 230 В переменного тока
• Количество полюсов: 2P - отключает фазу и ноль одновременно
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - срабатывает при перегрузке от 3–5 крат номинала, подходит для бытовой техники и освещения
• Род тока: AC - работает только в сетях переменного тока
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних компонентов
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (например, от молнии)
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 3 М - занимает три модуля на DIN-рейке (54 мм)
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки осуществляется снизу - входные клеммы сверху, выходные - снизу. Это важно при проектировании щита, чтобы соблюсти правила организации проводки. NB1L совместим со всеми стандартными распределительными щитами, использующими модульную систему. Для правильной работы необходимо соблюдать полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Нельзя использовать с трехфазными сетями или источниками постоянного тока.

Безопасность и стандарты

NB1L соответствует требованиям IEC 61009-1 и ГОСТ Р 50807, что подтверждает его соответствие европейским и российским нормам безопасности. Электромеханическая конструкция обеспечивает надежное срабатывание даже при отсутствии напряжения питания - важное преимущество перед электронными аналогами. Устройство имеет индикатор положения контактов: когда он окрашен в красный цвет, выключатель находится в положении “выкл” или сработал по утечке.

Преимущества

• Электромеханическая схема - не зависит от внешнего питания, работает даже при обрыве нуля
• Функция тестирования - кнопка “Тест” позволяет ежемесячно проверять исправность без специнструментов
• Высокая отключающая способность (10 кА) - подходит для современных сетей с возможностью больших КЗ
• Широкий диапазон рабочих температур - стабильно работает в холодных и теплых условиях
• Индикация срабатывания - сразу видно, почему произошло отключение: перегрузка, КЗ или утечка

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц
• Тип AC - не реагирует на пульсирующие постоянные утечки (например, от выпрямителей в технике), для таких случаев нужен тип A
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (корпуса IP54+)
• Не рекомендуется для частых включений более 240 раз в час - это снижает срок службы механических элементов
• Не подходит для защиты оборудования с высокими пусковыми токами (например, мощные двигатели) - лучше выбрать характеристику C

Примеры использования

• Защита розеток в ванной комнате и на кухне
• Щитовая группа для освещения и розеток в квартире
• Защита электроплит, бойлеров, стиральных машин
• Промышленные станки с однофазным питанием (дрели, точила, насосы)
• Объекты с ограниченной площадью - малые торговые точки, офисы, складские помещения

Практические советы

• Перед установкой всегда проверяйте целостность изоляции проводов - утечка может быть вызвана поврежденной изоляцией, а не самим устройством
• Проверяйте функцию “Тест” минимум один раз в месяц - это обязательное условие безопасности по нормам
• При установке в щите оставьте свободное место рядом - NB1L имеет ширину 54 мм, и плотная упаковка затрудняет обслуживание
• Если в помещении есть оборудование с выпрямителем (ИБП, LED-драйверы, компьютеры), выбирайте тип A вместо AC
• Не заменяйте NB1L обычным автоматом - потеряете защиту от утечек, что опасно для жизни
• Для удаленной диагностики или автоматизации можно заказать версию с вспомогательным контактом XF9 - сигнал о срабатывании будет доступен через PLC или систему контроля
