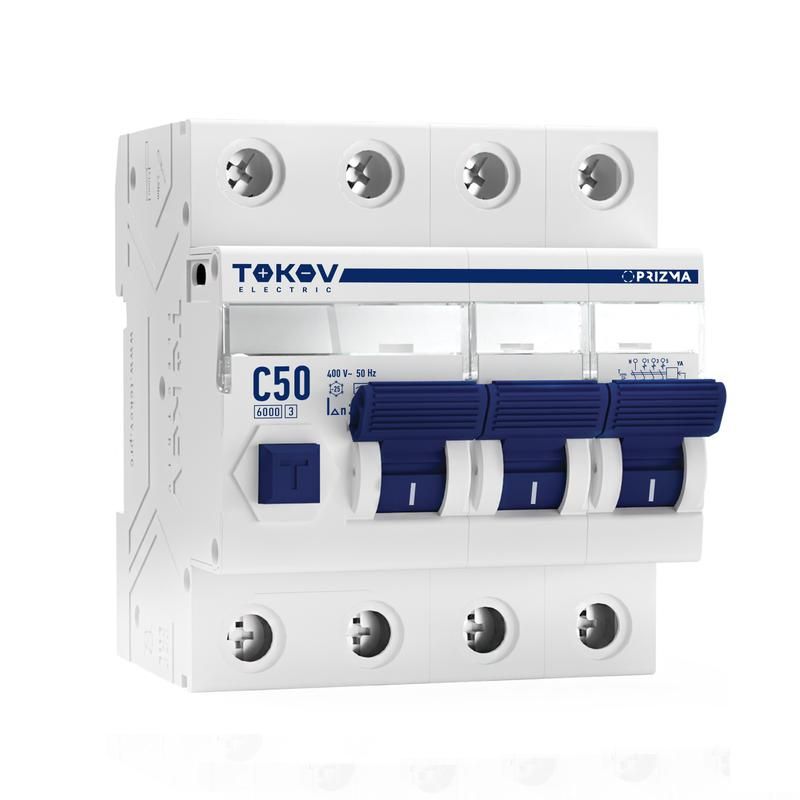

Выключатель автоматический дифференциального тока 4п (3P+N) C 50А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCBO-4-50-30-AC

Автоматический выключатель дифференциального тока TOKOV ELECTRIC tke-pz60-rcbo-4-50-30-ac обеспечивает защиту от поражения электрическим током и перегрузок в однофазных и трёхфазных сетях переменного тока. Устройство сочетает функции обычного автоматического выключателя и устройства защитного отключения (УЗО), что делает его компактным решением для защиты людей и оборудования.

Назначение и область применения

Этот автоматический выключатель дифференциального тока предназначен для защиты человека от поражения электрическим током при утечках до 30 мА, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и промышленных распределительных щитах. Особенно эффективен там, где используются электроинструменты, бытовые приборы, насосы, вентиляторы и другое оборудование с высокой вероятностью утечек тока на корпус.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 50 ампер без отключения
• Номинальный ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для защиты людей
• Тип срабатывания по утечке: AC - реагирует на переменный ток утечки, включая синусоидальные и импульсные
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы)
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 380/220 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 ампер
• Количество полюсов: 4 (3P+N) - защищает три фазы и нейтраль; нейтральный проводник коммутируется (отключается при срабатывании)
• Изоляция: UI = 400 В, импульсное напряжение 6 кВ - надёжная изоляция для работы в условиях скачков напряжения
• Частота: 50 Гц - предназначено для сетей стандарта Европы и России
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Максимальное сечение провода: 1–16 мм2 (монопроволочные), 1–10 мм2 (гибкие многопроволочные)
• Ширина: 4 модуля (72 мм) - занимает 4 места в DIN-рейке
• Глубина монтажа: 50 мм - требует достаточного пространства внутри шкафа
• Рабочий температурный диапазон: –25…+50 C - можно использовать в неотапливаемых помещениях, на улице в закрытых щитах

Совместимость и монтаж

Автоматический выключатель дифференциального тока TOKOV ELECTRIC tke-pz60-rcbo-4-50-30-ac устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением 1–16 мм2 (твердый) или 1–10 мм2 (гибкий). Обязательно соблюдайте полярность: входные контакты помечены L/N, выходные - T/L, T/N. Нейтральный проводник обязательно подключается через коммутируемый контакт - он отключается при срабатывании УЗО. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода. Убедитесь, что в щите достаточно места: устройство глубокое (50 мм), особенно важно при плотной комплектации.

Безопасность и стандарты

Автоматический выключатель дифференциального тока tke-pz60-rcbo-4-50-30-ac соответствует международному стандарту EN 61009-1 для устройств защитного отключения типа RCBO. Применяет принцип дифференциальной токовой защиты, который гарантирует отключение при утечке даже при повреждении изоляции одного из проводов. Соответствие стандарту обеспечивает сертифицированную безопасность для использования в системах TN-S, TN-C-S и TT.

Преимущества

• Комбинированная защита: один прибор заменяет два - автомат + УЗО, экономит место в щите
• Коммутируемый нейтраль: полностью отключает цепь при утечке, исключает риск остаточного потенциала
• Высокая отключающая способность (6 кА): надёжно работает в зонах с высокими токами КЗ, например, рядом с трансформаторными подстанциями
• Устойчивость к перепадам температур: работает при минус 25C, подходит для холодных регионов
• Поддержка гибких проводов: удобен при монтаже в труднодоступных местах

Ограничения применения

• Не подходит для цепей с постоянным током или пульсирующим постоянным током утечки - требуется тип A или B
• IP20 не обеспечивает защиту от брызг и пыли - нельзя устанавливать во влажных или открытых помещениях без дополнительной защиты
• Не рекомендован для мощных двигателей с частыми пусками (более 5–6 раз в час) - может ложное срабатывать из-за высоких пусковых токов
• Не используется в системах IT (изолированные сети) - требуются другие типы защиты
• Один защищённый полюс - значит, все четыре полюса отключаются одновременно, но контроль утечки осуществляется только по одной фазе (обычно L1); остальные фазы защищаются косвенным путём

Примеры использования

• Защита группы розеток в кухне, ванной комнате или на улице (при установке в герметичном щите)
• Щитовая защита для станков, сварочных аппаратов, компрессоров и насосов в мастерских
• Функциональная замена пары “автомат 50А + УЗО 30 мА” в старом щите, чтобы сэкономить место
• Распределительные щиты в административных зданиях, школах, больницах - где важна безопасность персонала

Практические советы

• Проверяйте целостность изоляции перед подключением - при повреждённой изоляции устройство будет часто срабатывать
• После монтажа всегда нажимайте кнопку «Тест» - она проверяет работоспособность дифференциального трансформатора
• Не соединяйте нейтрали после этого автомата с другими группами - нарушится работа УЗО
• Если планируете использовать в холодном помещении, выбирайте место с минимальными колебаниями температуры
• При замене старого УЗО - учтите, что этот прибор имеет большую глубину (50 мм), возможно, потребуется доработка щита
• Для защиты сильноточных цепей (например, теплых полов) лучше выбрать тип B вместо AC - если есть возможность
