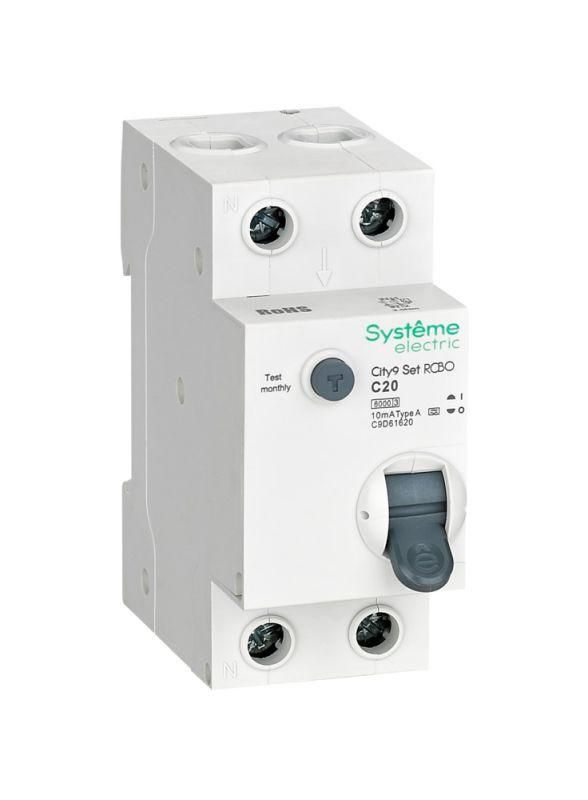

Автоматический выключатель дифференциального тока City9 Set от Systeme Electric (арт. c9d61620) предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Компактный аппарат с защитой типа А и чувствительностью 10 мА идеально подходит для бытовых и общественных помещений, где важна высокая степень безопасности.

Назначение и область применения

Этот выключатель защищает людей от поражения электрическим током при случайном контакте с токоведущими частями - например, при повреждении изоляции электрооборудования или воды на корпусе устройства. Он реагирует даже на переменный и постоянный ток утечки благодаря типу А. Применяется в групповых цепях освещения, розеточных контуров, бойлеров, стиральных машин, кухонной техники и других устройств, требующих повышенной защиты. Подходит для установки в распределительных щитках жилых домов, офисов, школ и медицинских учреждений.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартных однофазных сетях России и Европы
• Номинальный ток: 20 А - рассчитан на нагрузку до 4,6 кВт при 230 В
• Чувствительность по току утечки: 10 мА - гарантирует своевременное отключение при опасном уровне утечки
• Тип тока утечки: Type A - реагирует на переменный и выпрямленный импульсный ток утечки (например, от современной техники с ШИМ-преобразователями)
• Отключающая способность: 6 кА - способен безопасно отключить цепь при крупном КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: светильники, розетки, малые двигатели
• Количество полюсов: 1+N - отключаются одновременно фаза и ноль, исключая риск сохранения потенциала на нулевом проводе
• Ширина: 2 модуля - занимает минимальное место на DIN-рейке
• Сечение провода: 1–25 мм2 - совместим с медными проводами всех распространённых сечений
• Степень защиты IP20: защита от доступа пальцев и твердых предметов >12,5 мм; не предназначена для влагозащиты
• Момент затяжки клемм: 2,5 Нм - требуется соблюдать при монтаже для надежного соединения
• Рабочий температурный режим: стандартный (-25C…+40C); указано соответствие классу перенапряжения IV и степени загрязнения 2
• Гарантия: 3 года

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать его механически - никаких дополнительных креплений не требуется. Глубина монтажа составляет 45 мм, что позволяет использовать его в компактных шкафах. Клеммы имеют зажимы с безопасным дизайном - они закрыты пластиковой крышкой, снижающей риск случайного прикосновения к токоведущим частям. Перед первым запуском рекомендуется протестировать работу кнопкой “T” - она имитирует утечку тока и должна вызвать немедленное отключение.

Безопасность и стандарты

• Соответствует требованиям EN 61009-1 и EN 61008-1 - европейские нормы для АВДТ
• Подтверждено соответствие директиве RoHS 2.0 - содержит ограниченное количество вредных веществ
• Класс токоограничения 3 - снижает энергию КЗ, защищая оборудование после точки установки
• Номинальное импульсное выдерживаемое напряжение - 4 кВ - обеспечивает устойчивость к скачкам напряжения

Преимущества

• Защита типа А - единственная подходящая для современного оборудования с электронными преобразователями (индукционные плиты, светодиодные драйверы, ИБП)
• Боковые каналы охлаждения - обеспечивают стабильную работу при длительной нагрузке
• Безопасные клеммы - минимизируют риск травматизма при обслуживании
• Яркая индикация положения рычага - легко отличить «включен» от «выключен» и «триппер»
• Гарантия 3 года - один из самых длинных сроков среди аналогичных решений

Ограничения применения

• Не используется в трехфазных системах - только для 230 В однофазных цепей
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (например, внутри герметичного ящика)
• Не подходит для защиты мощных двигателей (>5 кВт) - характерistica C имеет задержку, которая недостаточна для таких нагрузок
• Не следует применять вместо обычного автомата в цепях без риска утечки - лишняя функциональность увеличивает стоимость и сложность диагностики

Примеры использования

• Щитовая квартиры - группа розеток на кухне и в ванной комнате
• Общественный туалет - защита розеток для фена, сушилок рук
• Лаборатории и мастерские - питание компьютеров, анализаторов, зарядных устройств
• Малый бизнес - точка питания кофе-машины, миксеров, терморегуляторов

Практические советы

• Перед установкой обязательно проверьте целостность изоляции проводов - АВДТ не спасёт от пробоя между фазой и землёй, если он произошёл вне зоны защиты
• При использовании многожильных проводов используйте наконечники - это повысит контакт и продлит срок службы клемм
• Не забывайте ежемесячно нажимать кнопку «Test» - так вы контролируете исправность механизма
• Выбирая место установки, убедитесь, что рядом есть свободное пространство для открывания крышки щита - глубина 45 мм + 10 мм на провода дают минимум 55 мм необходимого места
• Если в цепи уже установлен обычный автомат, этот City9 Set можно использовать как дополнительную защиту - тогда он будет последним звеном перед потребителем
