Выключатель автоматический дифференциального тока 1P+N 25A C 6kA 30мА Тип-А City9 | C9D65625 |Systeme Electric APC

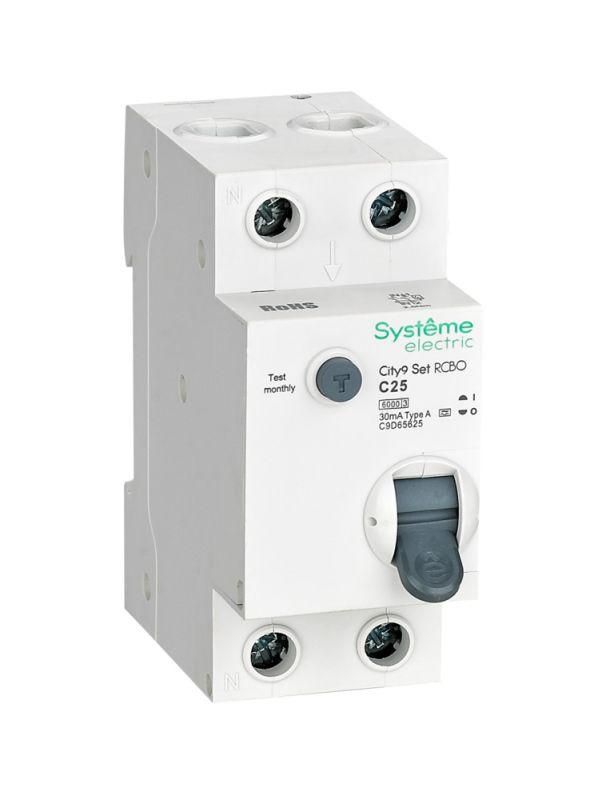

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set Systeme Electric, артикул c9d65625 - двухполюсный аппарат 1P+N с номинальным током 25 А и чувствительностью 30 мА. Он защищает человека от поражения электрическим током, предотвращает перегрузки и короткие замыкания в однофазной сети 230 В. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

АВДТ c9d65625 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он отключает питание при возникновении тока утечки более 30 мА - этого достаточно, чтобы спасти жизнь человеку при случайном прикосновении к токоведущим частям. Также он защищает проводку от перегрузок и коротких замыканий. Применяется в бытовых и коммерческих сетях: розеточные группы, кухни, ванные комнаты, освещение, оборудование с электроникой (стиральные машины, компьютеры, насосы).

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 25 А
• Количество полюсов: 2 (1 фаза + N)
• Ток утечки: 30 мА (0,03 А)
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных устройств с импульсными источниками питания)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, электроинструмент, бытовые приборы)
• Ширина по модулям: 2 М (стандартная ширина 36 мм)
• Площадь сечения проводов: 1–25 мм2 - позволяет подключать медные провода до 2,5 мм2 и выше
• Изоляционное напряжение: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в местах с высокими переходными процессами
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Глубина монтажа: 45 мм - минимальный объем для сборки щита
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запыленности

Совместимость и монтаж

АВДТ c9d65625 крепится на стандартную DIN-рейку шириной 35 мм. Для подключения используются надежные клеммы с зажимом для одножильных и многожильных проводов. Нейтральный проводник (N) обязательно подключается через аппарат - нельзя использовать внешний ноль. Обязательно соблюдать полярность: L - фаза, N - нейтраль. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Габариты позволяют установить два таких аппарата рядом на одной рейке.

Безопасность и стандарты

АВДТ соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную надежность в условиях нестабильной сети. Защита от прямого контакта реализуется за счет точной уставки 30 мА - это оптимальное значение по ГОСТ Р 50571.11 для защиты жизни человека. Кнопка TEST позволяет ежемесячно проверять исправность дифференциального трансформатора и механизма отключения.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает проектирование
• Реакция на пульсирующий постоянный ток утечки (тип А) - актуально для современной техники (LED, зарядки, инверторы)
• Высокая отключающая способность 6 кА - подходит для домашних и малых промышленных систем
• Надежные клеммы с зажимом до 25 мм2 - исключают плохой контакт и нагрев
• Конструкция с кнопкой TEST - удобство обслуживания и контроля

Ограничения применения

• Не предназначена для установки вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током - работает только на переменном токе 230 В
• Не рекомендуется для мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Требует обязательного подключения нулевого проводника через сам аппарат - нельзя использовать общий ноль для нескольких АВДТ
• Не используется в сетях с TN-C - требуется система TN-S или TT с отдельным PE

Примеры использования

• Защита розеток в ванной комнате - основное применение благодаря уставке 30 мА
• Электроплиты, бойлеры, стиральные машины - где есть риск утечки через корпус
• Освещение и розетки в гостиной, детской, кухне - универсальное решение для групповой защиты
• Щиты в офисах, магазинах, мастерских - вместо отдельного автомата и УЗО

Практические советы

• Перед монтажом всегда проверяйте целостность изоляции проводов - поврежденная изоляция вызывает ложные срабатывания
• Подключайте провода плотно - слабый зажим в клемме может вызвать перегрев при 25 А
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно после ремонта или перебоев в сети
• Если АВДТ часто отключается - ищите причину в оборудовании, а не меняйте аппарат
• Для больших щитов используйте маркировку: указывайте, какие группы защищены этим АВДТ c9d65625
• Не устанавливайте параллельно несколько АВДТ на одну линию - это нарушает координацию защиты
