Выключатель автоматический дифференциального тока 1P+N 40A C 6kA 30мА Тип-АС City9 | C9D36640 |Systeme Electric APC

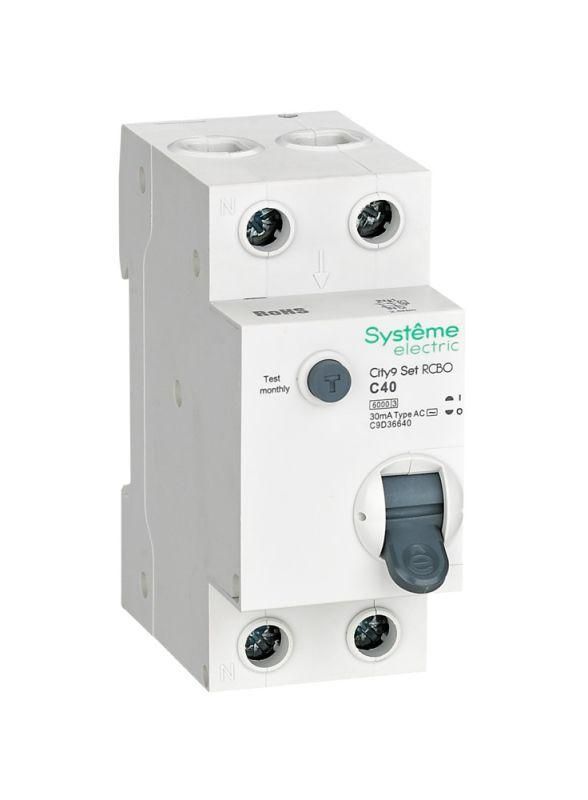

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set Systeme Electric, артикул c9d36640 - устройство для защиты человека от поражения электрическим током и электросети от перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и промышленных распределительных щитах на 230 В.

Назначение и область применения

АВДТ c9d36640 защищает людей от поражения током при прямом контакте с токоведущими частями - сработает при утечке 30 мА, что соответствует требованиям безопасности для бытовых и аналогичных помещений. Также он предотвращает возгорание из-за перегрузок и коротких замыканий в однофазной сети 230 В. Применяется в распределительных щитах квартир, домов, офисов, мастерских, где есть розеточные группы, водонагреватели, стиральные машины, бойлеры и другое оборудование с высоким риском утечки тока.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 40 А
• Количество полюсов: 1P+N - отключение фазы и нейтрали одновременно
• Номинальный ток утечки: 30 мА (0,03 А)
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для бытовых нагрузок)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели)
• Номинальная отключающая способность: 6 кА - способен отключить цепь при максимальном токе КЗ до 6000 А
• Класс токоограничения: 3 - быстрое отключение, снижающее тепловую энергию при КЗ
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Степень защиты IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Ширина модуля: 2 модуля (36 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Момент затяжки клемм: 2,5 Нм - соблюдайте этот момент при подключении
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в распределительных щитах
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запыления
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

АВДТ c9d36640 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения используйте два провода: фазу (L) и ноль (N) - оба должны проходить через аппарат, так как нейтральный проводник коммутируется. Клеммы имеют защиту от случайного прикосновения - можно подключать провода без отключения питания, но рекомендуется всё же отключать питание перед монтажом. Максимальное сечение провода - согласно документации производителя; обычно для 40 А используется медный провод 4–6 мм2. Не допускается подключение нескольких проводов в одну клемму.

Безопасность и стандарты

• Соответствует требованиям EN 61009-1 и ГОСТ Р 51326.1
• Соблюдает директиву RoHS 2.0 - не содержит опасных веществ
• Имеет кнопку TEST - позволяет ежемесячно проверять исправность дифференциального тока
• Устройство класса 3 - обеспечивает минимальное нагревание при КЗ, повышает пожарную безопасность

Преимущества

• Боковые каналы охлаждения - снижают температуру при длительной работе, продлевают срок службы
• Безопасные клеммы - исключают контакт с токоведущими частями даже при открытой крышке
• Фиксированная уставка 30 мА - гарантирует надёжную защиту жизни человека
• Комбинированный функционал: совмещает функции автомата и УЗО в одном корпусе
• Гарантия 3 года - подтверждает качество сборки и комплектующих

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не работает с оборудованием типа “тип А” (например, инверторы, светодиодные драйверы, зарядки EV); для таких применений нужен АВДТ типа А
• IP20 - нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты в герметичном корпусе
• Работает только в сетях 230 В - не подходит для трёхфазных систем или 400 В
• Не рассчитан на частые включения/выключения - не является выключателем нагрузки

Примеры использования

• Защита розеточных групп в кухне - стиральная машина, микроволновка, кофе-машина
• Щитовая квартиры - основной защитный аппарат для всех комнат
• Электрооборудование мастерской - болгарка, точильный станок, светильники
• Подключение бойлера или водонагревателя - особенно важно при наличии металлического корпуса

Практические советы

• Перед установкой проверьте соответствие сечения проводов - для 40 А используйте минимум 6 мм2 меди
• Обязательно наносите метки на провода L и N - путаница приведёт к отказу защиты
• Проверяйте работу кнопкой TEST хотя бы один раз в месяц
• Учитывайте глубину монтажа (45 мм): выбирайте щит с достаточным внутренним объёмом
• Если в вашей сети есть современные устройства с выпрямителем (USB-зарядки, LED-драйверы) - рассмотрите замену на АВДТ типа А, поскольку данный аппарат не среагирует на постоянную составляющую утечки
• Не устанавливайте параллельно несколько АВДТ c9d36640 на одной фазе - возможны ложные срабатывания
