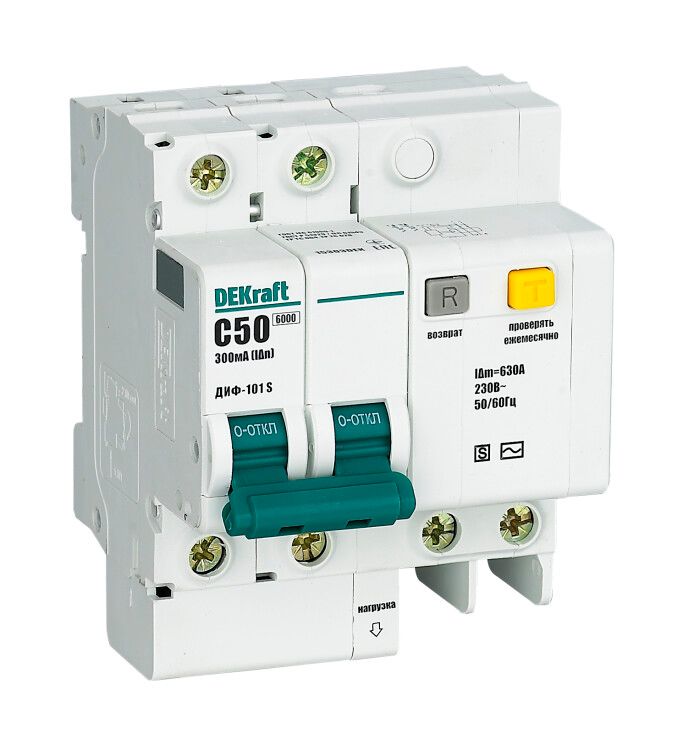

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2P 50A 300мА селективный S | 15308DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в однофазных цепях. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, особенно там, где важна селективность защиты.

Назначение и область применения

ДИФ-101 S сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках и предохраняет проводку от повреждений из-за перегрузок и коротких замыканий. Применяется в сетях переменного тока 220 В, частотой 50/60 Гц. Особенно эффективен в системах с многоступенчатой дифференциальной защитой - когда необходимо, чтобы сработал только аварийный участок, а не весь щит.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без отключения
• Дифференциальный ток утечки: 300 мА (0,3 А) - срабатывает при утечке выше этой величины
• Номинальное напряжение: 220 В
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, насосы, освещение)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный тип для бытовых и промышленных сетей)
• С коммутируемым нейтральным проводником: да - ноль также размыкается при отключении, что повышает безопасность
• Селективный - имеет задержку по времени срабатывания, позволяет координировать работу с другими УЗО выше по цепи
• Степень защиты IP20 - защищен от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Частота: 50/60 Гц
• Ширина: 4 модуля (72 мм)
• Глубина монтажа: 72 мм - требует достаточного места внутри щита
• Способ монтажа: на DIN-рейку
• Тип блока дифференциальной защиты: электронный - работает при наличии питания, не срабатывает при обрыве ноля

Совместимость и монтаж

ДИФ-101 S устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина 4 модуля соответствует 72 мм - учитывайте это при планировании компоновки щита. Устройство совместимо с любыми распределительными щитами, имеющими место под 4 модуля. Для правильной работы необходим надёжный контакт с нулевой шиной и заземлением. Электронный блок требует наличия напряжения на входе - при обрыве нуля защита временно теряется.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для автоматических выключателей дифференциального тока. Сертифицирован для использования в сетях до 400 В. Наличие коммутируемого нуля и селективности повышает уровень безопасности при работе в сложных системах. Однако, поскольку используется электронный блок, устройство не обеспечит защиту при полном отсутствии напряжения (например, при обрыве нуля до аппарата).

Преимущества

• Объединяет два типа защиты (УЗО + автомат) в одном корпусе - экономит место в щите
• Селективность снижает риск массового отключения всей сети при локальной утечке
• Коммутируемый ноль исключает опасность сохранения потенциала на оборудовании после отключения
• Характеристика C оптимальна для оборудования с пусковыми токами - меньше ложных срабатываний
• Работает в сетях 50/60 Гц - универсально для России и стран СНГ

Ограничения применения

• Не подходит для сетей с постоянным током или импульсными утечками - только переменный ток AC
• Электронный блок не работает при обрыве нулевого провода - возможна потеря защиты
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью
• Не предназначен для защиты от перенапряжений - нужна дополнительная защита (розеточные фильтры, УЗИП)
• Ток утечки 300 мА - не подходит для защиты человека напрямую (для этого нужны 10–30 мА); применяется для противопожарной защиты

Примеры использования

• Защита группы розеток в гараже с мощным оборудованием (сварка, компрессор)
• Щит на этаже многоквартирного дома - селективность позволяет не отключать соседние квартиры при утечке в одной
• Промышленный щит с насосами, вентиляторами, конвейерами - характерная нагрузка с пусковыми токами
• Подключение кабельных трасс, светильников в подвальных помещениях - профилактика возгораний от утечек

Практические советы

• Перед установкой проверьте целостность нулевого провода - обрыв сделает ДИФ-101 S бесполезным
• При сборке щита оставляйте минимум 80 мм глубины - устройство требует свободного доступа к клеммам
• Не используйте ДИФ-101 S как единственную защиту в ванной комнате - для человеческой безопасности нужен УЗО на 10–30 мА
• Проверяйте работоспособность кнопкой “Т” ежемесячно - даже при отсутствии внешних признаков неисправности
• Если в щите уже есть другое УЗО на входе - убедитесь, что его чувствительность ниже (например, 100 мА), чтобы соблюсти селективность
