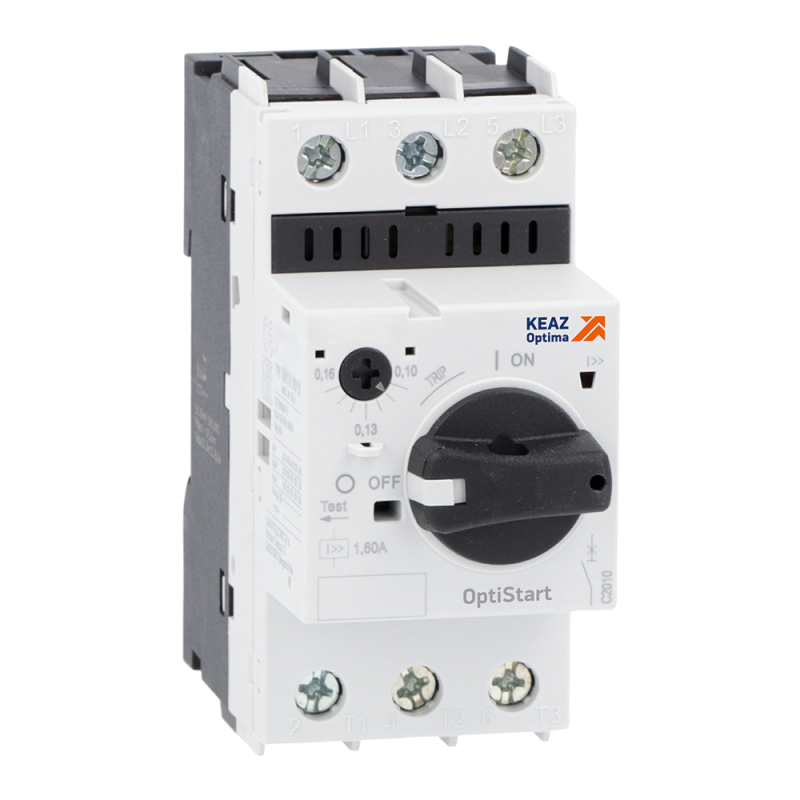

Выключатель автоматический для защиты двигателя OptiStart MP-32RH-0,16-T2 |340132| КЭАЗ

Автоматический выключатель для защиты двигателя 0.16А T2 серии MP-32RH от КЭАЗ - трёхполюсное встраиваемое устройство, предназначенное для надёжной защиты маломощных трёхфазных двигателей от перегрузок и коротких замыканий. Артикул 340132 соответствует серии MP-32RH и рассчитан на точную работу в условиях промышленной автоматизации.

Назначение и область применения

Выключатель автоматический для защиты двигателя 0.16А T2 серии MP-32RH защищает трёхфазные электродвигатели мощностью до нескольких сотен ватт от повреждений из-за перегрузки, обрыва фазы и короткого замыкания. Подходит для установки в панелях управления станков, насосов, вентиляторов, конвейеров и другого оборудования с низкими пусковыми токами. Устройство особенно эффективно там, где важна точная адаптация к нагрузкам и высокая надёжность.

Технические характеристики

• Номинальный ток: 0,16 А - оптимально для малых двигателей, таких как датчики, микронасосы, исполнительные механизмы;
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этой величины, включая промышленные системы 380–440 В;
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно;
• Номинальная отключающая способность: 100 кА - способен безопасно прервать даже самые большие токи КЗ;
• Система расцепления: термомагнитная - комбинирует тепловую защиту от длительной перегрузки и магнитную - от внезапных скачков тока;
• Чувствительность к обрыву фазы: да - автоматически отключает питание при потере одной из фаз, предотвращая перегрев двигателя;
• Защита от перегрева: да - реализуется через тепловое расцепление, учитывающее реальную температуру окружающей среды;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки внутри корпуса или щита;
• Рабочий температурный диапазон: от –20 C до +60 C - устойчив к колебаниям температуры в цехах и на открытых площадках;
• Монтаж: встраиваемый - фиксируется в панели с помощью зажимов, не требует дополнительных креплений;
• Номинальная мощность AC-3, 230 В: 0 кВт - указывает, что модель не предназначена для прямой оценки мощности, а ориентирована на токовые параметры.

Совместимость и монтаж

Устройство совместимо с контактными аппаратами OptiStart K, что позволяет легко формировать координационные пары типа 1 или 2 - важно для систем, где требуется согласованная работа выключателя и стартера. Монтаж выполняется в шкафах управления с использованием стандартных DIN-рейки. Посадочные размеры соответствуют типовым решениям КЭАЗ, поэтому замена аналогичных моделей не требует переделки панели. Для правильной работы необходимо соблюдать рекомендованные зазоры между приборами и обеспечить достаточную вентиляцию внутри щита.

Безопасность и стандарты

Выключатель автоматический для защиты двигателя 0.16А T2 серии MP-32RH соответствует требованиям IEC/EN 60947-2 и IEC/EN 60947-4-1. Применяет принципы безопасности, обеспечивающие отказоустойчивость и предотвращение возгораний. Индикация срабатывания - визуальная: положение рычага показывает состояние (вкл./выкл.), а также наличие сработавшего магнитного расцепителя. Это позволяет оперативно диагностировать причину отключения без дополнительных приборов.

Преимущества

• Встроенная температурная компенсация - корректирует порог срабатывания в зависимости от температуры окружающей среды, снижая риск ложных срабатываний;
• Индикация срабатывания - сразу видно, произошло ли отключение из-за перегрузки или КЗ;
• Поддержка широкого спектра аксессуаров - можно добавить блокировки, сигнализацию, дистанционное управление;
• Высокая отключающая способность (100 кА) - гарантирует безопасность даже в местах с большими токами КЗ;
• Надёжная защита от обрыва фазы - исключает работу двигателя на двух фазах, что часто приводит к выходу из строя.

Ограничения применения

Не применяется вне закрытых щитов - степень защиты IP20 не допускает воздействия воды, пыли или механических повреждений. Не подходит для защиты однофазных устройств или нагрузок выше 0,16 А. Номинальная мощность AC-3 составляет 0 кВт - значит, нельзя использовать для оценки мощности двигателя по этому значению, следует руководствоваться только током. Также не рекомендуется применять в условиях постоянной вибрации без дополнительной амортизации.

Примеры использования

• Защита малогабаритного насоса в системе охлаждения станка;
• Контроль питания шагового двигателя в CNC-устройстве;
• Обеспечение безопасности вентилятора в электронном шкафе;
• Функция защиты в автоматических линиях с множеством слаботочных приводов.

Практические советы

• Выбирая выключатель автоматический для защиты двигателя 0.16А T2 серии MP-32RH, проверьте, чтобы номинальный ток двигателя не превышал 0,16 А - иначе защита будет некорректной;
• При установке в щите оставьте минимум 50 мм свободного пространства вокруг устройства для теплоотвода;
• Если двигатель запускается часто, убедитесь, что частота пусков не превышает допустимые значения для термического расцепителя - иначе возможен преждевременный износ;
• Для удалённого контроля состояния используйте дополнительные вспомогательные контакты - они совместимы с данной серией;
• При замене убедитесь, что новый прибор имеет тот же артикул 340132 - отличаются не только токи, но и чувствительность к обрыву фазы и компенсация температуры.
