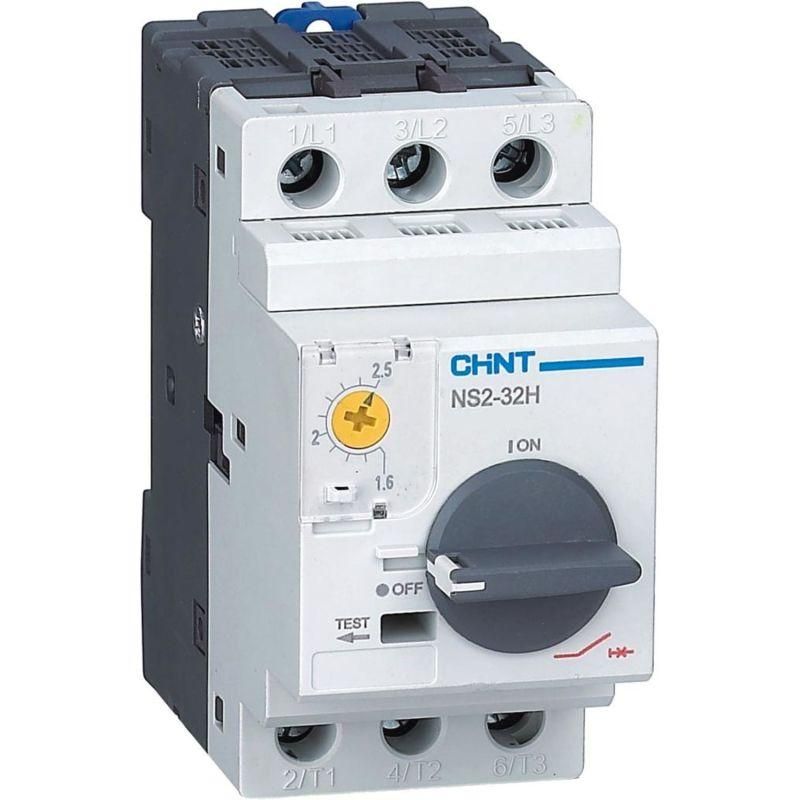

Выключатель автоматический защиты двигателя NS2-32H 0.1-0.16А с поворотной ручкой (R) | 253592 CHINT

Автоматический выключатель защиты двигателя CHINT NS2-32H 0.1–0.16 А с поворотной ручкой (R) предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство применяется в промышленных системах управления, где требуется надёжная и точная защита маломощных двигателей.

Назначение и область применения

Выключатель CHINT NS2-32H 0.1–0.16 А используется для защиты трёхфазных электродвигателей мощностью до нескольких сотен ватт. Он обеспечивает отключение цепи при превышении допустимого тока (перегрузка) и при аварийном токе короткого замыкания. Подходит для установки в распределительных щитах на DIN-рейку, часто встречается в системах автоматизации станков, насосов, вентиляторов и конвейеров.

Технические характеристики

• Номинальный ток: 0,1 – 0,16 А - регулируемый предел, позволяющий точно настроить защиту под конкретный двигатель;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 100 кА - способен безопасно прервать очень большие токи КЗ, характерные для промышленных сетей;
• Ток короткого замыкания: 1,5 А - порог срабатывания мгновенного расцепления (для быстрого отключения при КЗ);
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требует установки внутри закрытых шкафов;
• Ручка управления: поворотная (R) - удобна для ручного включения/выключения и визуального определения состояния (вкл./выкл.).

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 4 мм2. Поворотная ручка позволяет легко управлять устройством в ограниченном пространстве. Монтаж возможен только в сухих помещениях из-за степени защиты IP20. Не рекомендуется использовать во влажных средах или на открытом воздухе.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-4-1 и IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую (для перегрузок) и магнитную (для КЗ). Конструкция исключает случайное включение при открытой крышке шкафа благодаря механической блокировке.

Преимущества

• Точная настройка тока срабатывания в диапазоне 0,1–0,16 А - идеально для маломощных двигателей;
• Поворотная ручка снижает риск ошибочного воздействия и улучшает доступность в плотных компактных щитах;
• Высокая отключающая способность (100 кА) гарантирует надёжность даже при серьёзных авариях в сети;
• Совместим с сериями CHINT NS2(X) - можно комбинировать с другими элементами этой линейки для унифицированной сборки.

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий;
• Не подходит для защиты однофазных нагрузок - только трёхфазные системы;
• Максимальный ток срабатывания 0,16 А - не годится для двигателей выше ~1,1 кВт;
• Требуется ручная перезагрузка после срабатывания - автоматическое восстановление невозможно.

Примеры использования

• Защита малогабаритного насоса в системе охлаждения оборудования;
• Контроль питания вентилятора в контроллере сервера;
• Обесточивание шагового двигателя в CNC-станке при перегреве;
• Защита конвейерной ленты с приводом 0,12 А в пищевой промышленности.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 0,1–0,16 А. Превышение приведёт к ложному отключению;
• Используйте только медные провода сечением 0,5–4 мм2 - слишком толстые провода плохо фиксируются в зажимах;
• При монтаже в шкафу оставьте минимум 10 мм свободного места вокруг устройства для теплоотвода;
• После срабатывания обязательно найдите причину перегрузки - не просто включайте снова;
• Эта модель - часть серии NS2(X): если нужна модульная система, выбирайте другие элементы из этой же серии для совместимости.
