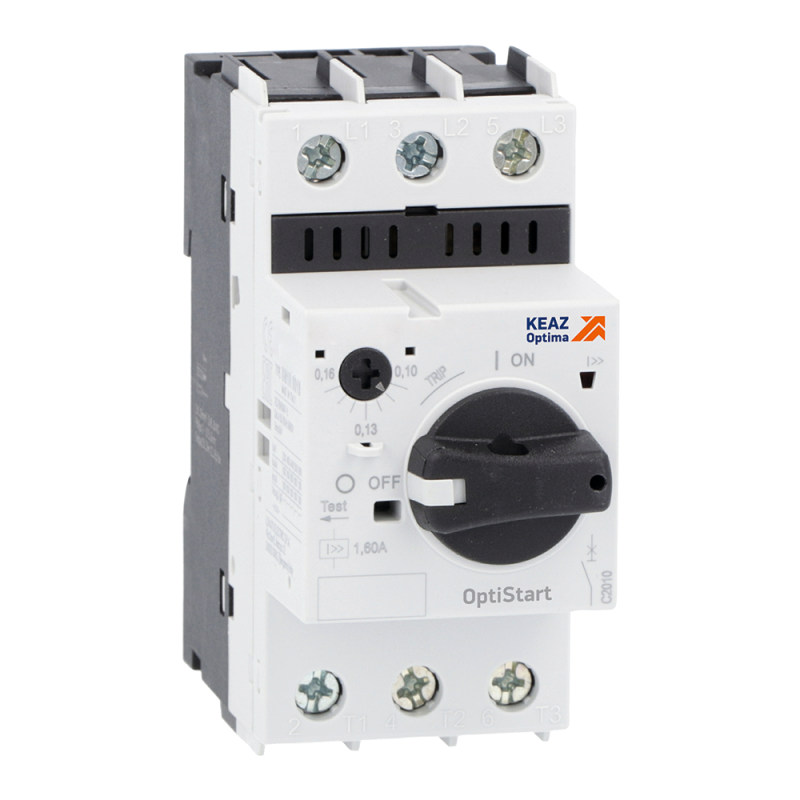

Выключатель автоматический для защиты двигателя OptiStart MP-32RH-0,4-T2 |340134| КЭАЗ

Автоматический выключатель 0.4А T2 серии MP-32RH КЭАЗ — трёхполюсное встраиваемое устройство с термомагнитным расцеплением, предназначенное для защиты маломощных трёхфазных двигателей от перегрузок и коротких замыканий. Устройство совмещает надёжную защиту, компактность и точную настройку, что делает его подходящим решением для управления насосами, вентиляторами и другим оборудованием с низкими токами потребления.

Назначение и область применения

Автоматический выключатель 0.4А T2 серии MP-32RH КЭАЗ используется исключительно для защиты трёхфазных электродвигателей. Он реагирует на перегрузки и короткие замыкания, предотвращая повреждение обмоток и выход из строя оборудования. Подходит для установки в щитах управления промышленными станками, конвейерами, воздушными завихрителями, насосами и другими механизмами с номинальным током до 0,4 А. Применяется там, где требуется высокая чувствительность к токовым перегрузкам и защита от обрыва фазы.

Технические характеристики

• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальный ток длительной нагрузки: 0,4 А — максимальный рабочий ток, который выдерживает выключатель без срабатывания;
• Диапазон установки расцепителя перегрузки: 0,25–0,4 А — позволяет точно настроить порог срабатывания под конкретный двигатель;
• Диапазон регулировки расцепителя короткого замыкания: 5,2 А — фиксированный порог срабатывания при аварийном токе;
• Номинальное напряжение: 690 В — допустимо применение в сетях до 690 В переменного тока;
• Номинальная отключающая способность Icu 400 В: 100 кА — способен безопасно отключить сверхтоки даже при серьёзных КЗ;
• Номинальная коммутируемая мощность AC-3 400 В: 0,09 кВт — соответствует мощности малых двигателей (до 90 Вт);
• Система расцепления: термомагнитная — сочетание тепловой защиты от перегрузки и магнитной от КЗ;
• Чувствительность к обрыву фазы: да — при потере одной фазы выключатель отключится, предотвращая перегрев двигателя;
• Защита от перегрева: да — внутренний механизм контролирует температуру и отключает питание при опасном нагреве;
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытый шкаф;
• Тип подключения: винтовые зажимы — надёжное механическое соединение проводов с моментом затяжки, указанным в инструкции;
• Конструкция: встраиваемое устройство фиксированной установки — монтируется в DIN-рейку, не имеет съёмных элементов.

Совместимость и монтаж

Автоматический выключатель 0.4А T2 серии MP-32RH КЭАЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные жилы сечением до 2,5 мм². Нельзя использовать многожильные провода без наконечников — они могут ослабнуть при затяжке. Монтаж выполняется только после отключения питания. После установки проверьте плотность контакта в зажимах и правильность подвода фаз. Выключатель не предназначен для частого ручного включения/выключения — он не рассчитан на оперативные коммутации, только на защиту.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает класс защиты IP20, что гарантирует безопасность при работе в условиях, исключающих попадание влаги и пыли. Защита от обрыва фазы и перегрева снижает риск возгорания и выхода двигателя из строя. Все материалы соответствуют нормам горючести UL94 V-0.

Преимущества

• Точная настройка расцепителя перегрузки (0,25–0,4 А) — идеально подходит для маломощных двигателей, которые легко перегреваются;
• Функция защиты от обрыва фазы — предотвращает «однофазный режим» работы, при котором двигатель греется и выходит из строя;
• Высокая отключающая способность (100 кА) — обеспечивает надёжность даже в сетях с большими токами КЗ;
• Интегрированная защита от перегрева — дополнительный уровень безопасности, не требующий внешних датчиков;
• Компактная конструкция — занимает мало места в распределительных щитах.

Ограничения применения

• Не применяется для однофазных цепей — только для трёхфазных систем;
• Не предназначена для частого ручного включения — не является контактным аппаратом;
• IP20 — нельзя устанавливать во влажных помещениях, на улице или в местах с повышенной запылённостью без дополнительной защиты корпуса;
• Максимальная коммутируемая мощность всего 0,09 кВт — не подходит для двигателей выше 90 Вт;
• Регулировка тока короткого замыкания фиксирована — нельзя изменить порог срабатывания, только перегрузки.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (мощность ~75 Вт);
• Контроль работы вентилятора охлаждения в электронном шкафе;
• Обесточивание трёхфазного микромотора в автоматической линии сборки;
• Щит управления для сервоприводов с низким током потребления.

Практические советы

• Перед установкой обязательно проверьте номинальный ток двигателя — он должен находиться в диапазоне 0,25–0,4 А. Если ток выше — выбирайте другой выключатель;
• Настройку расцепителя перегрузки выполняйте с помощью отвертки через специальное окно — не открывайте корпус полностью;
• При использовании в условиях колебаний сети (например, на объектах с дизельгенераторами) убедитесь, что пиковое напряжение не превышает 690 В;
• Не используйте этот выключатель вместо контактора — он не предназначен для частых включений;
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев — особенно в вибрационных средах.
