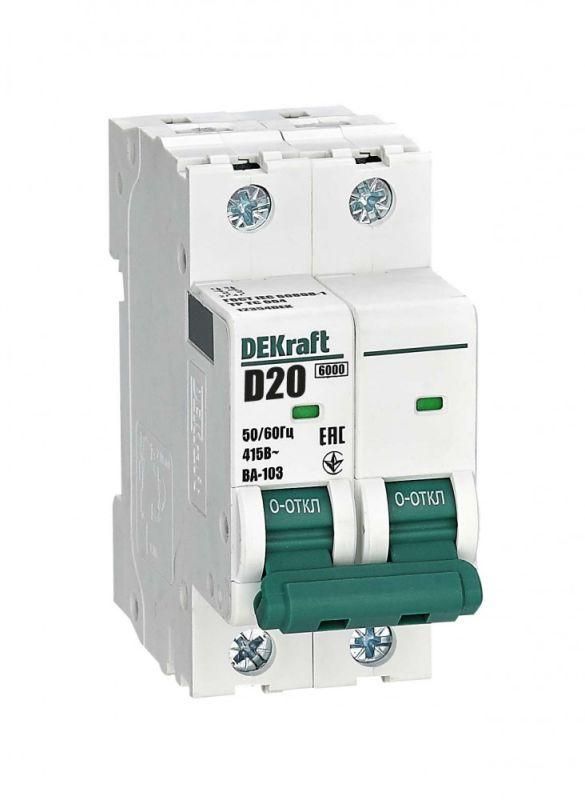

Автоматический выключатель ВА-103 2P 20А D 6кА новый - 12354DEK APC

Автоматический выключатель ВА-103 от DEKRAFT - двухполюсный аппарат на 20 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей с высокими пусковыми токами. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKRAFT и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D позволяет ему выдерживать кратковременные пики тока до 10–20 номинальных значений, поэтому он идеально подходит для питания оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, конвейеры, сварочные аппараты. Может применяться как вводной автомат в распределительных щитах жилых, коммерческих и промышленных объектах.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 2
• Номинальное напряжение: 240 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - медленное срабатывание при импульсных нагрузках
• Номинальное напряжение изоляции: 500 В
• Частота: 50/60 Гц
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Способ монтажа: на DIN-рейку типа TS35
• Возможна установка дополнительных аксессуаров - с левой стороны

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Его модульная ширина составляет 2 модуля - занимает место 36 мм. Устройство полностью совместимо с корпусами и оболочками DEKRAFT и Systeme Electric, что обеспечивает единый стиль сборки и надёжное крепление. Для установки требуется свободное пространство глубиной не менее 78,5 мм внутри шкафа. Дополнительные аксессуары (например, блокировки, сигнализационные контакты) можно устанавливать только слева от автомата - справа и сверху/снизу места нет.

Особенности конструкции

• 5 монолитных заклёпок увеличивают механическую прочность корпуса - снижают риск деформации при ударах или вибрациях.
• Индикатор состояния контактов через окошко - видно даже при любом положении рукоятки: “I” - включено, “O” - отключено.
• Боковые каналы охлаждения - обеспечивают лучший теплоотвод, что особенно важно при длительной работе при повышенных температурах окружающей среды.
• Левосторонняя зона для аксессуаров - позволяет гибко адаптировать устройство под задачи без изменения основной схемы.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей. Номинальное напряжение изоляции 500 В гарантирует безопасную работу в сетях до 240 В. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначен для открытого монтажа во влажных или пыльных местах.

Преимущества

• Устойчивость к пусковым токам благодаря характеристике D - меньше ложных срабатываний на старте двигателей.
• Надёжная фиксация на рейке и прочный корпус - долгий срок службы даже в условиях вибраций.
• Ясный визуальный индикатор - быстрая диагностика состояния без вскрытия шкафа.
• Поддержка дополнительных функций - легко расширить возможности без замены автомата.
• Полная совместимость с популярными сериями DEKRAFT и Systeme Electric - удобно при ремонтах и модернизациях.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока AC.
• IP20 не защищает от брызг, пыли и влаги - нельзя устанавливать на улице, в сырых помещениях или без герметичного корпуса.
• Запрещена установка аксессуаров справа - только слева; при ограниченном пространстве это может затруднить монтаж.
• Работает при температуре до +40 C - при более высоких значениях возможны перегрев и снижение срока службы.
• Не рекомендован для защиты чувствительной электроники - характеристика D слишком «мягкая» для точных приборов.

Примеры использования

• Вводной автомат в щите многоквартирного дома - защищает группу розеток и освещения.
• Защита двигателя насоса в системе водоснабжения - выдерживает пусковые импульсы до 10 секунд.
• Щит на производственном участке - управляет конвейером или компрессором.
• Электрошкаф станка с ЧПУ - обеспечивает надёжное отключение при КЗ без ложных срабатываний.

Практические советы

• Перед установкой проверьте, чтобы глубина шкафа была больше 78,5 мм - иначе выключатель не войдёт.
• При использовании с другими автоматами в одном ряду соблюдайте интервал минимум 10 мм между ВА-103 и соседними устройствами - для лучшего охлаждения.
• Если нужна сигнализация отключения - используйте дополнительный контакт с левой стороны, предварительно выбрав подходящий модуль.
• Не путайте с характеристикой C - для светильников и розеток лучше выбрать C, а для двигателей - именно D, как у этого ВА-103.
• Проверяйте соответствие номинала (20 А) нагрузке - не стоит ставить этот автомат на цепь с мощностью выше 4,8 кВт (240 В × 20 А).
