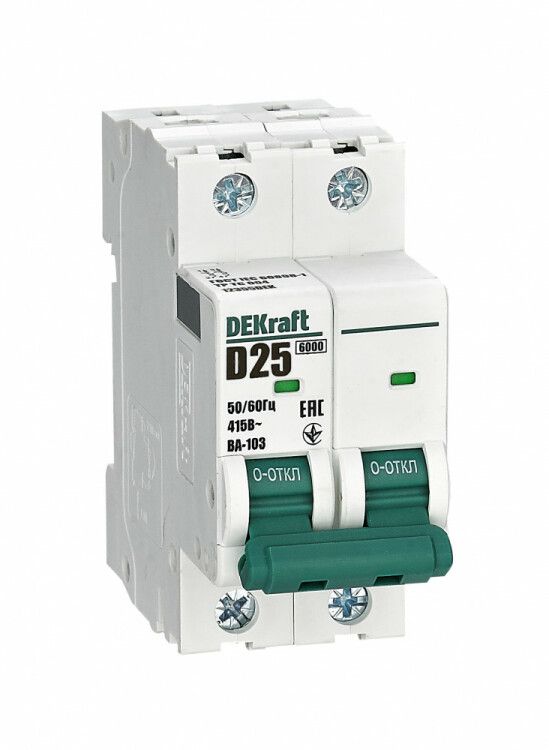

Автоматический выключатель ВА-103 2P 25А D 6кА новый - 12355DEK APC

Автоматический выключатель ВА-103 от DEKRAFT - двухполюсный устройство на 25 А с характеристикой D и отключающей способностью 6 кА, предназначенное для защиты цепей с высокими пусковыми токами. Подходит для монтажа на DIN-рейку и полностью совместим с системами DEKRAFT и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D обеспечивает устойчивость к кратковременным импульсным нагрузкам - идеально для оборудования с высокими пусковыми токами: насосов, компрессоров, двигателей, сварочных аппаратов и конвейеров. Может применяться как вводной автомат в распределительных щитах жилых, коммерческих и промышленных объектах.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 2
• Номинальное напряжение: 240 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварию даже при значительном КЗ
• Характеристика срабатывания: D - медленное срабатывание при больших пусковых токах
• Номинальное напряжение изоляции: 500 В - повышенная изоляция для надёжности
• Частота: 50 / 60 Гц - работает в сетях России и Европы
• Ширина по модулю: 2 М (стандартная ширина для DIN-рейки)
• Глубина монтажа: 78,5 мм - требует соответствующего места в щите
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением воздуха (например, офисы, мастерские)
• Работает при температуре до +40 C - боковые каналы охлаждения поддерживают стабильную работу

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит легко благодаря фиксирующему зажиму. Выключатель ВА-103 полностью совместим с корпусами и оболочками DEKRAFT и Systeme Electric - можно менять оборудование внутри одной системы без переделок. Возможна установка дополнительных аксессуаров (блокировки, сигнализации, расцепителей) только с левой стороны устройства. Для правильной сборки проверьте свободное место глубиной минимум 78,5 мм и шириной 2 модуля.

Особенности конструкции

• 5 монолитных заклёпок увеличивают механическую прочность корпуса - снижаются риски деформации при ударах или вибрации
• Индикатор состояния контактов через окошко - видно, открыт ли контакт, даже когда рычаг находится между положениями “ON” и “OFF”
• Боковые воздушные каналы обеспечивают лучший теплообмен - важный фактор при длительной работе при нагреве

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Применяется в соответствии с нормами электроустановок. Напряжение изоляции 500 В гарантирует безопасность при случайных пробоях. Однако IP20 не предусматривает защиту от влаги - запрещено использование во влажных, сырых или outdoor-объектах без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (6 кА) делает его подходящим для вводных участков сети
• Улучшенная теплостойкость за счёт боковых каналов - меньше риск отказа при перегреве
• Функциональный индикатор состояния контакта - экономит время диагностики
• Поддержка внешних аксессуаров - гибкая адаптация под задачи проекта
• Полную совместимость с популярными сериями DEKRAFT и Systeme Electric - удобно при ремонте и модернизации

Ограничения применения

• Не предназначена для использования во влажных помещениях, на улице или в местах с высокой запылённостью - степень защиты IP20 недостаточна
• Не рекомендован для цепей с постоянным током - только переменный ток AC
• Не подходит для защиты чувствительной электроники - характеристика D слишком «мягкая» для малых токов
• Добавление аксессуаров возможно только слева - нельзя установить элементы справа

Примеры использования

• Вводной автомат в квартирном щите питания с мощными бытовыми приборами (стиральная машина, духовой шкаф)
• Защита двигателя насоса в системе водоснабжения
• Щит управления конвейера на заводе
• Электрооборудование в мастерских с точечной сваркой или компрессорами

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - 25 А рассчитан на максимальную мощность около 6 кВт при 240 В
• Обеспечьте достаточный зазор вокруг устройства для естественного охлаждения - особенно важно при плотной компактной сборке щита
• Используйте этот автомат как вводной, если ваша сеть имеет потенциальные КЗ до 6 кА; для более мощных систем нужен автомат с отключающей способностью
• При необходимости добавления аксессуара (например, блока сигнализации) выбирайте модели, совместимые именно с левой стороной ВА-103
• Не используйте в условиях частых скачков напряжения выше 240 В - возможны преждевременные отказы
