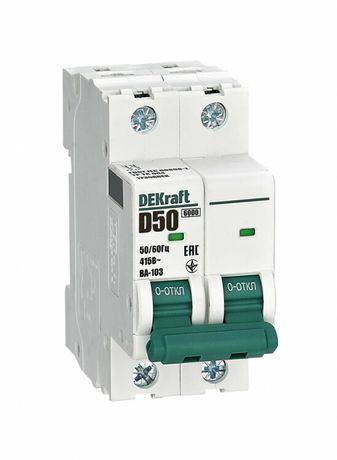

Автоматический выключатель ВА-103 2P 50А D 6кА новый - 12358DEK APC

Автоматический выключатель ВА-103 от DEKRAFT - двухполюсный устройство на 50 А с характеристикой D и отключающей способностью 6 кА, предназначенное для защиты цепей с высокими пусковыми токами. Подходит для монтажа на DIN-рейку и полностью совместим с системами DEKRAFT и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D обеспечивает устойчивость к кратковременным импульсным токам - идеально для оборудования с высокими пусковыми токами: насосы, компрессоры, двигатели, сварочные аппараты, конвейеры. Может применяться как вводной автомат в распределительных щитах жилых, коммерческих и промышленных объектах.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 2
• Номинальное напряжение: 240 В AC
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - медленное срабатывание при высоких пусковых токах
• Частота: 50/60 Гц
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запыления
• Способ монтажа: на DIN-рейку типа TS35

Совместимость и монтаж

Выключатель ВА-103 легко устанавливается на стандартную DIN-рейку. Его габариты соответствуют требованиям для монтажа в шкафах DEKRAFT и Systeme Electric - физически совместим с их корпусами и крышками. Возможна установка дополнительных аксессуаров (например, блокировок, сигнализационных контактов) только с левой стороны устройства. Для правильного монтажа учтите глубину 78,5 мм - необходимо свободное пространство за рейкой.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных сетей переменного тока. Напряжение изоляции 500 В обеспечивает надёжную изоляцию между контактами и корпусом даже при кратковременных скачках напряжения. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначено для использования во влажных или пыльных условиях без дополнительной защиты в корпусе.

Преимущества

• Пяти точечная монолитная заклёпочная сборка корпуса повышает механическую прочность и долговечность при вибрациях и ударах.
• Индикатор состояния контактов через окошко работает независимо от положения рукоятки - сразу видно, включен ли автомат или он отключился.
• Боковые каналы охлаждения снижают нагрев при длительной нагрузке до 50 А - увеличивает срок службы и стабильность работы при повышенных температурах окружающей среды.
• Поддержка дополнительных аксессуаров слева даёт гибкость при проектировании щита.

Ограничения применения

• Не применяется в открытых помещениях или местах с высокой влажностью - степень защиты IP20 не предохраняет от попадания воды или пыли.
• Не рекомендован для защиты чувствительной электроники - характеристика D допускает значительные перегрузки перед отключением.
• Не подходит для постоянной работы при токе выше 50 А - возможен выход из строя или ложное срабатывание.
• Дополнительные аксессуары можно устанавливать только слева - нельзя комбинировать с элементами справа.

Примеры использования

• Вводной автомат в щите многоквартирного дома или офисного здания.
• Защита группы мощных двигателей на производстве - насосы, воздушные компрессоры.
• Щит питания конвейерной линии с частичными пусками и высокими пусковыми токами.
• Распределительный автомат для электрообогревателей или печей с термореле.

Практические советы

• Выбирая ВА-103, проверьте соответствие посадочных размеров вашего шкафа - особенно глубину 78,5 мм и ширину 2 модуля.
• Если планируете использовать аксессуары - заранее определитесь с их типом и расположением, так как они устанавливаются только слева.
• Для условий с высокой температурой (более +40 C) рассмотрите снижение рабочего тока на 10–15%, чтобы продлить срок службы автомата.
• Проверяйте положение рукоятки и индикатора после каждого обслуживания - индикатор точно покажет, был ли автомат отключен аварийно или вручную.
• Этот автомат не требует специального обслуживания - при соблюдении условий эксплуатации служит десятки тысяч операций включения/выключения.
