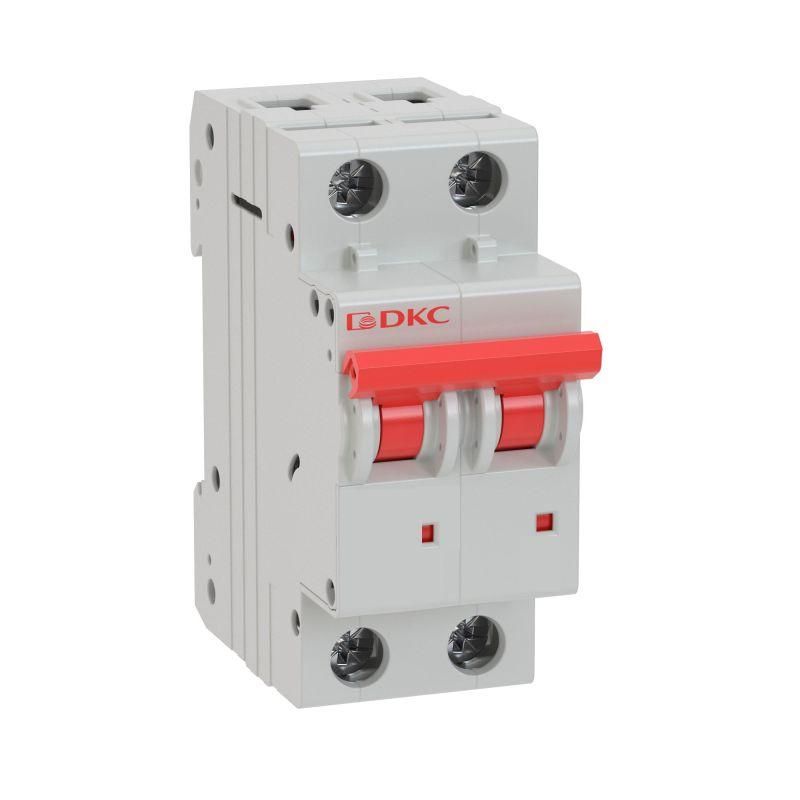

Выключатель автоматический двухполюсный YON MD63-2C16-10 10kA | DKC ДКС

Автоматический выключатель модульный двухполюсный 16А 10кА характеристика C от бренда YON (группа DKC), артикул md63-2c16-10, предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, рассчитано на работу в сетях 230 В переменного тока и подходит для установки в щитах жилых домов, офисов и производственных объектов.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А 10кА характеристика C защищает электрические цепи с нагрузкой до 16 А от повреждений при перегреве (перегрузка) и резком скачке тока (короткое замыкание). Подходит для защиты групповых линий освещения, розеток, бытовых приборов и оборудования с умеренно индуктивной нагрузкой - например, двигателей насосов, компрессоров, систем вентиляции. Применяется в распределительных щитах с напряжением до 400 В переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2 (фаза и ноль)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при аварийном токе до 10 тысяч ампер
• Характеристика срабатывания: C - оптимальна для устройств с пусковыми токами (например, двигатели, люминесцентные светильники); срабатывает при токе 5–10 крат от номинала
• Тип тока: переменный (AC), 50 Гц
• Количество модулей: 2 (занимает два места на DIN-рейке)
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды
• Номинальное напряжение изоляции: 230 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловую нагрузку на провода
• Категория перенапряжения: IV - предназначено для установки на входе электроустановки, где возможны наибольшие переходные процессы
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений, но не для открытого монтажа
• Поперечное сечение подключаемого провода: до 25 мм2
• Глубина монтажа: 75 мм - требует достаточного внутреннего объема шкафа
• С коммутируемым нейтральным проводником: да - отключает одновременно фазу и ноль, что важно для безопасности при ремонте
• Степень загрязнения: 3 - допустимо использование в помещениях с повышенной запыленностью (производственные цеха, гаражи)

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 16А 10кА характеристика C монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 75 мм. Оба полюса (L и N) подключаются через зажимы, рассчитанные на провода сечением до 25 мм2. Максимальный момент затяжки - не более 0,8 Нм. Устройство совместимо с другими элементами серии MCB от YON/DKC: можно дополнительно установить независимый расцепитель или вспомогательные контакты - они продаются отдельно и крепятся на боковой поверхности автомата.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надежную защиту как самого устройства, так и всей электропроводки. Коммутирование нулевого проводника повышает безопасность при обслуживании - полностью отключается цепь, исключая опасность наличия потенциала на ноле.

Преимущества

• Двухполюсное исполнение гарантирует полное отключение фазы и нуля - важное преимущество для безопасности
• Характеристика “C” идеально подходит для типичных бытовых и промышленных нагрузок с пусковыми токами
• Высокая отключающая способность (10 кА) позволяет использовать устройство даже в местах с высокой вероятностью КЗ - например, рядом с трансформаторными подстанциями
• Поддержка внешних модулей (расцепители, контакты) позволяет легко адаптировать автомат под задачи автоматизации
• Широкий диапазон рабочих температур делает его пригодным для установки в неотапливаемых помещениях

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - в жарких условиях возможны ложные срабатывания
• Защита IP20 не допускает установку во влажных или пыльных местах без корпуса - нельзя монтировать на улице или в сырых подвалах без дополнительной защиты
• Не рекомендуется для защиты мощных электродвигателей с очень высокими пусковыми токами (более 10×Iн) - лучше выбрать характеристику D
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц

Примеры использования

• Щитовая квартиры - защита группы розеток на кухне и в ванной
• Производственный участок - питание маломощного станка с асинхронным двигателем
• Гараж или мастерская - защита освещения и розеток для инструментов
• Общественные здания - группа освещения в коридоре или туалете

Практические советы

• Выбирая этот автомат, проверьте, чтобы сечение кабеля в вашей цепи не превышало 25 мм2 - иначе контакт будет греться
• При монтаже в плотно упакованном щите учтите глубину 75 мм - недостаток места может помешать закрыванию крышки
• Если нужна удалённая сигнализация или управление - используйте совместимые вспомогательные контакты (заказываются отдельно)
• Для цепей с высокими пусковыми токами (например, стартеры, компрессоры) убедитесь, что пиковый ток не превышает 10×16 = 160 А; если выше - выбирайте характеристику D
• Из-за коммутируемого нуля этот автомат удобнее для работ по ремонту - после отключения нет напряжения ни на фазе, ни на ноле
