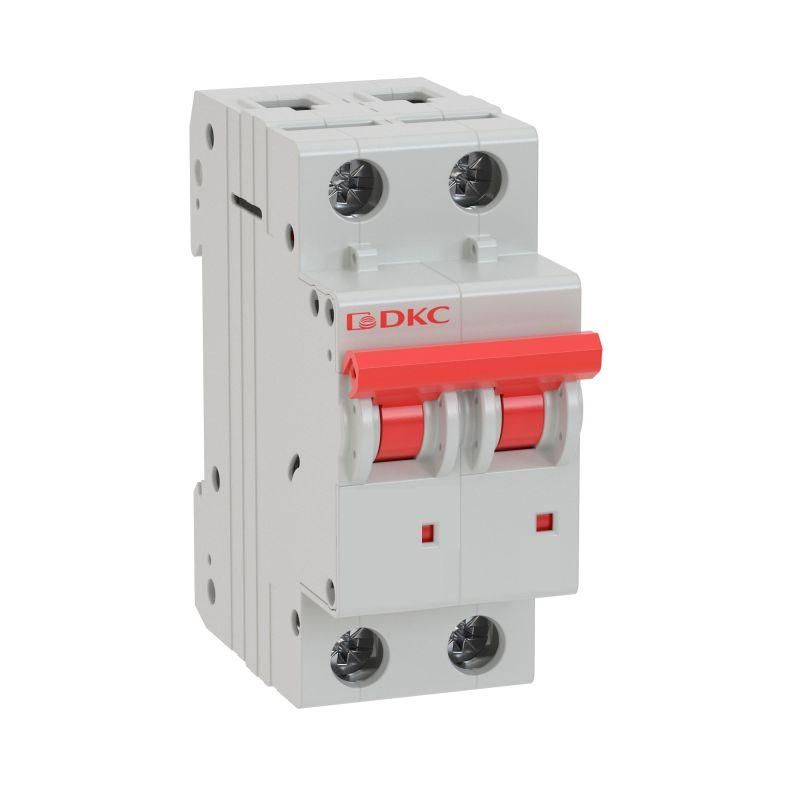

Выключатель автоматический MD63 YON 2п C 25А 10кА YON (группа DKC) MD63-2C25-10

Автоматический выключатель модульный двухполюсный 25А 10кА характеристика C от бренда YON (группа DKC), артикул md63-2c25-10 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 25А 10кА характеристика C защищает однофазные сети переменного тока с напряжением до 230 В и частотой 50 Гц. Он обеспечивает безопасную работу бытовых и промышленных потребителей: розеточных групп, освещения, нагревательных приборов, маломощных двигателей и оборудования с умеренным пусковым током. Устройство позволяет вручную включать и отключать цепь, что удобно при обслуживании или аварийной ситуации.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика расцепления: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пуском (например, светильники, насосы, компьютеры).
• Номинальное напряжение: 230 В AC - рассчитан на стандартную сетевую мощность в России и странах СНГ.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Количество полюсов: 2 - одновременно размыкает фазу и ноль, повышает безопасность при ремонте.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита.
• Сечение провода: до 25 мм2 - совместим с медными проводниками этого сечения.
• Ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке.
• Глубина монтажа: 75 мм - требуется свободное пространство в щите для правильной установки.
• Рабочая температура: от –60C до +40C - работает в широком диапазоне, но рекомендовано применение в помещениях с контролируемым микроклиматом.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловые и механические воздействия на проводку.
• Категория перенапряжения: IV - предназначено для установки на входе электроустановки, где возможны скачки напряжения.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 25А 10кА характеристика C монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его защёлками сверху и снизу. Обязательно соблюдать посадочные размеры: глубина 75 мм, ширина 36 мм. Присоединение проводов выполняется зажимами на входе/выходе - допустимо сечение до 25 мм2. Максимальный момент затяжки не указан - следует использовать обычный отвертку без усилия, чтобы не повредить контактную группу. Выключатель имеет вывод для нулевого проводника - можно подключать как TN-C-S, так и TT системы заземления.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Сертифицирован для работы в условиях степени загрязнения 3 - то есть в помещениях с умеренной запылённостью и влажностью. Класс перенапряжения IV гарантирует надёжную работу даже при внешних скачках напряжения. Отключение происходит без образования открытой дуги благодаря внутренней камере гашения.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нуля - минимизирует риск поражения током при обслуживании.
• Характеристика «C» идеально сочетается с типичными бытовыми и офисными нагрузками - меньше ложных срабатываний при включении холодильников, насосов, люминесцентных ламп.
• Поддерживает возможность доработки: можно дополнительно установить независимый расцепитель или вспомогательные контакты (заказываются отдельно).
• Высокая отключающая способность (10 кА) делает его подходящим для мест с высокой вероятностью КЗ - например, в старых домах или на участках с длинными кабельными линиями.

Ограничения применения

• Не предназначен для трёхфазных систем - используется исключительно в однофазных цепях.
• Степень защиты IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице, в сырых помещениях без корпуса.
• Характеристика «C» не подходит для нагрузок с очень высокими пусковыми токами (например, крупные двигатели, сварочные аппараты) - для них нужна характеристика D.
• Рабочая температура ниже –60C не предусмотрена - при экстремальных холодах требуется дополнительный обогрев щита.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовая защита для кухонного оборудования: духовой шкаф, плита, кофе-машина.
• Автоматизация освещения в торговых залах и складских помещениях.
• Защита насосов для водоснабжения в частных домах.
• Вводной автомат в этажных щитах многоквартирных домов (при условии согласования с проектом).

Практические советы

• Выбирая этот автомат, проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2, иначе контакт будет греться.
• Если вам нужна удалённая сигнализация или управление - закажите отдельно вспомогательные контакты и установите их после основного устройства.
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы механизма расцепления.
• При сборке щита оставляйте место для будущего расширения - возможно, понадобится добавить ещё один автомат или модуль.
• Этот автомат - часть серии MCB от YON/DKC. Все устройства этой серии имеют единый дизайн и совместимы по креплению и функциям - легко заменить или дополнить.
