Выключатель автоматический двухполюсный 50A B 6kA City9 | C9F16250 |Systeme Electric APC

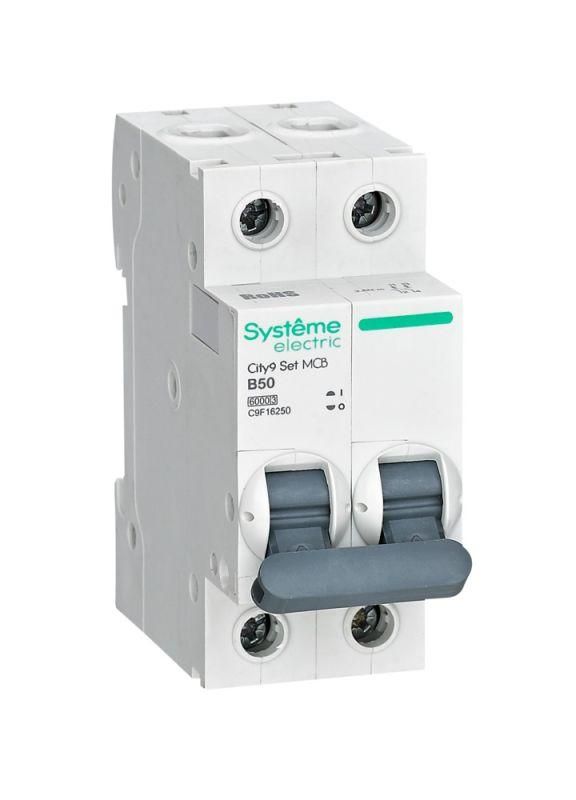

Автоматический выключатель City9 SET c9f16250 - двухполюсный (1P+N) прибор на 50 А, предназначенный для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, обеспечивает надежную работу в сетях до 230 В.

Назначение и область применения

City9 SET c9f16250 используется для защиты одиночных мощных потребителей: электроплит, бойлеров, кондиционеров, насосов и других устройств, требующих высокий номинальный ток. Выключатель применяется в жилых домах, офисах, производственных помещениях и объектах с однофазным питанием. Благодаря наличию коммутируемого нейтрального проводника (1P+N), он полностью отключает фазу и ноль - повышает безопасность при обслуживании и ремонте.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 2 (1P+N - фаза + нейтраль)
• Номинальное напряжение: 220 В AC
• Номинальное напряжение изоляции: 440 В
• Отключающая способность: 6 кА
• Характеристика срабатывания: B - подходит для нагрузок с умеренным пусковым током (например, освещение, нагреватели)
• Частота: 50/60 Гц
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 45 мм
• Поперечное сечение провода: 1–25 мм2 (медные жилы)
• Степень защиты IP20 - защита от прикосновений пальцами, но не от пыли и воды
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

City9 SET c9f16250 устанавливается на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет легко разместить его в типовых щитках. Для подключения используйте медные провода сечением от 1 до 25 мм2. Обязательно соблюдайте момент затяжки 2,5 Нм - недостаточное усилие вызывает перегрев, избыточное - повреждает клеммы. Клеммы защищены от случайного доступа к токоведущим частям - можно работать с проводами даже при включенном автомата (при условии соблюдения правил безопасности).

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898-1 и нормативам RoHS 2.0 - не содержит опасных веществ. Механизм мгновенной коммутации снижает риск возгорания при аварийных режимах. Корпус выполнен из ударопрочного термостойкого пластика с шестью металлическими заклёпками - увеличивает механическую прочность и долговечность. IP20 допускает использование только внутри помещений, где нет контакта с водой и пылью.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, минимизирует повреждение оборудования
• Безопасные клеммы - предотвращают контакт с токоведущими элементами при подключении
• Монолитная лицевая панель - исключает деформацию корпуса при внешнем воздействии
• Коммутируемый нейтральный проводник - полное отключение цепи, безопаснее для ремонтных работ
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

City9 SET c9f16250 не предназначен для работы в условиях повышенной влажности, запыленности или на улице - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется использовать в цепях с высоким пусковым током (например, крупные двигатели) - характеристика B может давать ложные срабатывания. Также не подходит для трехфазных систем - требуется трёх- или четырёхполюсный аналог. Температурный диапазон эксплуатации не указан - следует избегать экстремальных значений ниже -25C и выше +55C.

Примеры использования

• Защита электроплиты мощностью до 11,5 кВт в квартире
• Отключение бойлера на 10 кВт в частном доме
• Щитовая защита кондиционера 3,5 кВт
• Распределительный щит на этаже многоквартирного дома
• Линия питания насоса для системы отопления

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - 25 мм2 максимум; более толстые провода не войдут в клеммы
• Используйте отвертку с регулируемым моментом или просто плотно затяните, пока не почувствуется сопротивление - не переусердствуйте
• Не устанавливайте рядом с источниками тепла - температура вокруг автомата должна оставаться в пределах комнатной
• При замене старого автомата убедитесь, что новый также имеет 1P+N - это важно для совпадения схемы подключения
• Для удобства монтажа выбирайте щиты с достаточным свободным местом - глубина 45 мм требует минимум 50 мм внутреннего пространства
