Автоматический выключатель BKN-b 1P+N B32A | 061206138B Lsis

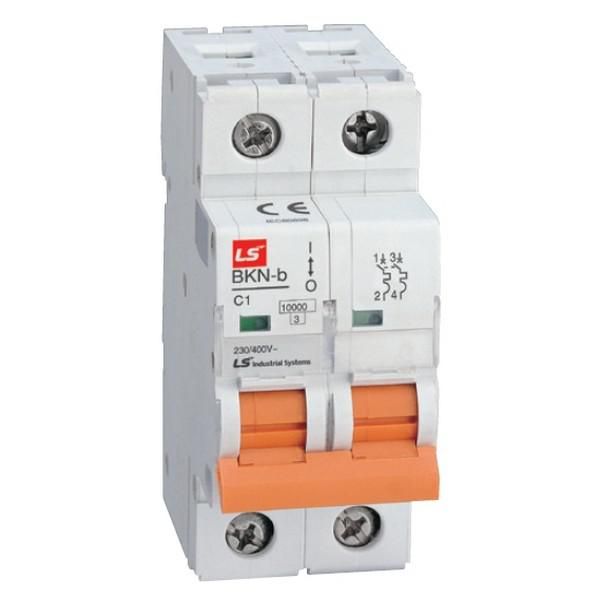

Автоматический выключатель BKN-b 1P+N B32A 10кА - двухполюсный устройство в литом корпусе от LS Electric, предназначенное для защиты бытовых и промышленных сетей 220 В от перегрузок и коротких замыканий. Устройство легко монтируется на DIN-рейку и обеспечивает надёжное отключение при аварийных ситуациях.

Назначение и область применения

Автоматический выключатель BKN-b 1P+N B32A 10кА защищает одиночные электрические цепи переменного тока напряжением до 400 В и частотой 50 Гц. Он используется там, где требуется контроль нагрузки и безопасное отключение при скачках тока - например, в щитовых квартирах, офисах, на производстве для питания оборудования с умеренным пусковым током.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 32 А
• Количество полюсов: 2 (1 фаза + N)
• Номинальная отключающая способность: 10 кА
• Характеристика расцепления: B - чувствителен к умеренным перегрузкам, подходит для освещения и бытовой техники
• Тип расцепителей: электромагнитный (для коротких замыканий) и тепловой (для длительных перегрузок)
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Привод: ручной рычаг включения/выключения
• Исполнение: стационарное - не предназначено для перемещения или частого извлечения

Совместимость и монтаж

Автоматический выключатель BKN-b 1P+N B32A 10кА совместим со всеми стандартными DIN-рейками. Для подключения используйте провода сечением до 16 мм2 (медь). Подключение фазы и нуля выполняется на верхние зажимы - соблюдайте полярность. Монтаж возможен в любых условиях, кроме мест с постоянным воздействием воды или химически активных сред.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60898-1 для автоматических выключателей бытового и аналогичного назначения. Отключающая способность 10 кА гарантирует безопасную работу даже при серьёзных авариях в сети. Конструкция исключает самопроизвольное включение после срабатывания.

Преимущества

• Двухполюсное исполнение (1P+N) обеспечивает полное отключение как фазы, так и нулевого провода - повышает безопасность при обслуживании
• Характеристика “B” оптимальна для цепей с малым пусковым током - меньше ложных срабатываний при запуске светильников или зарядных устройств
• Литой корпус обеспечивает прочность и долговечность даже при механическом воздействии
• Поддерживает установку дополнительных модулей: независимые расцепители и вспомогательные контакты можно подключить позже по потребности

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• Не рекомендован для защиты мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - для них нужна характеристика C или D
• Запрещён монтаж в помещениях с температурой ниже -5 C или выше +40 C без дополнительного теплообмена
• Не является устройством УЗО - не защищает от утечек тока на землю; при необходимости требуется установка отдельного УЗО

Примеры использования

• Защита группы розеток в жилой комнате
• Отключение контура освещения в офисе
• Щитовая на этаже многоквартирного дома
• Питание насосов, компрессоров малой мощности с мягким пуском

Практические советы

• Перед установкой проверьте соответствие сечения провода и номинала автомата - для 32 А минимум 4 мм2 медного провода
• Если планируете использовать удалённое отключение или сигнализацию состояния - закажите отдельно модуль независимого расцепителя или вспомогательных контактов
• Не затягивайте зажимы слишком сильно - это повредит контактную группу и вызовет нагрев
• Проверяйте состояние автомата каждые 6–12 месяцев: пробуйте включить/выключить вручную - механизм должен работать свободно
• Обращайте внимание на маркировку: BKN-b 1P+N B32A 10кА от LS Electric - это один и тот же продукт, что и BKN-b 32A 1P+N 10kA от LSIS - бренды принадлежат одной компании
