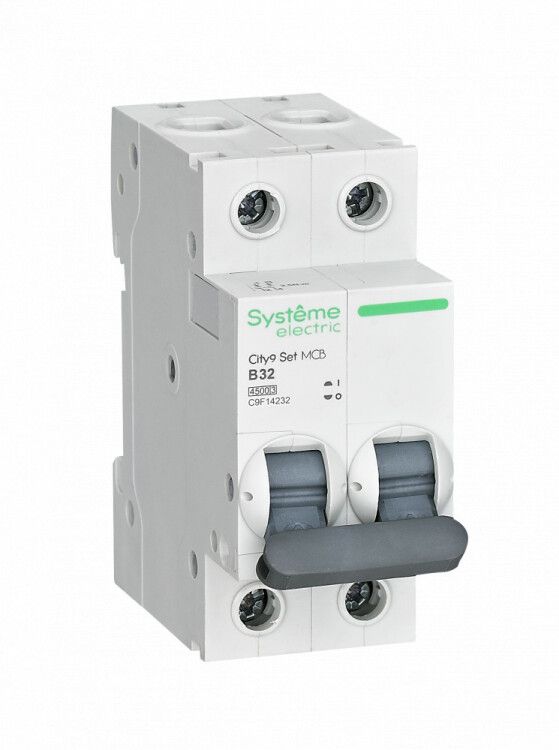

Выключатель автоматический модульный 2п B 32А 4.5кА City9 Set 230В SE C9F14232 APC

Автоматический выключатель модульный двухполюсный 32А B 4.5кА 230В от бренда Systeme Electric (артикул c9f14232) предназначен для защиты бытовых и легкопромышленных электросетей от перегрузок и коротких замыканий. Этот автомат встраивается в распределительный щит на DIN-рейку и обеспечивает надёжную работу в условиях нормальной влажности и температуры.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 32А B 4.5кА 230В защищает цепи с переменным током напряжением до 230 В. Подходит для защиты групповой нагрузки в жилых домах, офисах, малых мастерских - например, розеточных контуров, электрокотлов, кондиционеров, насосов. Номинальный ток 32 А позволяет подключить оборудование суммарной мощностью до 7,4 кВт. Характеристика срабатывания «B» делает его идеальным для нагрузок с умеренным пусковым током - таких как освещение, бытовые приборы, электроинструменты.

Технические характеристики

• Количество полюсов: 2 - одновременно отключаются фаза и ноль
• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для слаботочных и средних нагрузок
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 230 В (рабочее), 440 В (изоляция) - гарантирует безопасность даже при кратковременных скачках
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Поперечное сечение провода: 1–25 мм2 - подходит для медных кабелей от 1 до 25 квадратов
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую нагрузку на проводку
• Ширина: 2 модуля (36 мм) - занимает стандартное место на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Наличие нейтрального проводника: да - автомат разрывает и фазу, и ноль
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

Автоматический выключатель modulnyy dvukhpolyusnyy 32A B 4.5kA 230V (c9f14232) монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное пространство глубиной не менее 45 мм. Клеммы предназначены для зажима однопроволочных и многожильных медных проводов сечением 1–25 мм2. Перед подключением убедитесь, что провод зачищен на 8–10 мм и плотно затянут - не допускается ослабление контакта. Автомат совместим со всеми щитами, поддерживающими серию City9 SET. Монтаж выполняется при отключенном питании. После установки проверьте механическую фиксацию и плавность хода рычага.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60898-1. Конструкция включает механизмы, предотвращающие случайное прикосновение к токоведущим частям. Клеммы спроектированы так, чтобы провод не мог проскользнуть внутрь корпуса. Корпус изготовлен из ударопрочного самозатухающего пластика, устойчивого к нагреву. Шесть металлических заклёпок усиливают прочность конструкции. Отключение происходит благодаря механизму «мгновенной коммутации» - он обеспечивает быстрый разрыв цепи даже при больших токах КЗ.

Преимущества

• Размыкание фазы и нуля одновременно повышает безопасность при обслуживании
• Высокий класс токоограничения (3) снижает риск повреждения кабеля при КЗ
• Удобные клеммы с защитой от некорректного подключения
• Усиленный корпус с металлическими заклёпками увеличивает срок службы
• Совместимость с серией City9 SET - легко заменить аналогичными устройствами

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные компрессоры, сварочные аппараты) - для них нужна характеристика C или D
• Не используется в сетях постоянного тока (DC) - только для переменного тока AC
• Не рекомендован для установки в щитах с ограниченной глубиной - требует минимум 45 мм свободного пространства

Примеры использования

• Защита группы розеток в кухне или гостиной
• Подключение электрического водонагревателя мощностью до 7 кВт
• Обеспечение безопасности кондиционера или теплового насоса
• Щитовая защита для системы отопления с циркуляционным насосом
• Электрощит в небольшом офисе или мастерской с несколькими рабочими местами

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток с расчетной нагрузкой - лучше взять запас 10–15%
• Проверяйте соответствие сечения кабеля и автомата: для 32 А оптимально использовать кабель 4–6 мм2 (медный)
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ
• При замене старого автомата убедитесь, что новый имеет ту же ширину (2 модуля) и тип крепления
• После монтажа протестируйте срабатывание кнопкой «T» (если есть) - это проверяет исправность механизма
