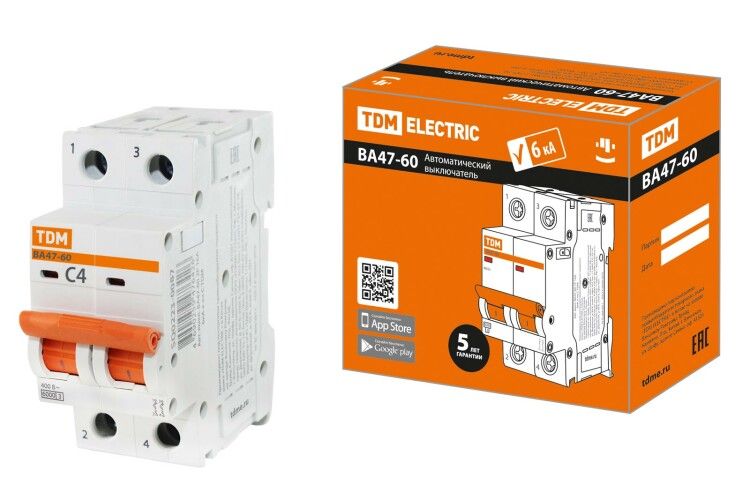

Выключатель автоматический двухполюсный ВА47-60 4А С 6кА | SQ0223-0087 | TDM

Цена
опт с НДС

300

503.49 р.

21.04.2024

От 5 дней

Условия поставки выключателя автоматического двухполюсного ВА47-60 4А С 6кА | SQ0223-0087 TDM ELECTRIC

Купить выключатели автоматические двухполюсные ВА47-60 4А С 6кА | SQ0223-0087 TDM ELECTRIC могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена выключателя автоматического двухполюсного ВА47-60 4А С 6кА | SQ0223-0087 TDM ELECTRIC зависит от общей суммы заказа, на сайте указана оптовая цена.

Характеристики

Степень защиты (IP) ∨ ∧ IP20
Степень защиты (IP) для автоматических выключателей модульных:
- IP20 - Защита от пыли и твердых предметов размером более 12,5 мм, отсутствие защиты от влаги.
- IP21 - Защита от пыли и твердых предметов размером более 12,5 мм, защита от вертикальных капель воды.
- IP2X - Защита от пыли и твердых предметов размером более 12,5 мм, степень защиты от влаги может быть разной.
- IP30 - Защита от пыли и твердых предметов размером более 2,5 мм, отсутствие защиты от влаги.
- IP40 - Защита от пыли и твердых предметов размером более 1 мм, отсутствие защиты от влаги.
Выбор степени защиты зависит от условий эксплуатации выключателя и необходимости обеспечения защиты от пыли или влаги.
Номин. ток ∨ ∧ 4 А
Номинальный ток - это ключевое свойство автоматических выключателей модульных, определяющее максимальный ток, при котором выключатель может безопасно работать без срабатывания. Варианты значений номинального тока:
- 2 А
- 6 А
- 10 А
- 16 А
- 20 А
- 25 А
- 32 А
- 40 А
- 50 А
- 63 А
Выбор значения номинального тока должен быть основан на характеристиках электрической сети и требуемой защите для оборудования.
Номин. напряжение ∨ ∧ 230..400 В
Номинальное напряжение - это свойство, характеризующее рабочее напряжение автоматических выключателей модульных. Оно указывает на напряжение, при котором выключатель предназначен для безопасной работы и корректного отключения при возникновении аварийных ситуаций. Значения этого свойства могут варьироваться:
- 230 В
- 220...230 В
- 220 В
- 230...400 В
- 380...400 В
- 400 В
- 400.000...400 В
- 415 В
- 440 В
- 690.000...690 В
Выбор номинального напряжения зависит от характеристик электрической сети и потребностей оборудования, к которому подключается автоматический выключатель.
Частота ∨ ∧ 50 Гц
Свойство: Частота

Данное свойство описывает рабочую частоту автоматических выключателей модульных. Возможные значения:
- 50 Гц - выключатель работает на частоте 50 Гц, что является стандартной для большинства стран.
- 50...60 Гц - выключатель поддерживает диапазон частот от 50 до 60 Гц, что обеспечивает совместимость с различными электрическими сетями.
Выбор оптимального значения зависит от требований к электрической сети и предпочтений пользователя.
Тип напряжения ∨ ∧ AC (перемен.)
Тип напряжения является важным свойством модульных автоматических выключателей, определяющим вид электрического напряжения, с которым может работать устройство. Доступны следующие типы напряжения:
- AC (переменное) - автоматический выключатель предназначен для работы с переменным напряжением.
- AC/DC (переменное/постоянное) - универсальный автоматический выключатель, подходящий для работы как с переменным, так и с постоянным напряжением.
- DC (постоянное) - автоматический выключатель предназначен для работы с постоянным напряжением.
Выбор типа напряжения зависит от характеристик электроустановки и потребностей в обеспечении защиты от перегрузок и коротких замыканий.
Характеристика срабатывания (кривая тока) ∨ ∧ C
Характеристика срабатывания (кривая тока) – это свойство, отражающее время срабатывания автоматического выключателя модульного типа в зависимости от тока короткого замыкания. Различные кривые тока обозначены следующими символами:
- C: стандартная кривая, предназначена для общих применений. Обеспечивает защиту проводов и кабелей.
- B: кривая с повышенной чувствительностью, используется для защиты чувствительных нагрузок и электронных устройств.
- D: кривая с большим временем срабатывания, применяется для защиты мощных нагрузок с высоким пусковым током.
- K: кривая для защиты трансформаторов, реакторов и моторов с повышенной степенью защиты от коротких замыканий.
- Z: кривая с очень высокой чувствительностью, применяется для защиты электронных устройств с низким пусковым током.
- L: кривая с ограничением тока, используется для защиты устройств, требующих ограничения тока при коротких замыканиях.
- MA: кривая с магнитной защитой, предназначена для защиты двигателей с большими пусковыми токами.
- S: кривая с селективной защитой, обеспечивает временное срабатывание для селективного отключения нагрузок.
- KM: комбинированная кривая, сочетающая свойства кривых K и MA для повышенной защиты.
- F: кривая с быстрым срабатыванием, используется для защиты полупроводниковых устройств и приборов.
Выбор кривой тока зависит от типа нагрузки и требований к защите электроустановки.
Глубина установочная (встраив.) ∨ ∧ 75 мм
Глубина установочная (встраиваемая) - это свойство, определяющее размер автоматического выключателя модульного в глубину при встраивании его в электрощитовое оборудование. Оно представлено различными значениями, указанными ниже:
- 44 мм
- 44.5 мм
- 47 мм
- 50 мм
- 69 мм
- 71 мм
- 71.5 мм
- 73 мм
- 75 мм
- 82.5 мм
Выбор определенного значения глубины установочной (встраиваемой) зависит от требований к конкретному проекту и размеров электрощитового оборудования.
Модульная ширина (общ. кол-во модульных расстояний) ∨ ∧ 2
Модульная ширина (общее количество модульных расстояний) - это свойство, характеризующее размер автоматических выключателей модульных по количеству модульных расстояний, которое они занимают на DIN-рейке.

Доступные значения модульной ширины:
- 1
- 1.5
- 2
- 3
- 4
- 4.5
- 6
- 18
- 36
- 72
Выбор подходящей модульной ширины зависит от требований к размерам оборудования и монтажных возможностей.
Общ. количество полюсов ∨ ∧ 2
Общее количество полюсов в автоматических выключателях модульных:
- 1 - однополюсной выключатель, используется для защиты одной фазы
- 2 - двухполюсной выключатель, применяется для защиты однофазных цепей с нулевым проводником
- 3 - трехполюсной выключатель, подходит для защиты трехфазных цепей без нейтрали
- 4 - четырехполюсной выключатель, используется для защиты трехфазных цепей с нейтралью
Выбор количества полюсов зависит от типа электрической сети и необходимой степени защиты.
Класс токоограничения ∨ ∧ 3
Класс токоограничения - это свойство автоматических выключателей модульных, указывающее на максимальный ток, при котором выключатель срабатывает и обеспечивает защиту электрической цепи от перегрузки и короткого замыкания.
- 3 - класс токоограничения к3 А
- 4 - класс токоограничения к4 А
- 6 - класс токоограничения к6 А
- 10 - класс токоограничения 10 кА
- 16 - класс токоограничения 16 кА
- 20 - класс токоограничения 20 кА
- 25 - класс токоограничения 25 кА
- 32 - класс токоограничения 32 кА
- 40 - класс токоограничения 40 кА
- 50 - класс токоограничения 50 кА
Степень загрязнения ∨ ∧ 3
Степень загрязнения — свойство, относящееся к автоматическим выключателям модульных, характеризующее уровень воздействия загрязняющих веществ на работу устройства. Различные степени загрязнения влияют на надежность и безопасность работы выключателя. Значения свойства разделены знаком "|":
- 1 — низкая степень загрязнения, минимальное воздействие на работу устройства;
- 2 — средняя степень загрязнения, умеренное воздействие на работу устройства;
- 3 — высокая степень загрязнения, значительное воздействие на работу устройства, может требовать дополнительных мер по очистке и обслуживанию;
- 4 — крайне высокая степень загрязнения, возможны сбои в работе и повышенный риск неисправности, требует специальных мер по защите и регулярного обслуживания.
При выборе автоматического выключателя модульного учитывайте степень загрязнения среды, в которой будет установлено устройство, для обеспечения надежности и безопасности работы.
Рабочая температура окружающей среды ∨ ∧ -40..50 °C
Рабочая температура окружающей среды - это диапазон температур, в котором автоматические выключатели модульные могут работать без снижения своих характеристик.
- -25...55 °C: Этот диапазон температур означает, что выключатели могут использоваться в условиях умеренного климата.
- -25...60 °C: Этот диапазон температур позволяет использовать выключатели в условиях высоких температур, что делает их подходящими для использования в жарких климатах.
- -40...50 °C: Этот диапазон температур подходит для использования в холодных климатических условиях, когда температура может опускаться ниже нуля.
- -25...50 °C: Этот диапазон температур также подходит для использования в умеренных климатических условиях, но не допускает эксплуатацию при более высоких температурах.
- -25...70 °C: Этот диапазон температур позволяет использовать выключатели в очень жарких условиях, когда температура может достигать высоких значений.
- -60...40 °C: Этот диапазон температур указывает на то, что выключатели могут использоваться в очень холодных условиях, когда температура может опускаться значительно ниже нуля.
- -10...50 °C: Этот диапазон температур указывает на то, что выключатели могут использоваться в условиях среднего климата.
- -25 °C: Это минимальная рабочая температура окружающей среды для этих выключателей.
- -10 °C: Это также минимальная рабочая температура окружающей среды для этих выключателей, но с более узким диапазоном.
- -30...60 °C: Этот диапазон температур позволяет использовать выключатели в условиях среднего и высокого климата, включая жаркие и холодные периоды.
Поперечн. сечение подключ. однопроволочного (жесткого) провода ∨ ∧ 25 мм²
Поперечное сечение подключаемого однопроволочного (жесткого) провода:
- 0.75...35 мм²: возможность подключения провода с поперечным сечением от 0.75 мм² до 35 мм²;
- 0.75...25 мм²: возможность подключения провода с поперечным сечением от 0.75 мм² до 25 мм²;
- 0...50 мм²: возможность подключения провода с поперечным сечением до 50 мм²;
- 1...25 мм²: возможность подключения провода с поперечным сечением от 1 мм² до 25 мм²;
- 25 мм²: возможность подключения провода с поперечным сечением 25 мм²;
- 1.5...35 мм²: возможность подключения провода с поперечным сечением от 1.5 мм² до 35 мм²;
- 0...25 мм²: возможность подключения провода с поперечным сечением до 25 мм²;
- 1...35 мм²: возможность подключения провода с поперечным сечением от 1 мм² до 35 мм²;
- 35 мм²: возможность подключения провода с поперечным сечением 35 мм²;
- 1.5...50 мм²: возможность подключения провода с поперечным сечением от 1.5 мм² до 50 мм².
Значения свойства указывают на диапазон поперечного сечения подключаемого однопроволочного (жесткого) провода. Например, значение "0.75...35 мм²" означает, что автоматический выключатель модульный позволяет подключать провод с поперечным сечением от 0.75 мм² до 35 мм² включительно. Если значение содержит плюсы и минусы, то это указывает на возможность подключения проводов с поперечным сечением, меньшим или большим чем указанное значение. Например, значение "1.5...35 мм²" означает, что провода с поперечным сечением 1.5 мм², 2 мм², 3 мм², и так далее, до 35 мм² могут быть подключены.
Количество защищенных полюсов ∨ ∧ 2
Количество защищенных полюсов - это свойство, характеризующее автоматические выключатели модульные. Оно указывает на количество полюсов, которые могут быть защищены от короткого замыкания и перегрузок.
- 1 - выключатель предоставляет защиту для одного полюса;
- 2 - выключатель защищает два полюса, что обеспечивает более надежную защиту;
- 3 - трехполюсной выключатель обеспечивает защиту для трех полюсов, подходит для трехфазных систем;
- 4 - четырехполюсный выключатель защищает все четыре полюса, обеспечивая максимальную защиту для четырехфазных систем.
Выбор количества защищенных полюсов зависит от типа электрической системы и требований безопасности.
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В ∨ ∧ 6 кА
Номинальная отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
- 10 кА - обеспечивает защиту от большинства коротких замыканий;
- 6 кА - обеспечивает базовую защиту от коротких замыканий;
- 4.5 кА - обеспечивает минимальную защиту от коротких замыканий;
- 15 кА - обеспечивает повышенную защиту от коротких замыканий;
- 25 кА - обеспечивает высокую защиту от коротких замыканий;
- 6000 кА - обеспечивает очень высокую защиту от коротких замыканий;
- 10000 кА - обеспечивает экстремальную защиту от коротких замыканий;
- 40 кА - обеспечивает максимальную защиту от коротких замыканий;
- 16 кА - обеспечивает повышенную защиту от коротких замыканий;
- 5 кА - обеспечивает минимальную защиту от коротких замыканий.
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В ∨ ∧ 6 кА
Номинальная отключающая способность при коротком замыкании Icu IEC 60898 при 400 В:
- 10 кА: высокая отключающая способность, подходит для большинства коммерческих и промышленных приложений;
- 6 кА: обычная отключающая способность, достаточна для большинства жилых зданий и небольших коммерческих помещений;
- 15 кА: очень высокая отключающая способность, рекомендуется для крупных промышленных установок;
- 25 кА: экстремально высокая отключающая способность, идеальна для использования в крупных промышленных системах, где высокие токи короткого замыкания могут возникать регулярно;
- 3.5 кА: низкая отключающая способность, рекомендуется для небольших жилых зданий и помещений;
- 4.5 кА: обычная отключающая способность, достаточна для жилых зданий и небольших коммерческих помещений;
- 5.8 кА: обычная отключающая способность, подходит для большинства жилых зданий и небольших коммерческих помещений;
- 2.6 кА: низкая отключающая способность, рекомендуется для использования в небольших жилых зданиях и помещениях;
- 6000 кА: очень высокая отключающая способность, подходит для крупных промышленных установок;
- 10000 кА: экстремально высокая отключающая способность, идеальна для использования в крупных промышленных системах, где высокие токи короткого замыкания могут возникать регулярно.
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В ∨ ∧ 6 кА
Номинальная отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
- 50 кА - высокая отключающая способность, подходит для промышленных объектов и электростанций;
- 10 кА - средняя отключающая способность, подходит для большинства жилых зданий и коммерческих помещений;
- 4.5 кА - низкая отключающая способность, подходит для небольших нагрузок;
- 6 кА - низкая отключающая способность, подходит для использования в небольших коммерческих зданиях;
- 25 кА - высокая отключающая способность, подходит для промышленных объектов и электростанций;
- 20 кА - высокая отключающая способность, подходит для промышленных объектов и электростанций;
- 30 кА - высокая отключающая способность, подходит для промышленных объектов и электростанций;
- 100 кА - очень высокая отключающая способность, подходит для крупных промышленных объектов и электростанций;
- 36 кА - очень высокая отключающая способность, подходит для крупных промышленных объектов и электростанций;
- 15 кА - средняя отключающая способность, подходит для большинства жилых зданий и коммерческих помещений.
Номинальная отключающая способность Icu при коротком замыкании является важным показателем для модульных автоматических выключателей. Она определяет максимальный ток короткого замыкания, который может быть обработан устройством без его повреждения. В зависимости от номинальной отключающей способности, модульные автоматические выключатели могут быть использованы в различных условиях и для различных нагрузок. При выборе модульного автоматического выключателя необходимо учитывать номинальную отключающую способность, чтобы обеспечить безопасность работы электрооборудования.
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В ∨ ∧ 6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В:
- Для автоматических выключателей модульных значения номинальной отключающей способности при коротком замыкании Icu IEC 60947-2 при 400 В могут быть следующими: 50 кА, 10 кА, 25 кА, 15 кА, 3.5 кА, 2.6 кА, 4.5 кА, 5.8 кА, 6 кА, 36 кА.
- Значения отключающей способности указывают на максимальный ток короткого замыкания, который может быть обработан без повреждения автоматического выключателя.
- Чем выше значение отключающей способности, тем более надежным и безопасным считается автоматический выключатель.
- Однако, выбор определенного значения отключающей способности зависит от конкретных условий эксплуатации и требований к электрическим системам.
