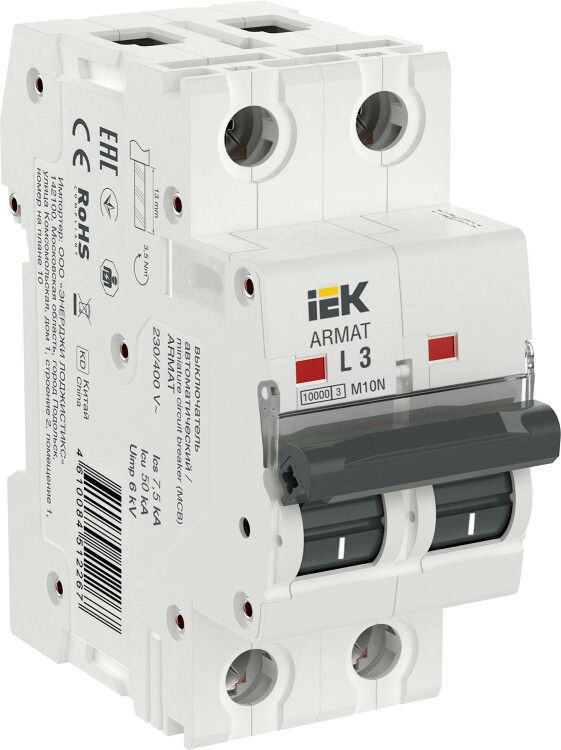

Выключатель автоматический двухполюсный M10N 2P L 3А 10кА ARMAT | AR-M10N-2-L003 IEK

Автоматический выключатель двухполюсный модульный M10N L 3А 10кА от IEK предназначен для защиты бытовых и промышленных электрических цепей от перегрузок и коротких замыканий. Этот выключатель - часть серийной линейки ARMAT, отличается надёжным механическим исполнением и совместим с стандартными DIN-рейками. Артикул ar-m10n-2-l003 соответствует модели с номиналом 3 А и характеристикой L.

Назначение и область применения

Автоматический выключатель двухполюсный модульный M10N L 3А 10кА защищает одновременно фазный и нулевой проводники в однофазных сетях. Подходит для установки в щитках жилых домов, офисов, производственных помещений и на объектах энергетической инфраструктуры. Особенно эффективен там, где требуется точная защита чувствительного оборудования - например, в системах управления, освещении, маломощных станках и конвейерах.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В переменного тока (AC) - рабочее напряжение сети
• Номинальное напряжение изоляции: 500 В - предельное напряжение, которое обеспечивает безопасную изоляцию между контактами
• Количество полюсов: 2 - отключаются одновременно фаза и ноль
• Номинальная отключающая способность: 7,5 кА - максимальный ток КЗ, который выключатель может безопасно прервать
• Характеристика срабатывания: L - медленное срабатывание при кратковременных перегрузках, идеально для устройств с высокими пусковыми токами (например, насосы, компрессоры)
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Ширина: 2 модуля (18 мм) - занимает два места на DIN-рейке
• Сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые провода указанного диапазона
• Рабочая температура: –5…+40 C - допустимый диапазон для установки внутри помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• С коммутируемым нейтральным проводником: да - ноль также отключается при аварии, повышает безопасность

Совместимость и монтаж

Выключатель легко устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - достаточно затянуть провод до упора, не перетягивать. Устройство совместимо со всеми щитками, рассчитанными на оборудование серии ARMAT. Дополнительно можно установить сигнализатор положения контакта или дополнительные контакты (по запросу), так как предусмотрена возможность комплектации.

Безопасность и стандарты

Автоматический выключатель M10N L 3А 10кА соответствует требованиям стандарта IEC 60947-2. Конструкция включает усиленную дугогасительную камеру, которая снижает риск возгорания при отключении больших токов. Независимый механизм расцепления гарантирует срабатывание даже при частичном выходе из строя одного элемента. Все материалы корпуса - самозатухающие, что исключает распространение пламени.

Преимущества

• Усиленный корпус из термостойкого пластика - устойчив к механическим воздействиям и перегреву
• Функция отключения нейтрали - повышает уровень безопасности при обслуживании
• Характеристика L - минимизирует ложные срабатывания при запуске двигателей и других устройств с импульсными токами
• Поддержка широкого диапазона сечений проводов - позволяет использовать как тонкий кабель, так и мощный многожильный
• Готовность к дополнительному оснащению - удобно для комплексной модернизации щита

Ограничения применения

• Не предназначен для установки вне помещения - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током (DC) - работает только с переменным током 50 Гц
• При температуре ниже –5 C возможны задержки срабатывания; выше +40 C - снижается долговечность
• Не используется в качестве главного рубильника - только для защиты ответвлённых линий

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита кондиционера или теплового насоса
• Линия питания малогабаритного станка с пусковым током
• Осветительные цепи в производственном цеху
• Распределительный щит на объекте с высокими требованиями к надёжности (энергообъекты, логистика)

Практические советы

• Выбирая этот выключатель, проверьте, чтобы сечение вашего кабеля попадало в диапазон 1–25 мм2 - меньшие или большие провода требуют адаптеров или другого автомата
• При монтаже в плотно укомплектованном щите учтите, что M10N занимает 2 модуля - заранее спланируйте место
• Если в вашей цепи есть частые пуски (например, насосы), характеристика L здесь оптимальна - она не будет “выбивать” при нормальных режимах работы
• Для сервисного обслуживания используйте только отвертки с изолированными ручками - хотя ноль отключается, потенциал на входе остаётся
• При замене старого автомата сверьте номиналы: 3 А - это мало, поэтому не заменяйте его на 6 А без пересчёта нагрузки
