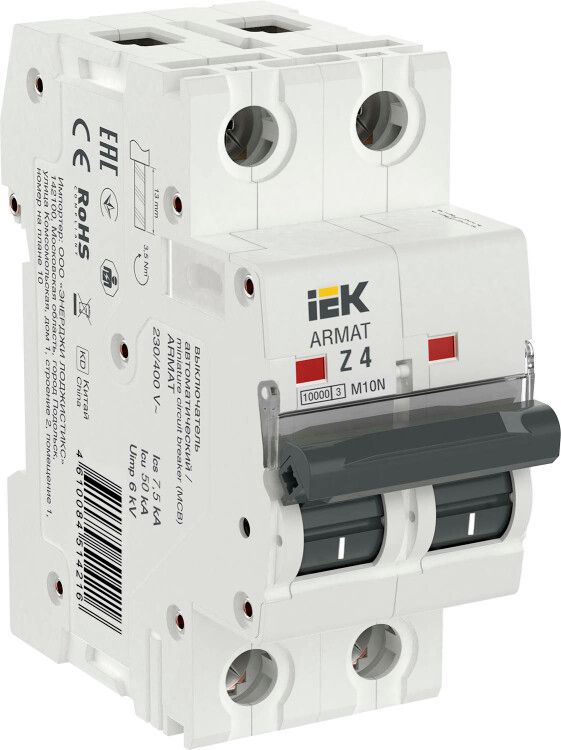

Выключатель автоматический двухполюсный M10N 2P Z 4А 10кА ARMAT | AR-M10N-2-Z004 IEK

Автоматический выключатель двухполюсный модульный M10N Z 4А 10кА от IEK предназначен для защиты бытовых и промышленных электрических цепей с номинальным током до 4 А. Этот выключатель сочетает надёжность серии ARMAT с точной характеристикой срабатывания Z, что делает его особенно подходящим для чувствительных нагрузок, таких как электроника и освещение.

Назначение и область применения

Автоматический выключатель M10N Z 4А используется для защиты групповых и распределительных цепей переменного тока. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов энергетической инфраструктуры. Особенно эффективен там, где требуется защита от перегрузок и коротких замыканий в цепях с высокими пусковыми токами - например, при питании светодиодных светильников, компьютеров, серверов, маломощных насосов и контроллеров.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение сети, соответствует трёхфазным системам 230/400 В
• Количество полюсов: 2 - защищает фазу и нейтраль одновременно
• Характеристика срабатывания: Z - специальная кривая для защиты чувствительной электроники; срабатывает при токах 2–3 кратном от номинала, предотвращая ложные отключения при пуске устройств
• Номинальная отключающая способность: 7,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Напряжение изоляции Ui: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Ширина: 2 модуля (18 мм) - совместим со стандартными DIN-рейками
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода от тонких до мощных
• Рабочая температура: –5…+40 C - подходит для установки внутри закрытых щитов, не для улицы
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• С коммутируемым нейтральным проводником - нейтраль также отключается при срабатывании, повышает безопасность при обслуживании

Совместимость и монтаж

Выключатель M10N Z 4А монтируется на DIN-рейку шириной 35 мм. Установка выполняется стандартно: зажимаются два фиксатора снизу, после чего выключатель плотно садится на рейку. Клеммы позволяют затягивать провода от 1 до 25 мм2 - используйте наконечники для многожильных проводов. Для правильного подключения важно: фаза подключается на входной контакт, нейтраль - на второй полюс, выходные контакты ведут к нагрузке. Выключатель совместим с другими изделиями серии ARMAT, поэтому легко дополняет щиток аналогичными УЗО, реле и другим оборудованием.

Безопасность и стандарты

Автоматический выключатель M10N Z 4А сертифицирован по международному стандарту IEC 60947-2, что подтверждает соответствие требованиям безопасности и надёжности. Конструкция включает усиленную дугогасительную камеру, которая снижает риск возгорания при отключении больших токов. Независимый механизм расцепления обеспечивает гарантированное отключение даже при частичной неисправности. Применение с коммутируемым нейтральным проводником исключает опасность сохранения потенциала на нагрузке при отключении.

Преимущества

• Характеристика Z минимизирует ложные срабатывания при запуске электронных устройств
• Усиленный корпус из самозатухающего пластика устойчив к механическим воздействиям
• Поддержка коммутируемого нейтрали повышает уровень безопасности при ремонте
• Совместимость с серией ARMAT - единый стиль, одинаковые клеммы и монтаж
• Долгий срок службы (15 лет) снижает потребность в заменах

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги
• Не подходит для цепей с постоянным током (DC) - работает только с переменным током 50 Гц
• Не рекомендуется для нагрузок выше 4 А - превышение вызовет преждевременное срабатывание или повреждение
• Требуется установка в закрытый щит с хорошей вентиляцией - при температуре выше +40 C возможны отказы

Примеры использования

• Защита группы розеток в офисе с компьютерами и принтерами
• Щитовая защита осветительных цепей с LED-светильниками
• Распределительный щит на производстве для управления маломощными контроллерами и датчиками
• Вводно-распределительное устройство (ВРУ) в многоэтажном жилом доме

Практические советы

• Выбирая автомат M10N Z 4А, проверьте, чтобы сечение кабеля в цепи не превышало 25 мм2 - иначе невозможно качественное обжатие в клемме
• Для цепей с высокой вероятностью импульсных нагрузок (например, зарядные устройства) именно характеристика Z предпочтительнее B или C
• При сборке щита убедитесь, что нейтральный проводник подключён именно ко второму полюсу - он тоже отключается при аварии
• Не смешивайте автоматы M10N с продукцией других серий без проверки совместимости клемм и габаритов
• При необходимости можно дополнительно оснастить выключатель вспомогательными контактами или расцепителем - функция “возможна дополнительная комплектация” позволяет это сделать
