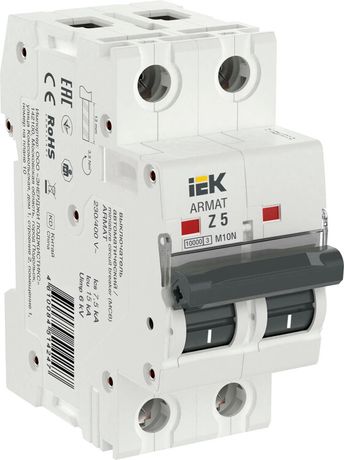

Выключатель автоматический двухполюсный M10N 2P Z 5А 10кА ARMAT | AR-M10N-2-Z005 IEK

Автоматический выключатель двухполюсный модульный M10N Z 5А 10кА от IEK предназначен для защиты бытовых и промышленных электрических цепей с номинальным током до 5 А. Выключатель M10N Z 5А 10кА обеспечивает надёжное отключение при перегрузках и коротких замыканиях, особенно там, где требуется точная защита чувствительного оборудования.

Назначение и область применения

Автоматический выключатель M10N Z 5А 10кА используется для защиты групповых и распределительных цепей с малой мощностью и высокими пусковыми токами. Подходит для установки в щитах жилых домов, офисов, производственных участков и объектов энергетической инфраструктуры. Особенно эффективен при защите электронных устройств, светодиодных светильников, насосов, контроллеров и другого оборудования с высоким импульсным током при запуске.

Технические характеристики

• Номинальный ток: 5 А
• Количество полюсов: 2 (L+N)
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальное напряжение изоляции (Ui): 500 В
• Характеристика срабатывания: Z - узкополосная, подходит для защиты электроники и слаботочных цепей
• Номинальная отключающая способность: 7,5 кА
• Частота: 50 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для наружной установки
• Ширина по модулям: 2 модуля (36 мм)
• Поперечное сечение подключаемого провода: 1–25 мм2
• Рабочий температурный диапазон: от –5 C до +40 C
• Срок службы: 15 лет
• Поддерживает коммутацию нейтрального проводника
• Возможно подключение дополнительных модулей (блокировки, расцепителей, сигнализации)

Совместимость и монтаж

Выключатель M10N Z 5А 10кА совместим со стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительных щитах серии ARMAT и других, соответствующих нормам IEC 60898. Для монтажа используйте клеммы с зажимом на 1–25 мм2 - медные одножильные или многожильные провода с опрессовкой. Нейтральный проводник можно коммутировать - это важно для систем с требованием отключения обоих проводников (например, по ПУЭ). Каждый полюс имеет собственный механический контакт, что повышает надёжность при отключении.

Безопасность и стандарты

Автоматический выключатель M10N Z 5А 10кА сертифицирован по стандарту IEC 60947-2 и соответствует требованиям безопасности для распределительных устройств. Конструкция включает усиленную дугогасительную камеру, обеспечивающую безопасное гашение дуги даже при максимальной отключающей способности. Корпус изготовлен из самозатухающего термопластика, устойчивого к нагреву и механическим воздействиям.

Преимущества

• Характеристика Z позволяет избежать ложных срабатываний при пиковых токах - идеально для современной электроники
• Коммутация нейтрали снижает риск возникновения потенциала на нулевом проводе после отключения
• Усиленная дугогасительная камера увеличивает срок службы и надёжность при частых отключениях
• Независимый механизм расцепления исключает зависание контактов
• Готов к дополнительной комплектации - легко модернизируется под нужды системы

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током (DC) - работает только с переменным током 50 Гц
• Ограничен рабочий температурный диапазон: ниже –5 C возможны отказы механизма
• Номинальная отключающая способность 7,5 кА - недостаточна для крупных промышленных вводов выше 10 кА

Примеры использования

• Защита освещения LED-светильников в офисах и торговых центрах
• Контроль питания PLC-контроллеров и промышленных датчиков
• Щитовые группы для компьютерных серверных комнат
• Цепи управления насосами и вентиляторами с частотными преобразователями
• Распределительные щиты в медицинских учреждениях и лабораториях

Практические советы

• Выбирая M10N Z 5А 10кА, проверьте, чтобы сечение кабеля входящего и выходящего провода находилось в пределе 1–25 мм2 - меньшие или большие значения могут вызвать перегрев
• При использовании в щитах с несколькими автоматами - располагайте M10N рядом с другими выключателями Z-характеристики для согласованной защиты
• Если требуется отключение нейтрали - обязательно подключайте его через этот аппарат; не используйте отдельный нулевой проводник без автомата
• Для условий с колебаниями температуры (например, холодные помещения зимой) предусмотрите подогрев щита или выберите другой класс защиты
• M10N Z 5А 10кА - часть серии ARMAT, поэтому все элементы этой серии взаимозаменяемы по форме и креплению - удобно при ремонтах и модернизациях
