Выключатель автоматический M10N ARMAT 2P Z 63А 7.5кА IEK (ИЭК) AR-M10N-2-Z063

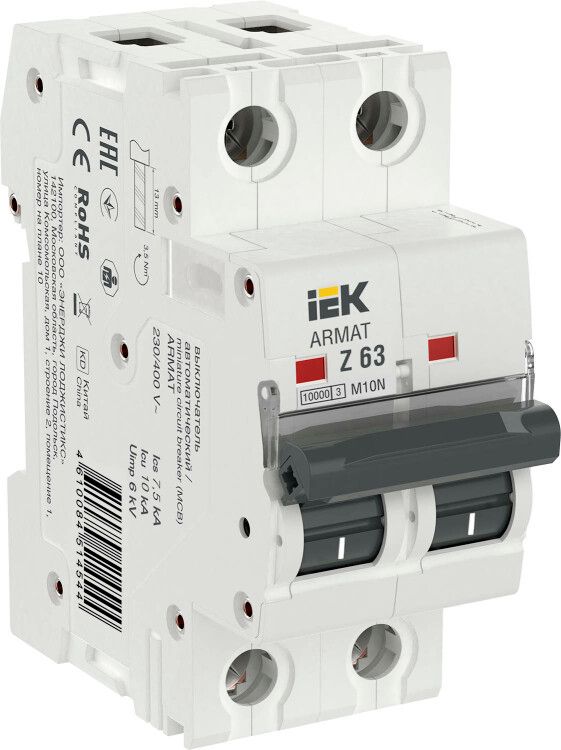

Автоматический выключатель двухполюсный модульный M10N Z 63А 10кА от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленных и энергетических объектов, обеспечивая надежную работу при номинальном токе 63 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель двухполюсный модульный M10N Z 63А 10кА защищает группы потребителей с высокими пусковыми токами - например, двигатели, трансформаторы, сварочные аппараты. Подходит для установки в вводно-распределительных устройствах (ВРУ), этажных щитах и других точках распределения электроэнергии на объектах промышленной и энергетической инфраструктуры. Благодаря характеристике Z, он устойчив к кратковременным перегрузкам, характерным для запуска мощного оборудования.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трехфазные сети 380–400 В
• Количество полюсов: 2 - коммутация фазы и нейтрали одновременно
• Номинальная отключающая способность: 7,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: Z - чувствительна к малым перегрузкам, идеальна для защиты электронных устройств и двигателей с высоким пусковым током
• Напряжение изоляции Ui: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах
• Рабочий диапазон температур: от –5 C до +40 C - не использовать в неотапливаемых помещениях зимой
• Ширина: 2 модуля (36 мм) - совместим со стандартными DIN-рейками
• Сечение провода: 1–25 мм2 - позволяет подключать медные жилы любого распространенного сечения
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Коммутируемый нейтральный проводник - нейтраль размыкается вместе с фазой, что повышает безопасность при обслуживании

Совместимость и монтаж

Автоматический выключатель двухполюсный модульный M10N Z 63А 10кА устанавливается на DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите - два модуля (36 мм). Клеммы рассчитаны на зажим проводов сечением 1–25 мм2 без предварительной обжимки. Нейтральный проводник также коммутируется - важно правильно подключить вход и выход, чтобы не нарушить функциональность. Устройство совместимо с другими элементами серии ARMAT: дополнительными контактами, расцепителями, блокировками - все можно заказать отдельно.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Конструкция включает усиленную дугогасительную камеру и независимый механизм расцепления - снижают риск возгорания при аварийных режимах. Серия ARMAT прошла сертификацию на соответствие требованиям безопасности РФ и ЕАЭС. Применение в системах с коммутируемым нейтральным проводником соответствует нормам ПУЭ для повышения уровня электробезопасности.

Преимущества

• З-характеристика - минимизирует ложные срабатывания при пуске двигателей и другого оборудования с высоким импульсным током
• Усиленный корпус и камера гашения дуги - увеличивают долговечность и надежность даже при частых отключениях
• Коммутация нейтрали - исключает опасность сохранения потенциала на оборудовании после отключения
• Поддержка дополнительной комплектации - возможность добавить контакты, сигнализацию, расцепители по напряжению
• Совместимость с продукцией IEK серии ARMAT - легко заменить или расширить систему без изменения щита

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для температур ниже –5 C - возможны отказы механизма при холоде
• Не используется для защиты цепей с постоянным током (DC) - только для AC 50 Гц
• Не следует устанавливать рядом с источниками тепла выше +40 C - перегрев снижает срок службы
• Не рекомендуется для бытовых квартир с небольшими нагрузками - характеристика Z избыточна, лучше выбрать C или B

Примеры использования

• Защита вводного автомата в ВРУ промышленного цеха с несколькими асинхронными двигателями
• Щит управления конвейерной линией с частотными преобразователями
• Распределительный щит насосной станции с пускателями и термореле
• Централизованное питание освещения и силового оборудования на складском комплексе

Практические советы

• Выбирая автоматический выключатель двухполюсный модульный M10N Z 63А 10кА, проверьте расчетный ток нагрузки - он должен быть меньше 63 А, но близок к нему для эффективной работы Z-характеристики
• При подключении проводов используйте наконечники типа ШТИФТ или НШВИ - особенно при сечении более 16 мм2
• Обязательно пометьте нейтральные провода - так как они коммутируются, путаница может привести к ошибкам при ремонте
• Если нужна сигнализация срабатывания - выберите модель с дополнительным контактом (например, AR-M10N-Z063+AO)
• Не забудьте про координацию с другими защитными устройствами - этот автомат должен находиться выше по иерархии, чем автоматы меньшей мощности
