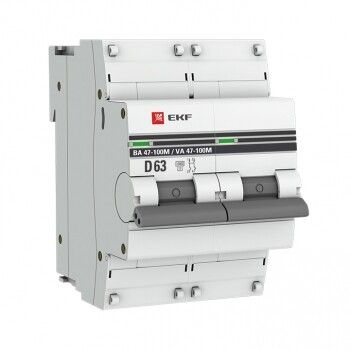

Автоматический выключатель 2P 63А (D) 10kA ВА 47-100M с электромагнитным расцепителем PROxima | mcb47100m-2-63D-pro EKF

Автоматический выключатель ВА 47-100M EKF - это двухполюсный коммутационный аппарат с электромагнитным расцепителем, предназначенный для защиты цепей от короткого замыкания. Подходит для установки на DIN-рейку в распределительных щитах промышленного и коммерческого оборудования. Артикул mcb47100m-2-63d-pro относится к серии PROxima и используется там, где требуется быстрое отключение при аварийных токах.

Назначение и область применения

Автоматический выключатель ВА 47-100M EKF предназначен исключительно для защиты от короткого замыкания. Он не имеет теплового расцепителя, поэтому не реагирует на длительные перегрузки. Применяется в паре с устройствами защиты от перегрузки - например, с тепловыми реле или другими автоматами. Устанавливается в силовых цепях переменного тока с высокой вероятностью возникновения КЗ: станки с частотными преобразователями, мощные насосы, сварочные оборудование, системы управления конвейерами.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 2 (2P)
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Тип тока: переменный (AC), частота 50/60 Гц
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Класс токоограничения: 3 - снижает энергию КЗ до безопасного уровня
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях
• Степень защиты IP20 - защита от контакта с пальцами, но не от пыли и воды
• Ширина по модулям: 2 (стандартная для DIN-рейки)
• Глубина монтажа: 45 мм
• Рабочая температура: от –10 C до +50 C
• Площадь сечения провода: 1–35 мм2 (медь и алюминий)
• Срок гарантии: 84 месяца

Совместимость и монтаж

Выключатель ВА 47-100M EKF монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используется двухпозиционная защелка - достаточно надавить до характерного щелчка. Коммутируемый нейтральный проводник позволяет отключать оба провода одновременно - важно для безопасности при обслуживании. Подключение возможно как медными, так и алюминиевыми жилами. Максимальное сечение - 35 мм2; минимальное - 1 мм2. Не допускается использование проводов меньшего сечения - риск плохого контакта и нагрева. После монтажа крышку можно запломбировать - предотвращает несанкционированное вскрытие.

Безопасность и стандарты

Автоматический выключатель ВА 47-100M EKF соответствует требованиям ГОСТ IEC 60898-1. Конструкция предусматривает повышенную механическую прочность: корпус укреплен дополнительными заклепками, чтобы исключить расхождение при больших токах КЗ. Пластиковая крышка над зажимами препятствует случайному прикосновению к токоведущим частям. Наличие класса токоограничения 3 повышает безопасность всей сети - энергия КЗ снижается до значений, которые не повредят кабель и другие элементы.

Преимущества

• Электромагнитный расцепитель срабатывает за миллисекунды при КЗ - выше скорость реакции, чем у обычных автоматов с тепловым расцепителем
• Поддержка алюминиевых и медных проводов - гибкость при замене старых систем
• Усиленный корпус и пломбируемая крышка - повышают долговечность и безопасность
• Индикация положения включения/выключения четкая - легко диагностировать состояние
• Гарантия 7 лет - один из самых длинных сроков среди аналогичной продукции

Ограничения применения

Автоматический выключатель ВА 47-100M EKF нельзя использовать как основное устройство защиты от перегрузки - он не отключится при длительном превышении тока. Обязательно сочетать с термореле, другим автоматом или УЗО. Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна. Температурный диапазон ограничен: не рекомендован для холодных помещений ниже –10 C или без вентиляции выше +50 C. Не предназначен для постоянной коммутации - только для аварийного отключения.

Примеры использования

• Защита питающего кабеля двигателя 45 кВт на конвейере
• Отключение цепи частотного преобразователя при пробое IGBT
• Функциональный элемент в щите управления насосной станцией
• Дополнительный КЗ-защитный элемент после основного автомата в распределительном щите

Практические советы

• Выбирая ВА 47-100M EKF, убедитесь, что рядом установлено устройство защиты от перегрузки - иначе система будет небезопасна
• При использовании алюминиевых проводов обязательно применять переходные контактные площадки или специальные зажимы - избегайте прямого соединения с медью
• Не затягивайте зажимы слишком сильно - это повредит изоляцию провода и вызовет перегрев
• Проверьте глубину монтажа (45 мм): убедитесь, что в щите хватает места, особенно если есть другие устройства
• Для учета и контроля используйте пломбу - она предотвращает изменение параметров без разрешения
