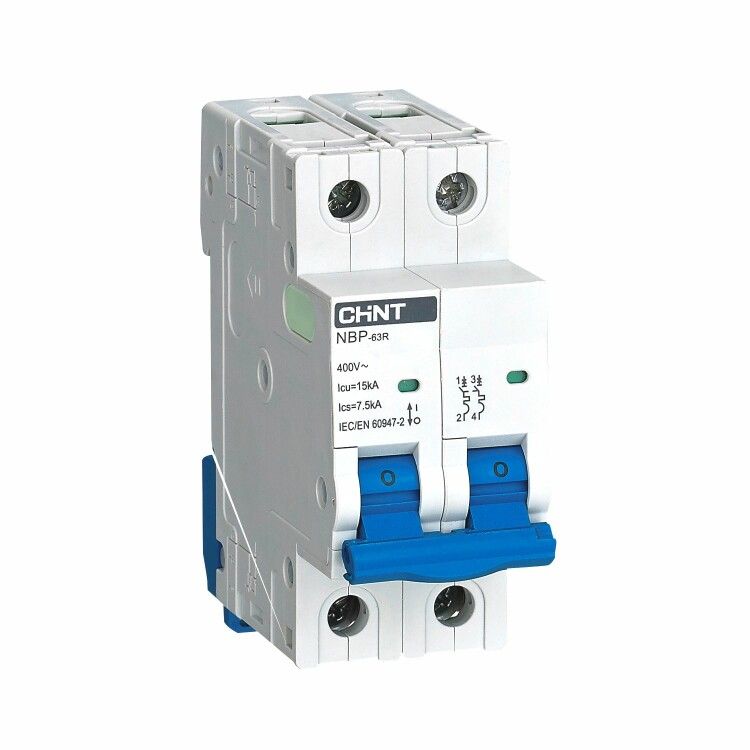

Выключатель автоматический двухполюсный NBP-63R 2P 10A 15кА 8In (R) | 352376 CHINT

Автоматический выключатель двухполюсный 10А 15кА 8In NBP-63R (R) от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных установках. Выключатель обеспечивает надёжное отключение при высоких токах КЗ, совместим с DIN-рейкой и подходит для монтажа в распределительных щитах.

Назначение и область применения

Автоматический выключатель NBP-63R (R) используется для защиты однофазных цепей с номинальным напряжением до 400 В и частотой 50–60 Гц. Подходит для защиты групповой проводки в жилых домах, офисах, магазинах и на производстве - например, для питания розеточных групп, освещения, маломощных станков и конвейеров. Применяется там, где требуется повышенная отключающая способность - в местах с возможностью возникновения значительных токов короткого замыкания.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Количество полюсов: 2 - защищает два фазных провода одновременно
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20 кратном от номинала; оптимальна для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Напряжение изоляции: 440 В - максимальное напряжение, которое выдерживает изоляция без пробоя
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России
• Рабочая температура: от -30C до +70C - допускает эксплуатацию в неотапливаемых помещениях и на улице внутри щита
• Степень загрязнения: 2 - рассчитан на средний уровень запылённости (обычные внутренние помещения)
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого гашения дуги
• Сигнализация: окно индикации положения контактов - показывает состояние (вкл./выкл.) визуально

Совместимость и монтаж

Автоматический выключатель NBP-63R (R) монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительных щитах любого типа. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые) - проверьте соответствие по паспорту устройства. Также поддерживаются соединения через шины типа PIN и FORK. Наличие дополнительной комплектации позволяет использовать его с аксессуарами (например, дистанционными приводами или сигнализаторами), если они совместимы с серией NBP-63R.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Категория применения A означает, что он предназначен для защиты кабельных линий и оборудования, а не для управления двигателем. Класс токоограничения 3 повышает безопасность - устройство ограничивает энергию КЗ, снижая риск повреждения соседних элементов в щите.

Преимущества

• Высокая отключающая способность (15 кА) - надёжно работает даже в условиях слабой сети или близости к трансформаторной подстанции
• Универсальная характеристика C - хорошо сочетается с типичными бытовыми и промышленными нагрузками
• Яркая индикация состояния контактов - легко определить, включен ли выключатель, даже при плохом освещении
• Устойчивость к широкому диапазону температур - можно применять в холодных хранилищах или теплых производственных помещениях
• Совместимость с популярной серией NBP-63R - легко заменить или дополнить другими автоматами этой же линейки

Ограничения применения

• Не предназначен для защиты мощных электродвигателей - для них лучше подходят характеристики D
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без корпуса или на улице
• Не имеет функции дифференциального тока - для защиты от поражения током нужен отдельный УЗО
• Не рекомендуется для частого ручного включения/отключения - механический ресурс ограничен 20 000 циклов
• Не подходит для систем с постоянными импульсными нагрузками выше 6 кВ - возможен выход из строя изоляции

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение цепи освещения в торговом зале
• Щитовая защита для конвейера с небольшим электромотором
• Распределительный щит на складе с низкими требованиями к влагозащите
• Дополнение в существующую сборку с другими автоматами серии NBP-63R

Практические советы

• Выбирая автомат NBP-63R (R), убедитесь, что суммарная мощность подключенной нагрузки не превышает 2,2 кВт при 220 В (10 А × 220 В = 2200 Вт)
• При монтаже затягивайте клеммы усилием, указанным в документации - недостаточно или слишком сильно затянутый контакт вызовет нагрев
• Если в щите есть несколько автоматов, расположите NBP-63R (R) рядом с аналогичными по номиналу - так проще обслуживать
• Для защиты людей от удара током обязательно используйте УЗО перед этим автоматом
• Проверяйте цвет индикатора после срабатывания - если он не возвращается в исходное положение, возможно, произошло повреждение механизма
