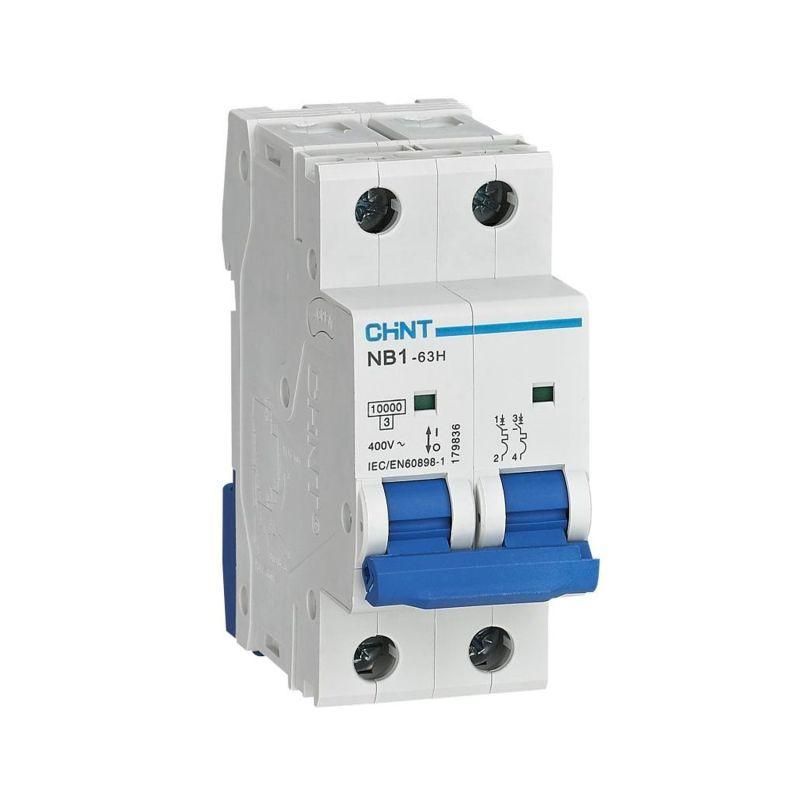

Выключатель автоматический двухполюсный NB1-63H 2P 10A 10кА х-ка D (R) | 179838 CHINT

Автоматический выключатель двухполюсный модульный 10А 10кА характеристика D (R) серия NB1-63H от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат обеспечивает надёжное отключение при высоких пусковых токах, что делает его идеальным решением для оборудования с индуктивной нагрузкой.

Назначение и область применения

Выключатель автоматический двухполюсный модульный 10А 10кА характеристика D (R) серия NB1-63H используется для защиты линий с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов и мощных светильников. Подходит для монтажа в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется защита именно двух фаз одновременно, например, в трёхфазных системах с балансировкой нагрузки между фазами.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В переменного тока;
• Количество полюсов: 2 - защищает две фазы одновременно;
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 10 000 А;
• Характеристика срабатывания: D - медленное срабатывание при кратковременных перегрузках, оптимально для пусковых токов до 10–20 крат от номинала;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при импульсных перенапряжениях;
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Рабочая температура: от -25C до +40C - допускает эксплуатацию в неотапливаемых помещениях;
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата;
• Механическая износостойкость: 20 000 циклов включения/отключения;
• Электрическая износостойкость: 10 000 циклов при номинальном токе.

Совместимость и монтаж

Выключатель автоматический двухполюсный модульный 10А 10кА характеристика D (R) серия NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Кабельное подключение осуществляется через зажимы, подходящие для проводов сечением до 16 мм2. Также возможна установка шин типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63H - можно комбинировать с другими автоматами, УЗО, реле контроля напряжения. Для удобства диагностики предусмотрен индикатор положения контактов: при срабатывании рычаг переключается в среднее положение.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Категория применения A означает, что он защищает исключительно кабели и оборудование, но не предназначен для защиты людей от поражения током - для этого требуются УЗО. Класс токоограничения 3 позволяет значительно снизить энергию, проходящую через цепь при КЗ, снижая риск повреждения оборудования. Наличие индикатора положения контактов повышает безопасность при обслуживании.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше среднего уровня для аналогичных устройств;
• Характеристика D - предотвращает ложные срабатывания при запуске тяжёлых нагрузок;
• Гибкая система дополнительных модулей - возможность подключения сигналов и расцепителей;
• Высокая механическая и электрическая долговечность - подходит для частого ручного управления;
• Совместимость с комплектацией серии NB1-63H - легко масштабируется в щите.

Ограничения применения

• Не применяется для защиты человека - требует обязательного наличия УЗО в цепи при наличии опасности поражения током;
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать во влажных, открытых или грязных местах без корпуса;
• Работает только в сети переменного тока - не подходит для постоянного тока;
• Температурный диапазон ограничен - при температурах ниже -25C или выше +40C возможны отказы;
• Не имеет функции дифференциального тока - не заменяет УЗО.

Примеры использования

• Защита двигателя насоса в системе водоснабжения (пусковые токи до 150 А);
• Щитовая защита двух фаз в трёхфазной линии питания конвейера;
• Линия питания сварочного аппарата с пиковыми нагрузками;
• Фазовый контроллер в промышленной печи с нагревательными элементами;
• Обеспечение отключения одной из двух фаз в однофазной цепи с двойной нагрузкой (например, в старых зданиях с несимметричной разводкой).

Практические советы

• Выбирая этот автомат, проверьте, чтобы посадочный диаметр кабеля соответствовал зажимам - максимум 16 мм2;
• Если в цепи есть чувствительная электроника - обязательно установите УЗО перед этим автоматом;
• Для удалённых или труднодоступных щитов используйте дополнительный сигнальный контакт XF9J - он сообщит о срабатывании;
• Не путайте характеристику D с C - D нужен только при больших пусковых токах; для освещения и розеток лучше подойдёт C;
• При сборке щита соблюдайте порядок: вход - УЗО - автомат NB1-63H - нагрузка. Это обеспечит комплексную защиту.
