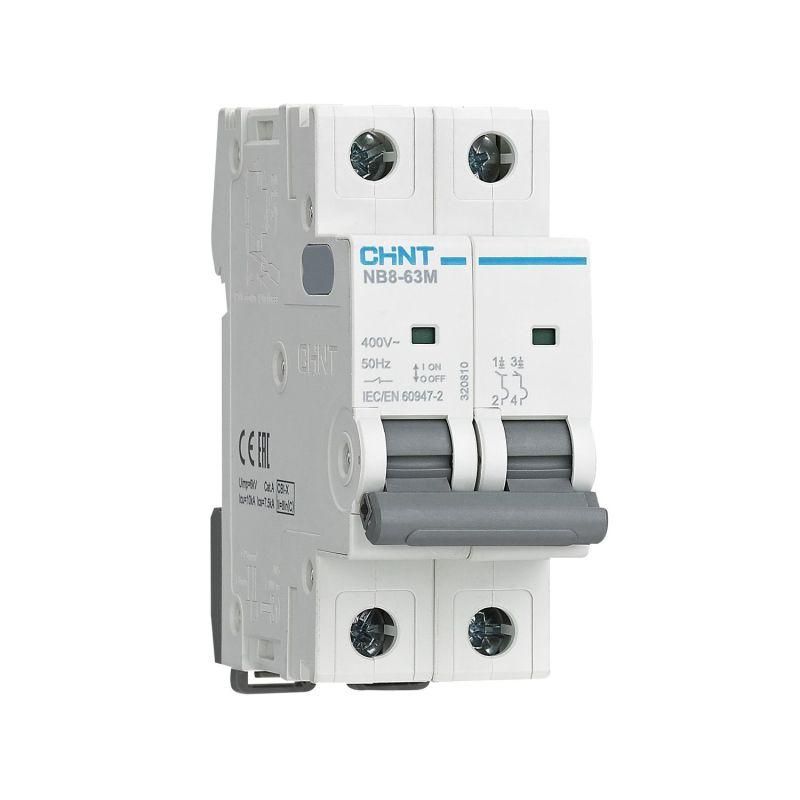

Выключатель автоматический NB8-63M 2P 10А 10кА х-ка L без тепл. расцеп. (R) | 320802 CHINT

Автоматический выключатель CHINT NB8-63M 2P 10А 10кА характеристика L без теплового расцепления (R) предназначен для защиты электрических цепей от короткого замыкания в условиях, где не требуется защита от перегрузки. Подходит для управления двигателями, систем вентиляции, дымоудаления и кондиционирования.

Назначение и область применения

Этот автоматический выключатель CHINT NB8-63M 2P 10А 10кА характеристика L без теплового расцепления (R) используется там, где нужна только защита от короткого замыкания, а перегрузка контролируется другим оборудованием - например, тепловым реле или частотным преобразователем. Применяется в промышленных и коммерческих объектах: в щитах кондиционирования, системах дымоудаления, вентиляции, на участках с пуском двигателей. Также подходит для нечастых операций включения и отключения нагрузки.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 2 (2P)
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при максимальном токе КЗ до 10 000 А
• Характеристика срабатывания: L - мгновенное срабатывание при токе 6,4–9,6 × I_n, что соответствует пусковым токам двигателей
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Модульная ширина: 2 модуля (36 мм)
• Рабочая температура: от -35 C до +70 C
• Степень загрязнения: 3 - допустимо использование в помещениях с умеренной запылённостью и влажностью
• Категория применения: A - для защиты силовых цепей
• Класс токоограничения: 3 - быстрое гашение дуги снижает энергию КЗ
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабельные наконечники, шины типа PIN или FORK. Ширина 2 модуля позволяет легко разместить его в распределительном щите рядом с другими автоматами. Учитывайте, что этот выключатель не имеет теплового расцепителя - он не реагирует на длительные перегрузки, поэтому в цепи должны быть предусмотрены другие средства защиты от перегрева.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов для аппаратов категории A и класса токоограничения 3. Напряжение изоляции 500 В обеспечивает надёжную изоляцию даже при кратковременных перенапряжениях. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания воды или пыли - применение возможно только внутри закрытых щитов.

Преимущества

• Специальная характеристика L оптимизирована для защиты двигателей - не срабатывает при пусковых токах, но быстро отключает КЗ
• Высокая отключающая способность (10 кА) подходит для промышленных сетей с высокой мощностью КЗ
• Долгий срок службы: 20 000 механических и 10 000 электрических циклов
• Индикация положения контактов через окошко - наглядно показывает, включен или отключен выключатель
• Возможность дополнительной комплектации: можно установить вспомогательные контакты, сигналы аварии или расцепители

Ограничения применения

• Не применяется в цепях, требующих защиты от перегрузки - отсутствие теплового расцепителя делает его бесполезным для предотвращения перегрева проводов при длительной перегрузке
• Не подходит для жилых помещений, где обязательна двухступенчатая защита (тепловая + магнитная)
• IP20 исключает использование во влажных, пыльных или открытых местах - только внутри закрытых щитов
• Работает только при частоте 50 Гц - не совместим с сетями 60 Гц без проверки совместимости производителя

Примеры использования

• Защита питающих линий насосов и вентиляторов в системах кондиционирования
• Отключение цепей дымоудаления при КЗ - без ложных срабатываний при старте вентиляторов
• Щиты управления технологическими линиями, где управление перегрузкой передано на внешние устройства
• Цепи питания маломощных двигателей в автоматических линиях

Практические советы

• Выбирая CHINT NB8-63M 2P 10А 10кА характеристика L без теплового расцепления (R), всегда убедитесь, что перегрузка в цепи защищена другим элементом - например, термореле или частотником
• При сборке щита учтите, что ширина 2 модуля занимает место - планируйте расположение других автоматов
• Для удалённого контроля состояния используйте дополнительные контакты XF9 или XF9J - они позволяют подключить сигнал в систему SCADA
• Не устанавливайте этот выключатель вместо обычного автомата в квартирных щитах - он не защитит от перегрузки проводки
• Перед монтажом проверьте соответствие сечения кабеля и номинала тока - 10 А требует минимум 1,5 мм2 медного провода
