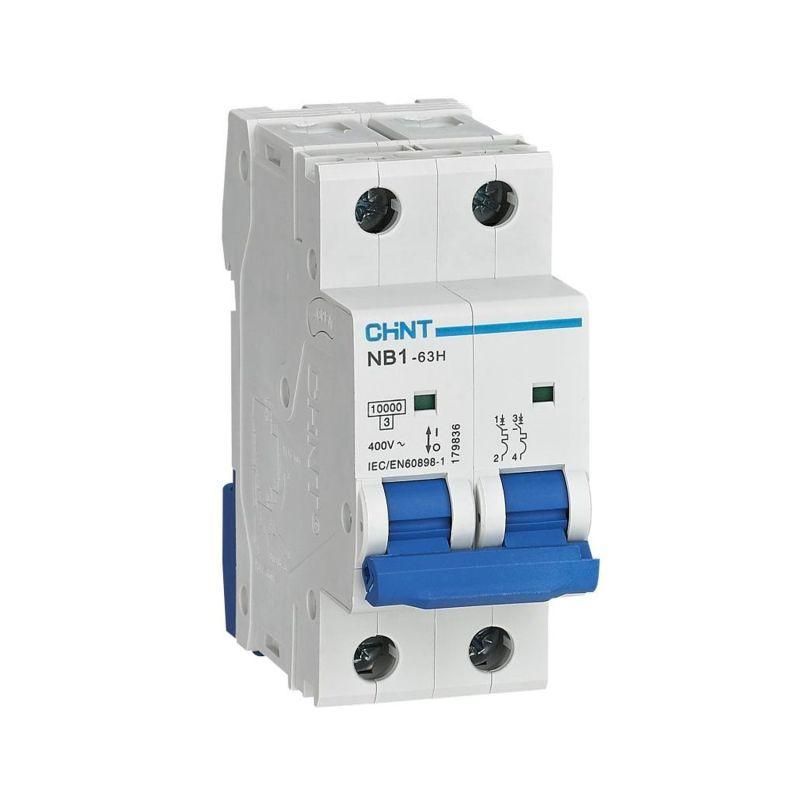

Выключатель автоматический двухполюсный NB1-63H 2P 13A 10кА х-ка C (R) | 179825 CHINT

Автоматический выключатель двухполюсный модульный 13А 10кА характеристика C (R) серия NB1-63H от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат обеспечивает надёжное отключение при повышенных токах, легко устанавливается на DIN-рейку и совместим с типичными системами распределения энергии.

Назначение и область применения

Выключатель автоматический двухполюсный модульный 13А 10кА характеристика C (R) серия NB1-63H используется для защиты однофазных цепей с рабочим напряжением до 400 В. Подходит для монтажа в щитах жилых домов, офисов, мастерских и производственных помещений. Применяется для защиты групповой проводки, оборудования с умеренным пусковым током - например, светильников, розеточных групп, насосов, малых станков.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Номинальное напряжение: 400 В AC - допустимое рабочее напряжение сети переменного тока;
• Количество полюсов: 2 - защищает два фазных провода одновременно, подходящий вариант для однофазной сети с отключением L и N;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимален для нагрузок с умеренными пусковыми токами (например, двигатели, люминесцентные лампы);
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Модульная ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки внутри закрытого щита;
• Частота: 50/60 Гц - работает в сетях России и Европы;
• Рабочая температура: от -25C до +40C - подходит для неотапливаемых помещений, но не для экстремальных условий;
• Степень загрязнения: 2 - рассчитан на средний уровень запылённости (обычные помещения, не промзоны с высокой пылью);
• Импульсное напряжение: 4 кВ - устойчив к кратковременным импульсам, таким как грозовые перенапряжения;
• Механическая износостойкость: 20 000 циклов - срок службы при частом ручном включении/выключении;
• Электрическая износостойкость: 10 000 циклов - количество срабатываний при токе нагрузки;
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения;
• Категория применения: A - для защиты цепей с преобладанием активной нагрузки (освещение, нагреватели).

Совместимость и монтаж

Выключатель автоматический двухполюсный модульный 13А 10кА характеристика C (R) серия NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Клеммы поддерживают соединение с наконечниками типа PIN и FORK. Устройство имеет индикатор положения контактов - окно показывает «I» (включено) и «O» (выключено). Совместим с другими аппаратами серии NB1-63H, что позволяет собирать унифицированные щиты.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50345. Обеспечивает класс токоограничения 3, что снижает тепловую и электродинамическую нагрузку на проводку при КЗ. Наличие индикатора положения контактов повышает безопасность при обслуживании. Не предназначен для работы вне закрытого щита - степень защиты IP20 исключает использование в сырых, пыльных или открытых местах.

Преимущества

• Универсальная характеристика C - хорошо сочетается с большинством бытовых и промышленных нагрузок;
• Высокая отключающая способность (10 кА) - обеспечивает защиту даже при серьёзных авариях;
• Надёжная механическая конструкция - 20 000 циклов включения/отключения обеспечивают долгий срок службы;
• Индикация положения контактов - позволяет визуально контролировать состояние аппарата без тестера;
• Готов к расширению - совместим с дополнительными модулями (XF9, S9, V9) для удалённой сигнализации и управления.

Ограничения применения

• Не применяется в цепях с постоянным током - только для переменного тока 50/60 Гц;
• Не подходит для мощных двигателей с высоким пусковым током (лучше выбрать характеристику D);
• IP20 не защищает от влаги - нельзя использовать в уличных щитах, банях, подвалах без дополнительной защиты;
• Не рекомендован для частого ручного включения/отключения - лучше применять контакторы для таких задач;
• Не поддерживает функцию дифференциального тока - для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Отключение питания кондиционера или водонагревателя;
• Щитовая защита для станков с асинхронными двигателями (до 3 кВт);
• Общий автомат для осветительной группы в производственном цеху;
• Функциональный элемент в сборке распределительного щита с другими аппаратами NB1-63H.

Практические советы

• Выбирая между характеристиками B, C и D - для обычных нагрузок (освещение, розетки) используйте C, как в этом случае;
• Проверьте посадочный диаметр кабеля перед подключением - он должен соответствовать заявленному сечению;
• При установке нескольких аппаратов на одну рейку - оставляйте минимум 5 мм свободного пространства для теплоотвода;
• Если нужна сигнализация срабатывания - можно заказать версию с дополнительным контактом XF9J;
• Для защиты от утечек тока обязательно устанавливайте УЗО перед этим автоматом - NB1-63H не выполняет эту функцию;
• При замене старого автомата - сверьте номинальный ток и число полюсов: 13 А / 2P - это точный аналог многих популярных решений.
