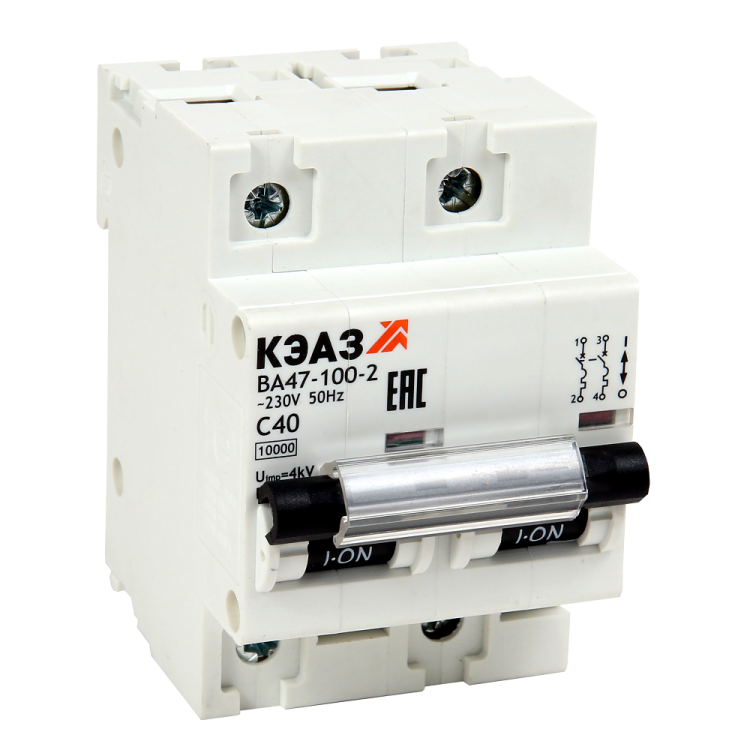

Выключатель автоматический модульный 2п B 20А 10кА ВА47-100-2B20-УХЛ3 КЭАЗ 318697

Автоматический двухполюсный выключатель ВА47-100-2B20-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий, обеспечивает надёжное включение и отключение нагрузки до 20 А. Этот аппарат - часть бюджетной серии, оптимальный выбор для бытовых и промышленных установок с ограниченными расходами.

Назначение и область применения

Выключатель ВА47-100-2B20-УХЛ3 защищает однофазные сети переменного тока с напряжением до 230 В и частотой 50 Гц. Он применяется там, где требуется надёжная защита от сверхтоков: в распределительных щитах жилых домов, офисов, малых производственных участков. Подходит для защиты освещения, розеточных групп, бытовых приборов и оборудования мощностью до 4,6 кВт. Учитывая возможность коммутации нейтрали, устройство можно использовать в системах TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой рассчитан аппарат
• Количество полюсов: 2 - одновременно отключаются фаза и нейтраль
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (например, светильники, зарядные устройства)
• Сечение провода: 2,5–35 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий тепловую и механическую нагрузку на проводку
• Категория перенапряжения: IV - предназначен для установки на входе в здание, где возможны скачки напряжения
• Рабочая температура: от –60 C до +40 C - позволяет применять в холодных условиях, включая неотапливаемые помещения
• Монтаж: на DIN-рейку шириной 35 мм, занимает 3 модуля (54 мм)
• Глубина монтажа: 71 мм - требует достаточного места внутри шкафа

Совместимость и монтаж

Выключатель ВА47-100-2B20-УХЛ3 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используйте провода сечением от 2,5 до 35 мм2; затяжка клемм должна осуществляться моментом 0,8 Нм. Обратите внимание: глубина аппарата (71 мм) требует минимум 80 мм свободного пространства в шкафу для удобного доступа к клеммам. Коммутируемый нейтральный проводник позволяет полностью разрывать цепь, что важно для безопасности при обслуживании.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Применение в сетях с уровнем загрязнения 2 означает, что устройство рассчитано на работу в обычных помещениях без значительного количества пыли, влаги или химических паров. IP20 не предусматривает защиту от брызг - не устанавливайте в сырых местах без дополнительной герметизации корпуса.

Преимущества

• Двухполюсное исполнение - полное отключение фазы и нейтрали, повышает безопасность при ремонтах
• Высокая отключающая способность (10 кА) - гарантирует надёжность даже при серьёзных КЗ
• Широкий диапазон рабочих температур - работает в неотапливаемых помещениях, на улице (в закрытых щитах)
• Поддержка коммутации нейтрали - соответствие современным требованиям безопасности
• Бюджетная серия - сохраняет основные функции при сниженной цене

Ограничения применения

• Не предназначен для установки во влажных, пыльных или агрессивных средах - степень защиты IP20 исключает контакт с водой и пылью
• Не рекомендован для защиты двигателей, насосов, компрессоров - характеристика B слишком чувствительна к пусковым токам
• Не используется в трёхфазных сетях - только для однофазных цепей
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Максимальная температура эксплуатации +40 C - при более высоких температурах в щитовой возможны ложные срабатывания

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для питания системы освещения в подвале или гараже
• Входной автомат в распределительном щите многоквартирного дома (при условии согласования с проектом)
• Щитовая на даче или в ангаре с низкими температурами зимой
• Цепь питания бытового оборудования: холодильник, микроволновка, стиральная машина

Практические советы

• Выбирая ВА47-100-2B20-УХЛ3, проверьте, чтобы суммарная мощность подключённых приборов не превышала 4,6 кВт (20 А × 230 В)
• Используйте провода сечением не менее 2,5 мм2 - меньшее сечение вызовет нагрев и риск возгорания
• При установке в щит с несколькими автоматами соблюдайте интервалы между устройствами - 3 модуля занимают 54 мм, учтите это при планировании
• Для защиты от утечек тока обязательно подключайте УЗО перед этим автоматом
• Не устанавливайте в открытых местах - даже при наличии термостойкости корпуса, IP20 не защищает от внешних воздействий
• Проверяйте маркировку на корпусе: ВА47-100-2B20-УХЛ3 - именно так обозначен этот аппарат, отличается от аналогов с другими характеристиками (например, C или D)
