Выключатель автоматический MC-265a AC400В 50/60Гц 2a2b Screw LSIS 1369000400

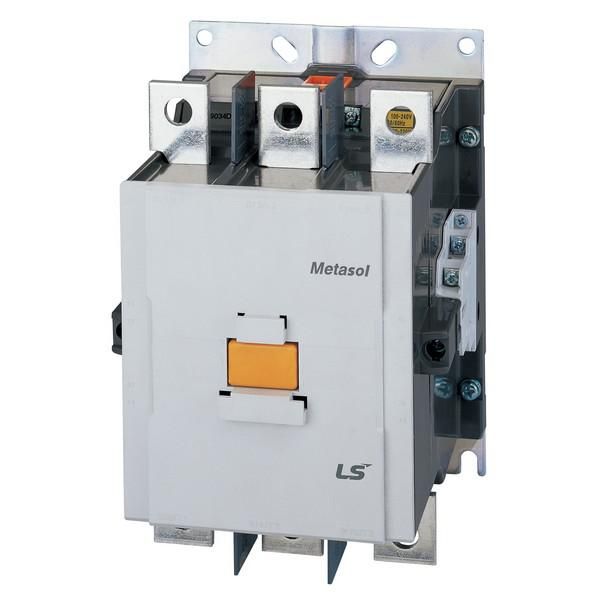

Контактор LS Electric 1369000400 предназначен для частого включения и отключения мощных нагрузок в сетях переменного тока. Он сочетает надёжную коммутацию на 265 А с удобным винтовым подключением и подходит для управления двигателями, насосами, конвейерами и другим оборудованием.

Назначение и область применения

Контактор LS Electric 1369000400 используется для удалённого управления силовыми цепями переменного тока. Его основное применение - запуск и останов трёхфазных асинхронных двигателей мощностью до 147 кВт. Также он эффективно работает в системах управления: компрессорами, насосами, тепловыми печами, кондиционерами, ленточными конвейерами и освещением. Подходит для автоматических и полуавтоматических схем, где требуется частое переключение.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение катушки управления: 400 В
• Номинальный ток главных контактов: 265 А
• Количество главных контактов: 3 нормально открытых (3NO)
• Количество вспомогательных контактов: 2 нормально открытых (2NO) и 2 нормально закрытых (2NC)
• Тип подключения: винтовой зажим - позволяет использовать провода с жилами до 25 мм2
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен
• Способ монтажа: на монтажную плату (DIN-рейку не поддерживается)

Совместимость и монтаж

Контактор LS Electric 1369000400 устанавливается исключительно на монтажную плату. Для правильной установки необходимо обеспечить плотное прилегание к поверхности и соблюсти рекомендованное расстояние между контактами других устройств. Винтовые зажимы требуют предварительной зачистки проводов и равномерного затягивания - переусиливать нельзя, чтобы не повредить контактную группу. Подключение катушки управления выполняется к выводам A1/A2, расположенным на передней панели устройства.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления электродвигателями. Наличие IP20 ограничивает использование во влажных, пыльных или агрессивных средах. Устройство не имеет встроенной защиты от перегрузки или короткого замыкания - такие функции должны обеспечиваться внешними автоматическими выключателями или предохранителями.

Преимущества

• Высокая коммутационная способность - 265 А позволяет управлять мощными двигателями без перегрева
• Чёткая структура вспомогательных контактов (2NO+2NC) даёт гибкость в проектировании схем управления
• Устойчивость к скачкам напряжения благодаря качественной катушке на 400 В
• Простое обслуживание - винтовые зажимы легко проверить и подтянуть без специнструментов

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли или воздействия химикатов - степень защиты IP20 недостаточна
• Нельзя использовать для реверса двигателя - устройство одностороннее
• Не совместим с DIN-рейкой - требует фиксации на плате или специальной основе
• Катушка рассчитана только на 400 В - подключение на другие напряжения (например, 24 В или 220 В) невозможно

Примеры использования

• Автоматический пуск трёхфазного двигателя насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве через PLC
• Дистанционное включение тепловой печи в цехе термообработки
• Контроль работы компрессора холодильной установки по сигналу от термореле

Практические советы

• Выбирайте провода сечением 4–25 мм2 - слишком тонкий провод будет греться, слишком толстый не войдёт в зажим
• Перед первым включением проверьте, что катушка получает именно 400 В - неверное напряжение вызывает отказ или перегрев
• При сборке схемы используйте вспомогательные контакты (2NO+2NC) для сигнализации состояния (вкл./выкл.) или блокировки
• Не устанавливайте рядом с источниками высоких температур - рабочая температура окружающей среды должна быть в пределах -5C…+40C
• Обязательно подключите внешний автоматический выключатель на входе - контактор не защищает от аварийных токов
