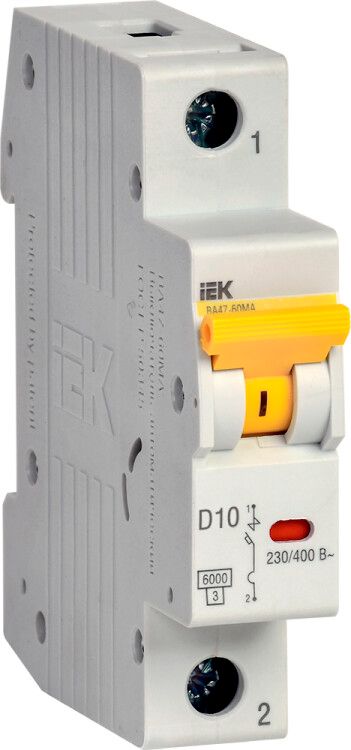

Выключатель автоматический однополюсный ВА47-60МА без теплового расцепителя 1P 10А 6кА D | MVA33-1-010-D IEK

Автоматический выключатель ВА47-60МА без теплового расцепителя 1P 10А 6кА D от IEK (ИЭК) - это устройство для защиты цепей от короткого замыкания, предназначенное для установки в распределительных щитах. Артикул mva33-1-010-d относится к серии KARAT и используется там, где требуется исключительно мгновенная отсечка, без задержки по времени.

Назначение и область применения

Этот автоматический выключатель защищает электрические цепи только от сверхтоков, вызванных коротким замыканием. Он не реагирует на длительную перегрузку - для этого нужен тепловой расцепитель, который здесь отсутствует. Устройство применяется в системах, где нельзя допускать задержки отключения при аварии: аварийная вентиляция, системы пожаротушения, насосы, освещение эмерджэнси, оборудование с высокими пусковыми токами, которые не должны приводить к ложному срабатыванию.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает аппарат без повреждений;
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на бытовые и промышленные сети 220–240 В;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 Ампер;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинального, что позволяет избежать ложных срабатываний при пуске мощных нагрузок (например, двигателей);
• Количество полюсов: 1 - управляет одной фазой; подходит для однофазных цепей;
• Модульная ширина: 1 модуль - занимает 17,5 мм на DIN-рейке, компактен;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Рабочая температура: от –40 C до +50 C - можно устанавливать в неотапливаемых помещениях, на улице внутри щитов;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - требует установки в закрытый щит;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку шириной 35 мм. Подходит для всех типов щитов, соответствующих ГОСТ Р МЭК 60947. Совместим со всеми коммутационными элементами серии KARAT. Для подключения используйте провода сечением 0,5–16 мм2 (медные). Клеммы зажимаются винтами M4 - момент затяжки не более 0,8 Нм. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345 и МЭК 60898-1. Произведён в соответствии с международными нормами безопасности. Отключение происходит за доли секунды при коротком замыкании, предотвращая перегрев и возгорание проводки. Устройство имеет сертификаты соответствия ЕАС.

Преимущества

• Высокая надёжность отключения при КЗ благодаря классу D - идеально для оборудования с большими пусковыми токами;
• Компактный формат (1 модуль) экономит место в щите;
• Широкий диапазон рабочих температур - работает даже в холодных условиях;
• Совместимость с другими изделиями серии KARAT - легко составить унифицированную систему защиты;
• Долгий срок службы - снижает потребность в обслуживании и заменах.

Ограничения применения

Не подходит для защиты от перегрузок - если нагрузка будет превышать 10 А в течение нескольких минут, автомат не отключится. Это делает его непригодным для обычных розеточных групп, освещения или бытовых приборов. Также запрещено применять в цепях постоянного тока (DC) - он рассчитан только на переменный ток 50 Гц. Не предназначен для открытой установки - IP20 не обеспечивает защиту от влаги и пыли.

Примеры использования

• Защита линии питания аварийного вентилятора в подвале;
• Подключение насоса пожаротушения к резервному питанию;
• Щит управления крупным электромотором с высоким пусковым током;
• Цепь сигнализации или системы оповещения, где важна скорость реакции на КЗ;
• Фазовый вход в распределительную панель промышленного оборудования.

Практические советы

• Выбирая этот автомат, убедитесь, что на участке цепи уже установлен термический расцепитель или другой способ защиты от перегрузки - например, предохранитель или контактор с тепловой защитой;
• При сборке щита помните: один модуль = 17,5 мм. Этот автомат займёт всего одну ячейку - удобно для плотной компоновки;
• Не путайте с аналогичными моделями с тепловой защитой - наличие слова “без теплового расцепителя” в названии критично;
• Для проверки работоспособности используйте тестер - не полагайтесь только на рычажок, так как механизм может быть исправен, а контакт - окислен;
• При замене всегда отключайте питание - даже при отключенном положении рычага возможен потенциал на выходе, если автомат стоит после другого автомата или рубильника.
