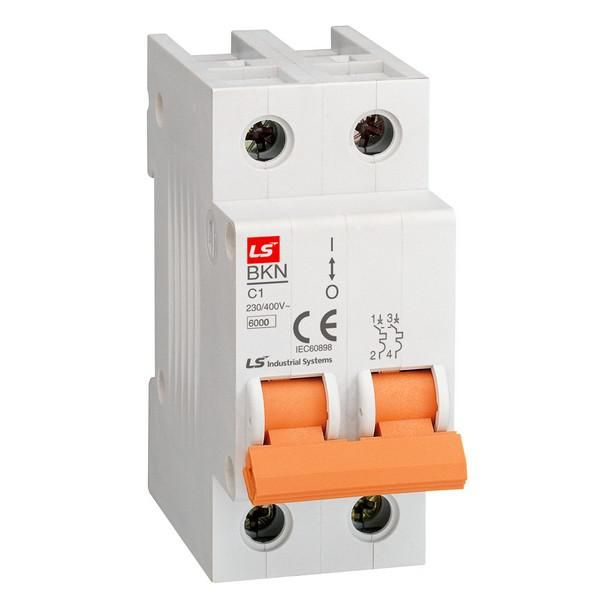

Автоматический выключатель BKN 2P B16A | 061205108B Lsis

Автоматический выключатель модульный 2 полюса 16 А 6 кА BKN — это надёжный защитный аппарат от перегрузок и коротких замыканий, предназначенный для установки на DIN-рейку в распределительных щитах. Бренд LS Electric предлагает эту модель в артикуле 061205108b для бытовых и промышленных сетей переменного тока.

Назначение и область применения

Автоматический выключатель модульный 2 полюса 16 А 6 кА BKN защищает электрические цепи от повреждений из-за перегрузок и коротких замыканий. Подходит для использования в жилых домах, офисах, малых производствах и объектах коммерческой недвижимости. Устанавливается в распределительных щитах для защиты групповых линий освещения, розеток, бытовой техники и оборудования мощностью до 3,5 кВт при напряжении 230 В или до 10,5 кВт при 380 В.

Технические характеристики

• Количество полюсов: 2 — защищает две фазы одновременно, подходит для однофазной сети 230 В и трёхфазной 380 В
• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 Ампер
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, идеален для бытовой нагрузки (например, светильники, зарядные устройства, компьютеры)
• Напряжение: 380 В — рассчитан на работу в сетях до 380 В переменного тока (AC)
• Тип расцепителя: электромагнитный и тепловой — обеспечивает двойную защиту: мгновенное отключение при КЗ и задержанное при длительной перегрузке
• Монтаж: на DIN-рейку шириной 35 мм — совместим со всеми стандартными щитами
• Количество модулей: 2 — занимает два стандартных модуля на рейке (17,5 мм каждый)
• Степень защиты: IP20 — защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли; предназначен для внутренней установки в закрытых щитах
• Диапазон температур: от -5°C до +40°C — не рекомендуется для установки вне помещений или в неотапливаемых зонах

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 16 А 6 кА BKN легко монтируется на стандартную DIN-рейку. Для подключения используются винтовые зажимы — затягивайте провода усилием 0,8–1,0 Н·м, чтобы избежать пережима или плохого контакта. Максимальное сечение провода: 2,5 мм² (медный). Подходит для чередования с другими модульными устройствами (УЗО, реле, счетчики) в одном щите. Обязательно соблюдайте полярность при подключении входа/выхода — хотя для AC это не критично, лучше следовать схеме: сверху — питание, снизу — нагрузка.

Безопасность и стандарты

Автоматический выключатель соответствует международным нормам IEC 60898-1 и ГОСТ Р 50345. Применяет двухступенчатую систему защиты: тепловой расцепитель реагирует на медленный нагрев от перегрузки, электромагнитный — на внезапный скачок тока. Конструкция исключает самопроизвольное включение после срабатывания — необходимо вручную перевести рычаг в положение «ON».

Преимущества

• Надёжное срабатывание при типичных бытовых перегрузках благодаря характеристике B
• Компактный формат (2 модуля) экономит место в щите
• Чёткая визуальная индикация состояния: рычаг вниз — отключен, вверх — включён
• Совместим с продукцией LS Electric других серий — можно использовать в единой системе защиты
• Высокая отключающая способность (6 кА) гарантирует безопасность даже при аварийных режимах в старых сетях

Ограничения применения

• Не подходит для установки во влажных помещениях, на улице или в местах с высокой запылённостью — степень защиты IP20 не обеспечивает герметичность
• Не применяется в цепях постоянного тока (DC) — только для переменного тока (AC)
• Не рекомендован для защиты двигателей, насосов, компрессоров — для них нужна характеристика C или D
• Работает только в пределах температуры от -5°C до +40°C — при более низких температурах возможны отказы срабатывания
• Не является УЗО — не защищает от утечек тока на землю; требуется параллельная установка дифференциального автомата при необходимости

Примеры использования

• Защита группы розеток в квартире или офисе
• Подключение кухонной техники (плита, микроволновка, кофе-машина)
• Обеспечение безопасности осветительных цепей в жилых помещениях
• Щитовая защита для небольшого цеха с оборудованием до 3,5 кВт
• Дополнение к основному вводному автомату в частном доме

Практические советы

• Выбирая автоматический выключатель модульный 2 полюса 16 А 6 кА BKN, проверьте суммарную мощность всех подключенных устройств — она не должна превышать 3,5 кВт при 230 В
• Если в щите уже установлены другие автоматы LS Electric, этот элемент будет визуально и функционально согласован — удобнее для обслуживания
• Не используйте вместо него автомат с характеристикой C или D — он будет слишком «ленивым» при перегрузке бытовых приборов
• При замене старого автомата убедитесь, что новый имеет те же параметры: 16 А, B, 2 полюса, 6 кА — и точно такой же шаг монтажа (2 модуля)
• После монтажа протестируйте срабатывание кнопкой «T» (если есть) — это проверит исправность электромагнитного расцепителя
