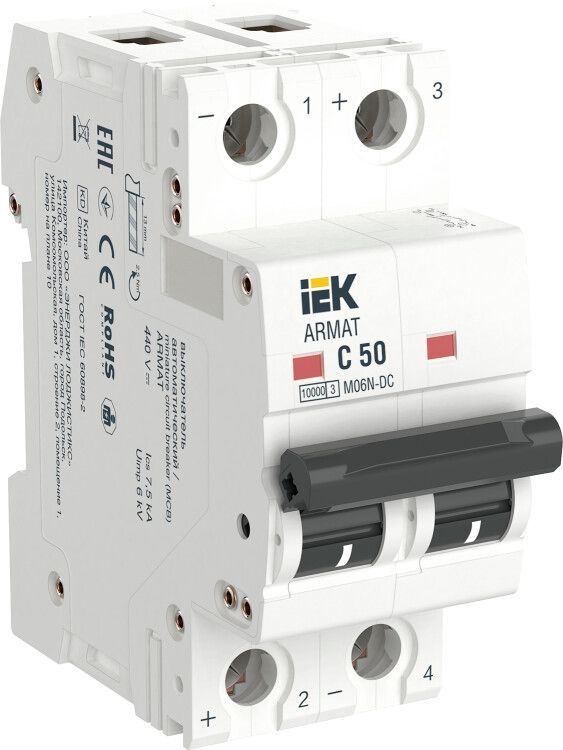

Выключатель автоматический модульный 2п C 50А M06N-DC ARMAT IEK AR-M06N-2-C050DC

Автоматический выключатель модульный 2-полюсный C 50А серия M06N-DC - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, совместим с системами на базе IEK (ИЭК), артикул ar-m06n-2-c050dc.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный C 50А серия M06N-DC предназначен для защиты электрических цепей постоянного тока (DC) с напряжением до 440 В. Обеспечивает автоматическое отключение при перегрузках и коротких замыканиях. Также используется для ручного управления цепью и её секционирования. Подходит для применения в системах с источниками постоянного тока: солнечные электростанции, системы хранения энергии на аккумуляторах, промышленные преобразователи, зарядные станции, тяговые сети и оборудование с батарейными массивами.

Технические характеристики

• Номинальный ток: 50 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 440 В DC - работает исключительно в цепях постоянного тока
• Количество полюсов: 2 - защищает два провода (плюс и минус)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ с задержкой, подходящий для нагрузок со средним пусковым током (например, двигатели, источники питания)
• Количество модулей: 2 - занимает две стандартные позиции на DIN-рейке (17,5 мм каждый)
• Сечение проводника: 1–25 мм2 - позволяет подключать медные жилы указанного диаметра
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм; не защищён от воды и пыли
• Тип подключения: винтовые зажимы - надёжное механическое соединение, требует затяжки отверткой
• Номинальное напряжение изоляции: 500 В - гарантирует электроизоляцию между контактами и корпусом
• Рабочий температурный диапазон: -40…+70 C - устойчив к экстремальным условиям, включая холодные помещения и нагреваемые щиты
• Механическая износостойкость: 20 000 циклов - срок службы переключений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Материал корпуса: пластик - самозатухающий, соответствует требованиям горючести
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренным уровнем пыли и влаги
• Цвет: белый - стандартный цвет для промышленной аппаратуры IEK

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный C 50А серия M06N-DC монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы - рекомендуется использовать наконечники типа НШВИ или НШВ для многожильных проводов. Прямое подключение шинами PIN/FORK возможно через дополнительные аксессуары (не входят в комплект). Совместим с другими устройствами серии M06N: можно устанавливать рядом с рубильниками, УЗО и другим оборудованием IEK серии ARMAT. Не совместим с сетями переменного тока (AC).

Безопасность и стандарты

Автоматический выключатель модульный 2-полюсный C 50А серия M06N-DC соответствует требованиям ГОСТ Р 50345 и ГОСТ Р МЭК 60947-2. Производится на предприятиях IEK с регулярным контролем качества. Конструкция обеспечивает безопасное гашение дуги даже при высоких токах КЗ. Отключение происходит без выброса пламени за пределы корпуса благодаря улучшенной дугогасительной камере.

Преимущества

• Высокая скорость срабатывания при КЗ - снижает риск повреждения оборудования
• Увеличенная прочность конструкции - устойчив к вибрациям и механическим воздействиям
• Долгий ресурс - 20 000 операций включения/выключения
• Поддержка широкого диапазона температур - подходит для холодных и жарких помещений
• Чёткий визуальный индикатор положения контакта - легко определить состояние (вкл./выкл.)

Ограничения применения

• Не применяется в цепях переменного тока (AC) - возможен выход из строя или опасность возгорания
• Степень защиты IP20 запрещает установку во влажных, пыльных или открытых местах без дополнительной защиты (корпуса, шкафы)
• Не предназначен для частого ручного включения/выключения - хотя ресурс 20 000 циклов, частые операции снизят долговечность
• Не имеет встроенного УЗО - требуется отдельное устройство для защиты от утечек тока
• Максимальное напряжение 440 В DC - нельзя применять в системах выше этого значения, даже если они работают на 800 В DC

Примеры использования

• Щиты солнечных электростанций - защита цепей от PV-панелей к инвертору
• Аккумуляторные хранилища - управление и защита батарейных массивов 48 В / 120 В DC
• Промышленные преобразователи - защита входных/выходных цепей постоянного тока
• Железнодорожные системы - питание сигнализации, освещения, контрольных цепей
• Зарядные станции для электромобилей - распределение мощности между каналами зарядки

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи - только DC, максимум 440 В
• Используйте наконечники для многожильных проводов сечением более 4 мм2 - это повысит надёжность контакта
• Не затягивайте винты слишком сильно - это повредит изоляцию и увеличит сопротивление
• При установке в шкафу обеспечьте достаточное охлаждение - перегрев снижает реальные возможности по току
• Для систем с высокими импульсными нагрузками (например, сварочные аппараты) убедитесь, что характеристика “C” достаточно для вашего случая - при частых пусках может потребоваться “D”
• Артикул ar-m06n-2-c050dc - сохраните его при заказе запасных элементов, так как другие серии не взаимозаменяемы
