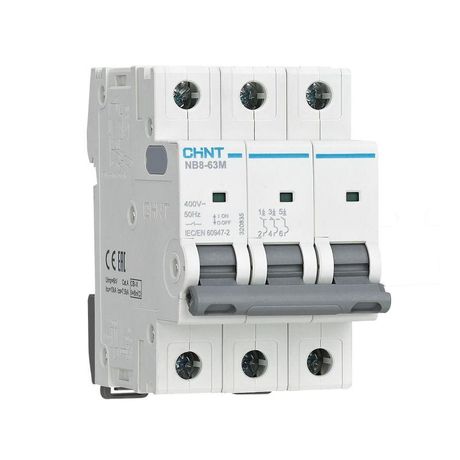

Выключатель автоматический NB8-63M 3P 40А 10кА х-ка K без тепл. расцеп. (R) | 320846 CHINT

Автоматический выключатель модульный 3-полюсный 40А 10кА серия NB8-63M характеристика K без теплового расцепителя - это коммутационное устройство для защиты электродвигателей и других мощных нагрузок от коротких замыканий, устанавливаемое в распределительных щитах. Бренд CHINT предлагает эту модель как часть надёжной серии NB8-63M, подходящую для промышленных и специализированных систем, где требуется точное управление без тепловой защиты.

Назначение и область применения

Этот автоматический выключатель предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя делает его непригодным для защиты от перегрузок - он работает только при резком скачке тока. Применяется там, где перегрузка уже контролируется другим оборудованием: например, термореле, частотными преобразователями или пускателями.

• Защита электродвигателей в насосах, вентиляторах, компрессорах
• Управление и защита оборудования систем дымоудаления, вентиляции и кондиционирования
• Щиты пожарной безопасности, где важна быстрая реакция на КЗ, а перегрузка регулируется внешними устройствами
• Промышленные линии с постоянной нагрузкой и предварительно настроенными защитами

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток, который выключатель может проводить длительное время без повреждений
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные сети с напряжением до 400 В между фазами
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 10 000 А
• Характеристика срабатывания: K - мгновенное срабатывание происходит при токе от 9,6 до 14,4 × I_n, что идеально для двигателей с высоким пусковым током
• Количество полюсов: 3 - защищает все три фазы одновременно
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при кратковременных перенапряжениях до этого значения
• Импульсное выдерживаемое напряжение (Uimp): 6 кВ - устойчив к кратковременным импульсам, например, от молнии или коммутаций
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Степень защиты (IP): IP20 - защищён от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: от -35C до +70C - подходит для холодных и жарких помещений, включая неотапливаемые щитовые
• Частота: 50 Гц - оптимизирован для стандартной сети в России и странах СНГ
• Категория применения: A - используется в цепях с малым количеством коммутаций, без необходимости частого включения/выключения
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, защищая остальную сеть

Совместимость и монтаж

Автоматический выключатель серия NB8-63M монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется кабелем сечением до 25 мм2 (медный), либо с помощью шин типа PIN и FORK. Устройство совместимо со всеми элементами серии NB8-63M - можно легко собирать сборки с дополнительными модулями.

• Фиксируется на рейке одним щелчком - легко вставляется и демонтируется
• Не требует дополнительных креплений
• Совместим с другими аппаратами этой же серии: вспомогательными контактами, расцепителями и сигнальными устройствами

Безопасность и стандарты

Произведён в соответствии с требованиями МЭК 60947-2 и ГОСТ Р 50030.2. Соответствует классу токоограничения 3, обеспечивает повышенную безопасность при КЗ. Наличие окна индикации позволяет визуально определить состояние контактов - «ON» / «OFF». Устройство не имеет открытых токоведущих частей при установленном корпусе - соответствует уровню IP20.

Преимущества

• Специально адаптирована под двигатели - характеристика K позволяет избежать ложных срабатываний при пусковых токах
• Высокая механическая износостойкость - до 20 000 операций включения/отключения
• Надёжная конструкция с двойным размыканием контактов - минимизирует риск сваривания при больших токах
• Легко дополняется внешними устройствами: вспомогательными контактами, расцепителями напряжения
• Совместим с большинством типовых щитов и комплектующих CHINT

Ограничения применения

• НЕ применяется для защиты от перегрузок - обязательно нужен внешний тепловой расцепитель или реле перегрузки
• Не подходит для домашних щитов, где требуется комплексная защита (например, розеточные группы)
• Не предназначен для частых включений/отключений - категория A ограничивает использование в режиме частой коммутации
• IP20 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты
• Только для переменного тока - не работает в цепях постоянного тока

Примеры использования

• Щит системы дымоудаления: автомат 320846 защищает вентилятор от КЗ, а перегрузка контролируется реле времени и термistorом
• Конвейерная линия: двигатель 30 кВт питается через пускатель с тепловой защитой, а автомат NB8-63M служит только аварийным отключением при пробое
• Кlimatическая установка: три фазы компрессора защищаются этим выключателем, а управление пуском и перегрузкой выполняет частотник

Практические советы

• Выбирая этот автомат, всегда проверяйте, есть ли в вашей схеме отдельная защита от перегрузки - без неё оборудование может выйти из строя
• При монтаже используйте кабель сечением не менее 10 мм2 для тока 40 А - недостаточное сечение вызывает нагрев
• Если планируете сигнал о срабатывании - выбирайте версию с дополнительным контактом XF9J
• Для щитов с ограниченным местом учтите, что ширина устройства - 54 мм (3 модуля); рядом лучше оставить свободное место для вентиляции
• Не путайте с аналогами с характеристикой C или D - они срабатывают при меньших токах и не подходят для двигателей
