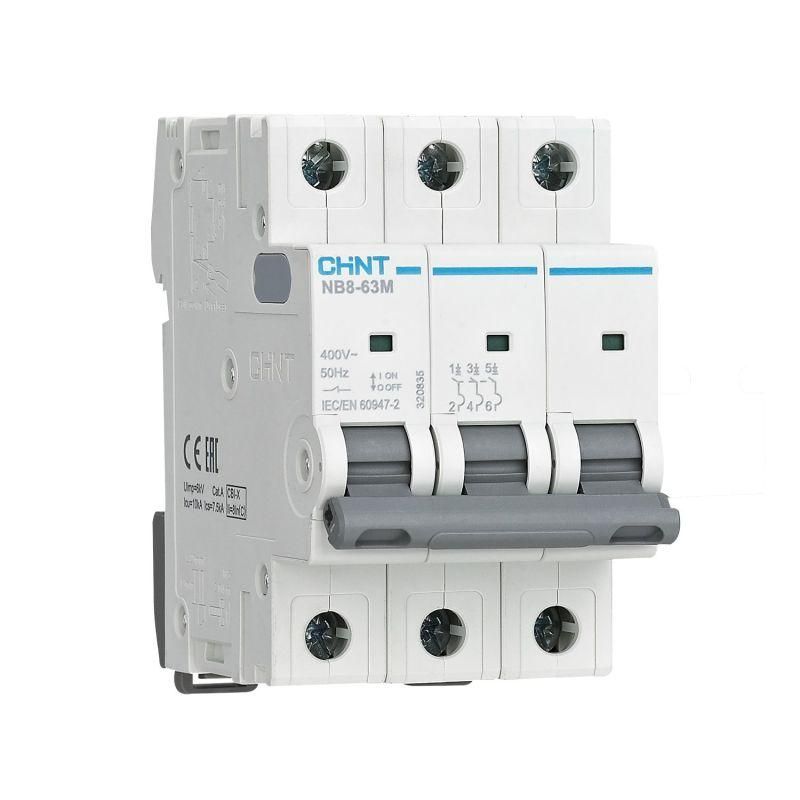

Выключатель автоматический NB8-63M 3P 32А 10кА х-ка K без тепл. расцеп. (R) | 320845 CHINT

Автоматический выключатель CHINT NB8-63M 3P 32А 10кА с характеристикой K и без теплового расцепителя предназначен для защиты электродвигателей и оборудования в системах кондиционирования, вентиляции и пожарной безопасности. Отличается высокой устойчивостью к кратковременным перегрузкам и надёжным отключением при коротком замыкании.

Назначение и область применения

Этот автоматический выключатель используется там, где требуется защита от короткого замыкания, но не нужна защита от длительной перегрузки - то есть когда за перегрузку отвечает другое устройство, например, тепловое реле или частотный преобразователь. Подходит для управления и защиты двигателей постоянного и переменного тока, а также для коммутационных задач в щитах систем дымоудаления, вентиляции и кондиционирования воздуха. Применяется в промышленных, торговых и общественных зданиях.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC), 50 Гц
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: K - мгновенное срабатывание при токе 9,6–14,4 × I_n, что позволяет избежать ложных срабатываний при пусковых токах двигателей
• Напряжение изоляции (Ui): 500 В
• Импульсное выдерживаемое напряжение (Uimp): 6 кВ - устойчив к скачкам напряжения, таким как молнии или коммутационные перенапряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Рабочая температура: от -35 C до +70 C - подходит для установки в неотапливаемых помещениях и на улице внутри щитов
• Модульная ширина: 3 модуля (54 мм)
• Категория применения: A - для защиты силового оборудования, в том числе двигателей
• Класс токоограничения: 3 - быстрое ограничение тока КЗ снижает термическое воздействие на провода и оборудование
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 10 000 циклов при номинальном токе

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабельные наконечники, шины типа PIN или FORK. Ширина одного полюса - 18 мм, поэтому три полюса занимают 54 мм места в щите. Учитывайте, что этот выключатель не имеет встроенного теплового расцепителя - он не реагирует на медленный перегрев, поэтому обязательно используйте внешнюю защиту от перегрузки, если она необходима. Совместим со всеми аксессуарами серии NB8: вспомогательными контактами XF9, сигнальными XF9J, расцепителями S9, OUVT/XVT.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Выполнен в соответствии с классом токоограничения 3, что обеспечивает повышенную безопасность при коротких замыканиях. Наличие окна индикации положения контактов позволяет визуально определить состояние автомата - включен/выключен/сработал.

Преимущества

• Характеристика K специально адаптирована для защиты двигателей - не срабатывает при пусковых токах, которые в 5–7 раз выше рабочего тока
• Высокая отключающая способность (10 кА) делает его подходящим для промышленных объектов с мощными источниками питания
• Работает в широком диапазоне температур - можно использовать даже в холодных складах или на открытых площадках внутри закрытых щитов
• Готов к расширению: легко дополняется дополнительными контактами и расцепителями
• Надёжная механическая конструкция - 20 тысяч циклов работы гарантируют долгий срок службы

Ограничения применения

• Не применяется в цепях, требующих защиты от перегрузки - отсутствие теплового расцепителя означает, что при длительном превышении тока (например, 40 А на 10 минут) выключатель не отключится
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации щита
• Не предназначен для частого включения/отключения - максимальная частота 10 000 электрических циклов, что соответствует нескольким десяткам операций в день
• Только для переменного тока - не работает в цепях постоянного тока

Примеры использования

• Защита насосов и вентиляторов в системах кондиционирования
• Коммутация двигателей в системах дымоудаления
• Управление приводами воздушных клапанов в HVAC
• Щиты пожарной безопасности, где двигатель запускается только при срабатывании системы
• Линии питания станков с частотными преобразователями - где перегрузка контролируется вне автомата

Практические советы

• Выбирая CHINT NB8-63M 3P 32А 10кА, убедитесь, что ваш двигатель имеет пусковой ток менее 14,4×32 = 460 А - иначе возможны ложные срабатывания
• Обязательно установите внешнее тепловое реле или защиту через ПЛК/преобразователь, если система требует защиты от перегрузки
• При сборке щита учтите, что ширина устройства - 54 мм, и заранее спланируйте место для дополнительных модулей
• Для удалённой сигнализации срабатывания используйте аксессуар XF9J - он передаёт сигнал о срабатывании по КЗ
• Не используйте этот автомат в качестве основного рубильника - он не рассчитан на частые ручные операции
