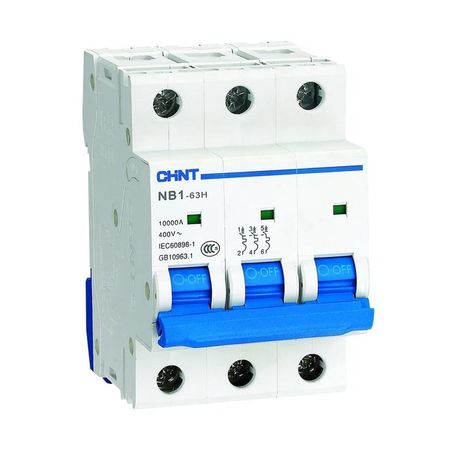

Выключатель автоматический трехполюсный NB1-63H 3P 32A 10кА х-ка B (R) | 179859 CHINT

Автоматический выключатель CHINT NB1-63H - трёхполюсный модульный аппарат с номинальным током 32 А и отключающей способностью 10 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита трёхфазной сети.

Назначение и область применения

Автоматический выключатель CHINT NB1-63H используется для защиты трёхфазных электрических цепей переменного тока с напряжением до 400 В. Применяется в распределительных щитах для обеспечения безопасности оборудования и проводки. Подходит для защиты силовых линий, двигателей, групп розеток и другого оборудования, требующего защиты от перегрузок и КЗ. Характеристика B позволяет использовать его там, где пусковые токи невелики - например, в освещении, бытовой технике и маломощных станках.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для слаботочных и умеренно нагруженных цепей
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Рабочая температура: от -25 C до +40 C - допустимо использование в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений, без значительного скопления пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина одного полюса - 18 мм, что соответствует европейскому стандарту. Для подключения используются кабели сечением до 25 мм2 (медные) или 16 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63H, включая дополнительные модули: вспомогательные контакты XF9, сигнальные контакты XF9J, расцепители S9 и V9. Наличие окна индикации позволяет визуально определить состояние контактов - включено/выключено/сработало.

Безопасность и стандарты

Автоматический выключатель CHINT NB1-63H соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Категория применения A означает, что он предназначен для защиты кабельных линий и оборудования, а не для управления нагрузкой. Класс токоограничения 3 обеспечивает снижение энергии, проходящей через цепь при КЗ, что повышает безопасность подключённого оборудования. Механическая износостойкость - 20 000 циклов, электрическая - 10 000 циклов, что гарантирует долгую службу даже при частых операциях включения/отключения.

Преимущества

• Надёжное срабатывание благодаря точной тепловой и электромагнитной защите
• Яркий визуальный индикатор положения контакта - легко определить причину отключения
• Гибкость комплектации - возможность добавления дополнительных модулей для удалённой сигнализации и дистанционного отключения
• Совместимость с другими изделиями серии NB1-63H - можно собирать комплексные решения в одном щите
• Удобная форма корпуса и фиксация на рейке - минимум усилий при монтаже

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых помещениях - степень защиты IP20 исключает воздействие воды и пыли
• Характеристика B не рекомендована для мощных двигателей или сварочных аппаратов - высокие пусковые токи вызовут ложные срабатывания
• Не следует применять в системах с постоянными перегрузками выше 32 А - это приведёт к преждевременному выходу из строя
• Рабочая температура ниже -25 C недопустима - материал корпуса теряет эластичность, риск отказа возрастает

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита группы розеток в офисном помещении
• Распределительный щит торгового центра - защита освещения и маломощного оборудования
• Линия питания конвейера с контролируемой нагрузкой

Практические советы

• Выбирая автомат CHINT NB1-63H, проверьте соответствие сечения кабеля - для 32 А используйте медный кабель не менее 4 мм2
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительным контактом XF9J
• При сборке щита убедитесь, что все автоматы установлены плотно - плохой контакт на рейке вызывает перегрев
• Не путайте характеристику B с C - для оборудования с высокими пусковыми токами (например, компрессоров) лучше выбрать C
• Перед первым включением проверьте механическое перемещение рычага - он должен двигаться свободно, без заклинивания
